Məqalənin xülasəsi:TheS seriyalı metal itələyici birləşdiricibirləşmənin etibarlılığı və məhdud quraşdırma sahəsinin vacib olduğu avadanlıq üçün kompakt konstruksiyanı, təhlükəsiz təkan-çəkmə kilidini, tam EMC ekranını və çevik kontakt konfiqurasiyalarını birləşdirir. tərəfindən hazırlanmışdırYenidən birləşmə, seriya tibbi avadanlıq, sınaq və ölçmə alətləri, geyilə bilən texnologiya və portativ elektron sistemlər üçün nəzərdə tutulmuşdur. 0-2 qabıq ölçüləri, çoxsaylı kontakt variantları, 5000-dən çox cütləşmə dövrü və -45°C-ə qədər olan temperatur diapazonu ilə o, miniatürləşdirmə, davamlılıq və elektrik performansı arasında praktiki tarazlığı təmin edir.
Mündəricat
- S seriyalı metal itələyici birləşdirici nədir?
- S Seriyasının Əsas Üstünlükləri Nələrdir?
- Əsas Texniki Spesifikasiyalar Hansılardır?
- S Series Metal Push-pull birləşdiricisi harada istifadə olunur?
- Mühəndislər Doğru Konnektoru Necə Seçməlidirlər?
- S seriyası necə fərdiləşdirilə bilər?
- Yenidən birləşmə məhsulun keyfiyyətinə necə nəzarət edir?
- Tez-tez verilən suallar

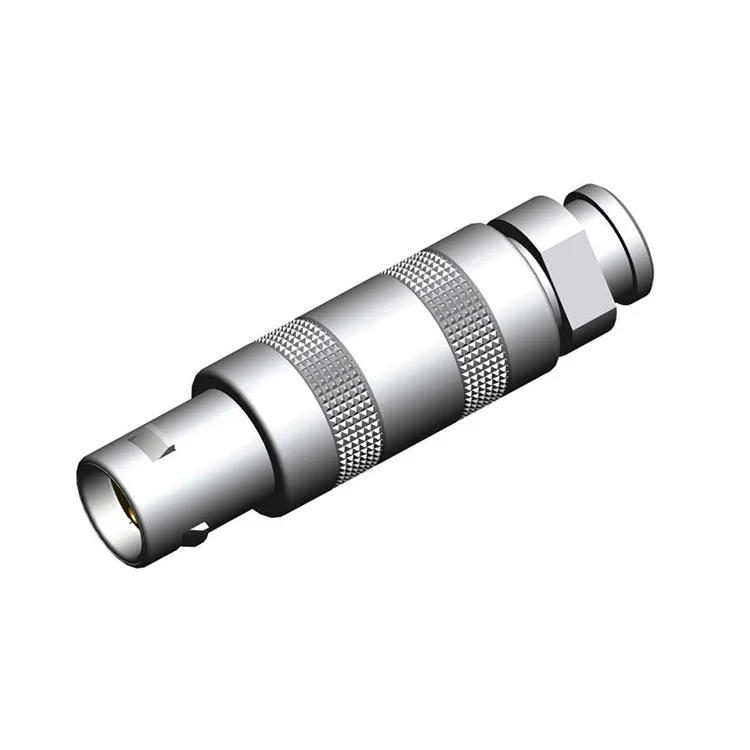

S seriyalı metal itələyici birləşdirici nədir?
TheS seriyalı metal itələyici birləşdiriciməhdud quraşdırma yerlərində etibarlı elektrik əlaqələri tələb edən proqramlar üçün hazırlanmış kompakt dairəvi bağlayıcıdır. Ənənəvi yivli birləşdiricilərdən fərqli olaraq, onun təkan-çəkmə öz-özünə qapanma mexanizmi, əlaqə düzgün bağlandıqda toxunma və səsli rəy təmin edərkən sürətli cütləşməyə və cütləşməyə imkan verir.
Yenidən birləşmə, S Seriyasını portativ və məkanla məhdudlaşan avadanlıqlar üçün yerləşdirir, burada birləşdirici ölçüsü, mexaniki etibarlılıq, ekranlama və əməliyyat asanlığı bütün sistemin dizaynına təsir göstərir. Onun metal konstruksiyası mexaniki möhkəmlik və 360 dərəcə elektromaqnit qoruma təmin edir, incə profili isə avadanlıq panelindən çıxıntıları minimuma endirməyə kömək edir.
Seriya bir çox qabıq ölçülərində və kontakt konfiqurasiyalarında mövcuddur. Konfiqurasiyadan asılı olaraq, mühəndislər müxtəlif montaj tələblərinə uyğun lehim və ya PCB sonunu seçə bilərlər. Bu çeviklik birləşdiricini həm kompakt prototiplər, həm də həcmdə istehsal olunan peşəkar avadanlıq üçün uyğun edir.
S Seriyasının Əsas Üstünlükləri Nələrdir?
Bağlayıcı seçimi nadir hallarda bir spesifikasiyaya əsaslanır. Portativ elektronika və peşəkar avadanlıq üçün dizaynerlər adətən quraşdırma sahəsi, əlaqə təhlükəsizliyi, siqnal bütövlüyü, davamlılıq və istehsal tələblərini balanslaşdırmalıdırlar. S Series bu amilləri bir neçə dizayn xüsusiyyətləri ilə həll edir.
Yığcam və Yüngül Konstruksiya
Aşağı profilli dizayn montaj səthindən kənara çıxan birləşdirici korpusun miqdarını azaldır. Bu, panel sahəsinin hər millimetrinin vacib olduğu əl alətləri və kompakt şassilərdə xüsusilə dəyərlidir.
Sürətli itələmə-çəkmə kilidləmə
Özünü bağlama mexanizmi bir əllə sürətli əməliyyatı dəstəkləyir. Səsli klik və toxunma rəyi operatorlara uğurlu nişanı müəyyən etməyə kömək edir, bu, xüsusilə bağlayıcılar məhdud və ya vizual olaraq məhdud mövqelərdə quraşdırılmalı olduqda faydalıdır.
360 dərəcə EMC qoruyucu
Tamamilə metal korpus əlaqə interfeysi ətrafında davamlı elektromaqnit qoruma təmin edir. Dərc edilmiş spesifikasiyalar 100 MHz-də 60 dB-dən çox zəifləməni göstərir, bu seriyanı elektromaqnit müdaxilənin həssas siqnallara təsir edə biləcəyi avadanlıqlar üçün uyğun edir.
Yüksək cütləşməyə davamlılıq
S Seriyası 5000-dən çox cütləşmə dövrünün nominal davamlılığı ilə təkrar qoşulma və ayırma üçün nəzərdə tutulmuşdur. Bu, tez-tez xidmət edilən və ya yenidən konfiqurasiya edilən sınaq avadanlığı, tibbi alətlər və portativ sistemlər üçün vacibdir.
- Aşağı profilli panelin quraşdırılması
- Push-pull self-locking əməliyyatı
- Elektromaqnit qoruyucusu üçün metal korpus
- Çoxlu qabıq ölçüləri və kontakt konfiqurasiyaları
- 5000-dən çox cütləşmə dövrü
- -45°C-dən +125°C-ə qədər işləmə temperaturu variantları
Əsas Texniki Spesifikasiyalar Hansılardır?
Dairəvi konnektoru yeni məhsula inteqrasiya etməzdən əvvəl elektrik və mexaniki spesifikasiyaları başa düşmək vacibdir. Aşağıdakı spesifikasiyalar S Seriyasının dərc edilmiş konfiqurasiyasını ümumiləşdirir.
| Parametr | S Series Spesifikasiyası |
|---|---|
| Qabıq materialı | Pirinç, standart |
| Qabıq Ölçüləri | 0, 1 və 2 |
| Əlaqə Seçimləri | İstinad edilən konfiqurasiyada 2 ilə 6 pin; daha yüksək sıxlıqlı variantlar mövcud ola bilər |
| Cari Reytinq | Kontakt ölçüsündən asılı olaraq hər kontakt üçün 5A ilə 15A arasında |
| Gərginlik dərəcəsi | 200V - 500V AC/DC |
| Cütləşmə dövrləri | 5000-dən çox əməliyyat |
| Temperatur Aralığı | -45°C-dən +125°C-dək |
| EMI Ekranı | 360° metal ekranlama; 100 MHz-də >60 dB zəifləmə |
| Giriş Mühafizəsi | IP50 standartı |
| Duz Püskürtmə Müqaviməti | 72 saatdan çox |
| Əlaqə müqaviməti | ≤5 mΩ ilkin |
| İzolyasiya Müqaviməti | 500 VDC-də ≥5000 MΩ |
Faktiki qiymətləndirmələr həmişə son məhsulun ixtisaslaşmasından əvvəl xüsusi birləşdirici konfiqurasiya, kontakt ölçüsü, dayandırma üsulu və nəzərdə tutulan iş şəraiti ilə yoxlanılmalıdır.
S Series Metal Push-pull birləşdiricisi harada istifadə olunur?
Yığcam ölçülərin, sürətli kilidləmə, ekranlama və mexaniki dayanıqlığın birləşməsi S Seriyasını kiçik ümumi yer tutmaqla tez-tez qoşulma tələb edən avadanlıqlar üçün uyğun edir.
Tibbi və Diaqnostika Avadanlıqları
Portativ ultrasəs sistemləri, xəstə monitorları, nəbz oksimetrləri, elektrocərrahi avadanlıq və diaqnostika alətləri avadanlığın hərəkəti və xidmət zamanı təhlükəsiz qalan kompakt birləşdiricilərdən faydalana bilər. Elektrik siqnalları təkrar istifadə zamanı sabit qalmalı olduqda birləşdiricinin etibarlılığı xüsusilə vacibdir.
Sınaq və Ölçmə Avadanlıqları
Əl osiloskopları, multimetrlər, məntiq analizatorları, kalibrləmə avadanlığı və ekoloji test alətləri çox vaxt yığcam xarici interfeyslər tələb edir. Təkan-çəkmə mexanizmi tez-tez əlaqə dəyişikliklərini asanlaşdıra bilər, metal qabıq isə həssas siqnalları elektromaqnit müdaxiləsindən qorumağa kömək edir.
Geyilən və Portativ Texnologiya
Sənaye ekzoskeletləri, geyilə bilən monitorinq sistemləri, başlıqda quraşdırılmış avadanlıq və digər portativ elektronika ciddi yer və çəki məhdudiyyətləri ilə üzləşə bilər. İncə dairəvi konnektor konvensional daha böyük interfeyslər yararsız olduqda dizaynerlərə başqa seçim təqdim edir.
Professional Audio-Vizual Avadanlıqlar
Portativ səs yazıcıları, yayım kameraları, simsiz ötürücülər və müvafiq peşəkar avadanlıq təkrar istifadəyə tab gətirə bilən birləşdiricilər tələb edə bilər. Tez kilidlənən interfeys uzun yivli cütləşmə prosesinə etibar etmədən sahənin istifadəsini yaxşılaşdıra bilər.
Mühəndislər Doğru Konnektoru Necə Seçməlidirlər?
Konnektorun seçilməsi ən kiçik mövcud modeli seçməkdənsə, avadanlığın faktiki elektrik, mexaniki, ətraf mühit və quraşdırma tələbləri ilə başlamalıdır.
- Əlaqə tələbini müəyyənləşdirin:Lazım olan güc və siqnal dövrələrinin sayını müəyyənləşdirin və gələcək dizayn dəyişiklikləri üçün kifayət qədər yer buraxın.
- Elektrik göstəricilərini yoxlayın:İş gərginliyini və cərəyanını konnektorun nominal dəyərləri ilə müqayisə edin, kontakt ölçüsünü və temperaturu nəzərə alın.
- Mövcud məkanı qiymətləndirin:Qabıq ölçüsünü, panelin kəsilməsini, birləşdirici dərinliyi, kabel marşrutunu və cütləşmə interfeysi ətrafındakı boşluğu təsdiqləyin.
- Cütləşmə tezliyini nəzərə alın:Tez-tez xidmət edilən avadanlıqlar üçün təkrar cütləşmə dövrləri üçün nəzərdə tutulmuş birləşdiricilərə üstünlük verin.
- Ətraf mühitin vəziyyətini nəzərdən keçirin:Temperatur, vibrasiya, zərbə, rütubət, korroziya və elektromaqnit müdaxiləsi hamısı birləşdirici seçiminə təsir edə bilər.
- İstifadə üsulunu müəyyənləşdirin:Lehim, PCB və ya kabel montajının dayandırılmasının istehsal prosesinə ən uyğun olub olmadığına qərar verin.
OEM layihələri üçün konnektoru kabel montajı, arxa qabıq, gərginliyin azaldılması, panel strukturu və naqil sxemi ilə birlikdə qiymətləndirmək də faydalıdır. Bu yanaşma sonrakı istehsal mərhələlərində inteqrasiya problemlərini azaldır.
S seriyası necə fərdiləşdirilə bilər?
Fərqli avadanlıq platformaları tez-tez müxtəlif konnektor konfiqurasiyalarını tələb edir. Reunion, S Seriyasını xüsusi mexaniki və kabel montaj tələblərinə uyğunlaşdırmağa imkan verən fərdiləşdirmə seçimlərini təqdim edir.
| Fərdiləşdirmə sahəsi | Mövcud Seçimlər |
|---|---|
| Shell Finish / Rəng | Gümüş, qara və ya seçilmiş RAL rəngləri |
| Kontakt örtük | Qızıl, gümüş və ya qalay variantları |
| Kabel Ölçüsü | 32AWG - 20AWG |
| Gödəkçə materialları | PVC, PUR, silikon və ya PTFE |
| Lazer markalanması | Loqo, hissə nömrəsi, barkod və ya digər identifikasiya |
| Qablaşdırma | Antistatik borular, lent və çarxlar və xüsusi etiketləmə |
Xüsusi kabel dəstləri həmçinin seçilmiş uzunluqlar, ölçülər, qoruyucu konfiqurasiyalar və həddindən artıq qəliblənmiş gərginlikdən qoruyan çəkmələrlə təchiz oluna bilər. Bu, OEM-ə birləşdirici və quraşdırmaya hazır kabel qurğusunu bir inteqrasiya olunmuş komponent kimi əldə etməyə icazə verməklə satınalmanı sadələşdirə bilər.
Yenidən birləşmə məhsulun keyfiyyətinə necə nəzarət edir?
Peşəkar bağlayıcılar üçün ardıcıl istehsal əsas məhsul dizaynı qədər vacibdir. Reunion bildirir ki, onun istehsal prosesi dəqiq emal, səthi emal, kontakt ştamplama və örtük, insert qəlibləmə, montaj, elektrik sınaqları, mexaniki sınaq və qablaşdırmanı əhatə edir.
Kritik istehsal ölçüləri dəqiq emal və prosesin monitorinqi vasitəsilə idarə olunur. Hazır məhsullar təmas müqaviməti, izolyasiya müqaviməti, dielektrik müqavimət, davamlılıq, cütləşmə qüvvəsi və vizual yoxlamalar daxil olmaqla elektrik və mexaniki yoxlamadan keçir.
Məhsul məlumatlarına əsasən, Reunion-un keyfiyyət sisteminə ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL tərəfindən tanınan status və RoHS uyğunluğu daxildir. Şirkət həmçinin bildirir ki, S Series konnektorları göndərilməzdən əvvəl 100% elektrik və mexaniki sınaqdan keçir.
OEM alıcıları üçün istehsala nəzarət, sınaq, izlənilmə və fərdiləşdirmə dəstəyinin bu kombinasiyası konnektorun performansı hazır məhsulun etibarlılığına birbaşa təsir etdikdə dəyərli ola bilər.
Tez-tez verilən suallar
S Seriyasını adi yivli bağlayıcıdan nə ilə fərqləndirir?
Əsas fərq təkan-çəkmə özünü bağlama mexanizmidir. O, operatora birləşdirici qayka fırlanmadan konnektoru tez birləşdirməyə və sərbəst buraxmağa imkan verir ki, bu da onu portativ avadanlıqlar, kor cütləşmə halları və tez-tez əlaqə dəyişikliyi tələb edən proqramlar üçün xüsusilə əlverişli edir.
S Series neçə cütləşmə dövrünü dəstəkləyə bilər?
Dərc edilmiş spesifikasiya 5000-dən çox cütləşmə əməliyyatını göstərir. Həqiqi xidmət müddəti birləşdiricinin konfiqurasiyası, iş mühiti, cütləşmə şərtləri və texniki xidmət təcrübələrindən asılı ola bilər.
S Series tibbi avadanlıq üçün uyğundurmu?
Bəli. Seriya tibbi diaqnostika və müalicə avadanlığı üçün yerləşdirilib və Reunion keyfiyyət sisteminə ISO 13485:2016-nın daxil olduğunu bildirir. Bununla belə, tam hazır tibbi cihaz özünün müvafiq normativ və təhlükəsizlik tələblərinə cavabdeh olaraq qalır.
Yenidən birləşmə fərdiləşdirilmiş kabel birləşmələrini təmin edə bilərmi?
Bəli. Kabel birləşmələri kabel növü, ölçü, uzunluq, qoruyucu, gödəkçə materialı və gərginliyi azaldan dizaynla fərdiləşdirilə bilər. Seçimlərə 32AWG-dən 20AWG-ə qədər ölçüləri olan PVC, PUR, silikon və PTFE kabel materialları daxildir.
Hansı temperatur diapazonu mövcuddur?
Nəşr edilmiş standart diapazon -45°C ilə +125°C arasındadır. Mühəndislər həddindən artıq temperatur tətbiqlərində istifadə etməzdən əvvəl dəqiq birləşdiricinin, əlaqə konfiqurasiyasının, kabelin və montajın temperatur dərəcəsini təsdiqləməlidirlər.
Bağlayıcı şirkət loqosu və ya hissə nömrəsi ilə fərdiləşdirilə bilərmi?
Bəli. Reunion müştərilərə qabığı loqo, hissə nömrəsi, barkod və ya digər identifikasiya məlumatı ilə işarələməyə imkan verən fərdiləşdirmə seçimi kimi lazer oymalarını siyahıya alır.
Nəticə
S seriyalı metal itələyici birləşdirici qoruyucu və ya xidmət qabiliyyətini itirmədən yığcam, təhlükəsiz və davamlı əlaqə həllinə ehtiyacı olan mühəndislər üçün nəzərdə tutulmuşdur. Onun təkan-çəkmə kilidləmə mexanizmi, metal konstruksiya, çoxsaylı qabıq ölçüləri, çevik sonlandırma variantları və 5000-dən çox cütləşmə dövrü onu tibbi avadanlıqlar, sınaq alətləri, portativ elektronika, daşınan sistemlər və peşəkar audio-vizual tətbiqlər üçün yaxşı uyğunlaşdırır. Əgər siz yeni məhsul inkişaf etdirirsinizsə və ya etibarlı əvəzedici birləşdirici axtarırsınızsa, mövcud konfiqurasiya və əlaqə seçimlərini nəzərdən keçirmək üçün Reunion-un S Series məhsul səhifəsinə daxil olun. Xüsusi spesifikasiyalar, kabel birləşmələri, OEM tələbləri və ya həcmli satınalma üçün,bizimlə əlaqə saxlayınərizənizi Reunion mühəndis komandası ilə müzakirə etmək və uyğun bir həll tələb etmək.
