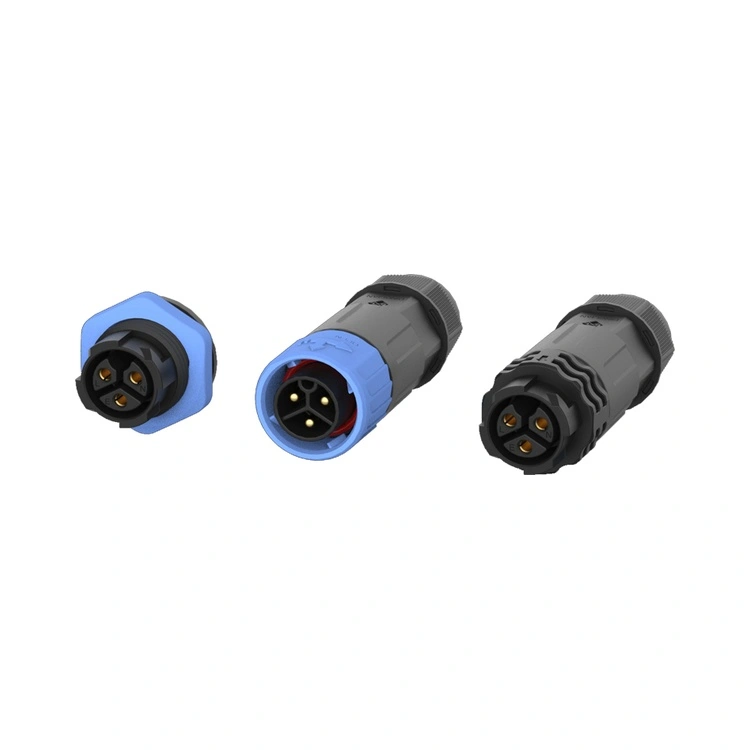

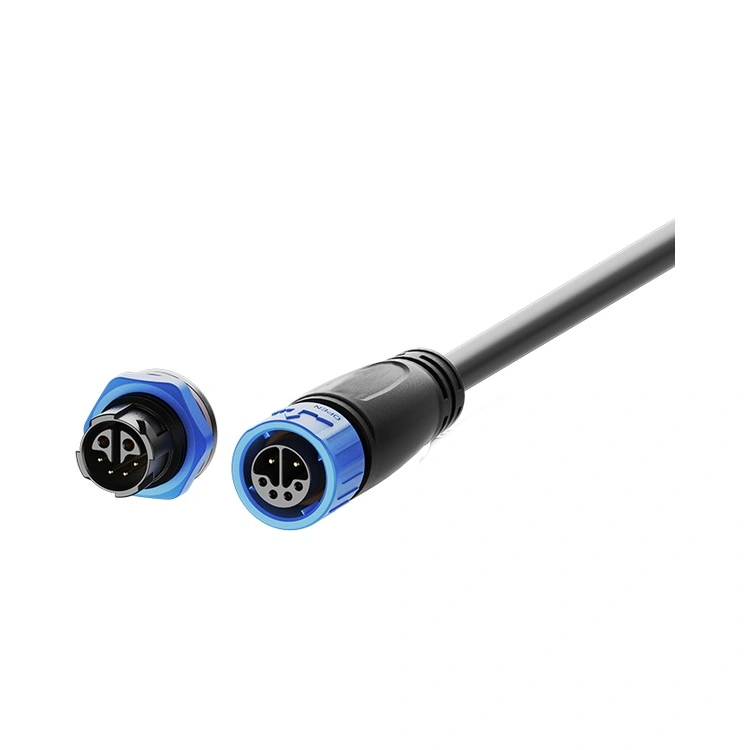

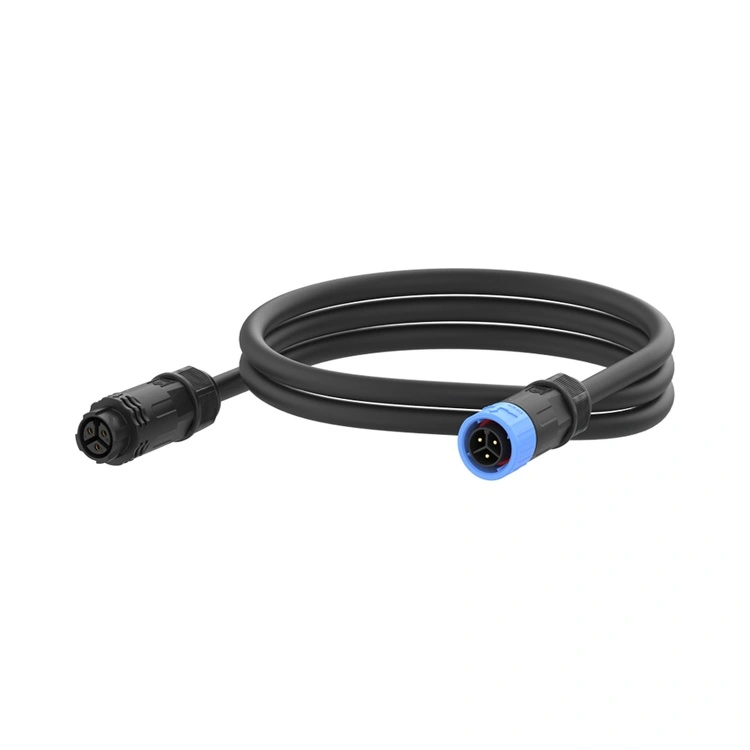

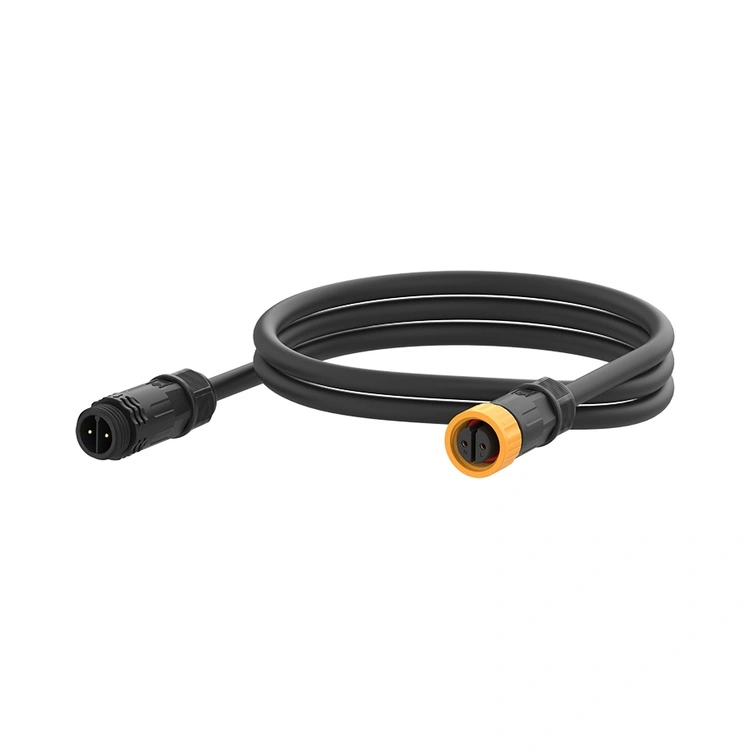

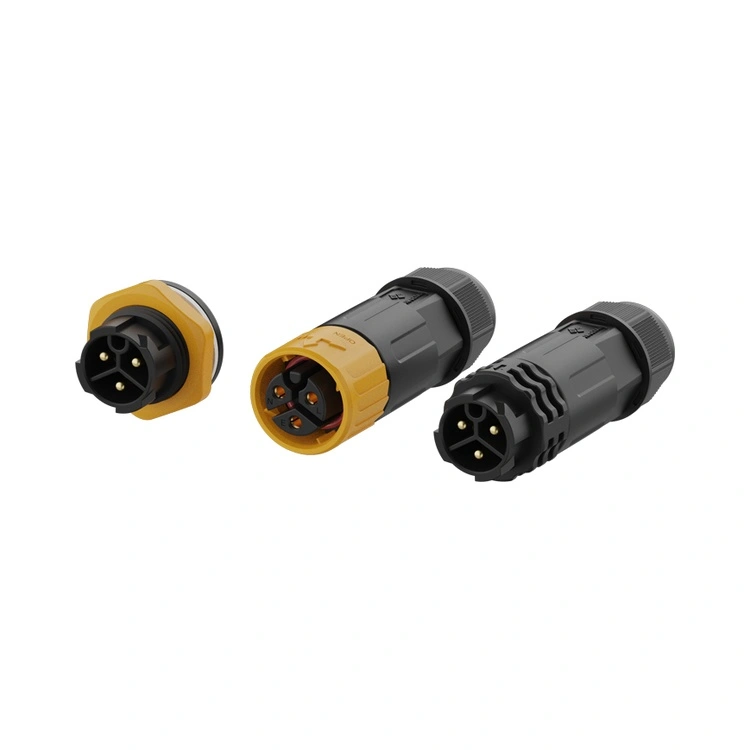

M16 seriyalı suya davamlı birləşdirici Reunion-un orta mənzilli sənaye konnektorudur, kompakt M12 konnektorları və daha böyük M20/M25 güc birləşdiriciləri arasındakı boşluğu aradan qaldırmaq üçün nəzərdə tutulmuşdur. IP67/IP68 sızdırmazlıq standartlarına uyğun sertifikatlaşdırılmış bu yivli dairəvi bağlayıcı 16 mm-lik möhkəm interfeysi ətraf mühitin mühafizəsi ilə yuyulma mühitləri, açıq qurğular və orta güc tələbləri olan sənaye avadanlıqları üçün uyğun birləşdirir.
Kontaktlar, yüzlərlə cütləşmə dövründə aşağı və sable təmas müqavimətini saxlayaraq seçmə qızıl örtüklü latundan işlənir. Reunion M16 seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq emaldan avtomatlaşdırılmış montaja və 100% elektrik sınaqlarına qədər istehsal edir. Lehimlə və ya PCB sonları ilə panel montajı və kabel montajı versiyalarında mövcuddur, M16 seriyası müxtəlif avadanlıq dizaynlarına uyğunlaşır. M12-dən daha çox cərəyan tutumu təklif edən, lakin hələ də yığcam forma faktorunda birləşdirici tələb edən mühəndislər üçün bu birləşdirici etibarlı, möhürlənmiş interconnect həllini təmin edir.
| Xüsusiyyət | Fayda |
| IP67/IP68 Ətraf Mühit Mühərriki | Toz, müvəqqəti daldırma və uzun müddət suya batırılmaya davamlıdır - yuyulma, açıq hava və dəniz qurğuları üçün etibarlıdır. |
| 2-dən 8-Pin Konfiqurasiyaları | Sadə güc bağlantılarını, çox siqnallı və hibrid güc-siqnal tətbiqlərini dəstəkləyir. |
| Hibrid 2+4 Pin Seçimi | Gücü (2 pin, 10A) və siqnalı (4 pin, 3A) tək birləşdiricidə birləşdirir—kabel sayını və panel yerini azaldır. |
| 15A-a qədər cari reytinqlər | Orta güc yüklərini idarə edir - mühərriklər, aktuatorlar və LED işıqlandırması üçün uyğundur. |
| Yivli Kilidləmə Mexanizmi | Vibrasiyaya davamlı cütləşmə-maşınların hərəkəti və istilik dövriyyəsi nəticəsində boşalmanın qarşısını alır. |
| Qızılla örtülmüş pirinç kontaktlar | Aşağı təmas müqaviməti (≤3mΩ) və korroziyadan qorunma—rütubətli mühitlərdə performansını saxlayır. |
| Yüksək temperaturlu PA66 korpusu | -40°C-dən +105°C-ə qədər işləmə—sənaye və açıq havanın həddindən artıq temperaturunu əhatə edir. |
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 7-pin | 8-pin | 2+4-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Cari Reytinq | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Tel bölməsi | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
İşləmə temperaturu: -40°C ~ +105°C
Qoruma reytinqi: IP67 / IP68 (birləşdirilmiş)
Korpus materialı: Yüksək temperaturlu termoplastik
Əlaqə materialı: Qızıl örtüklü mis ərintisi
Kontakt Müqaviməti: ≤3mΩ
Cütləşmə dövrləri: ≥500
Yananlıq reytinqi: UL 94 V-0
Bütün materiallar RoHS uyğun gəlir
| Aspekt | Reunion M16 seriyası | Premium Avropa M16 Brendləri | Ucuz Qiymətli Markasız M16 |
| Qiymət | Həcmi uyğun qiymət | 3-4 dəfə yüksəkdir | Öncədən daha ucuz |
| Sızdırmazlıq dərəcəsi | IP67/IP68 – standart | IP67 tipik | Təsdiqlənməmiş iddialar |
| Cari Reytinq | 15A-a qədər | Tipik olaraq 15A-a qədər | Dəyişən |
| Pin Seçimləri | 2~8pins plus hibrid 2+4pins | Məhdud diapazon | Natamam seçim |
| 100% Elektrik Testi | Hər bir vahid | Nümunə əsaslı | Təsadüfi və ya heç biri |
| İzləmə qabiliyyəti | Qatrandan bitmiş birləşdiriciyə qədər ERP izlənilə bilər | Bəli | Heç biri |
| Təqdimat vaxtı | 10-17 gün | 4-8 həftə | Gözlənilməz |
| Fərdiləşdirmə MOQ | Aşağı (100 ədəd) | Yüksək (500+) | Təklif olunmur |
| Texniki Dəstək | 10 nəfərlik mühəndis qrupundan 24 saat cavab | Yaxşı, lakin daha yavaş | Məhduddur |
| ISO Sertifikatlar | 9001, 14001, 13485 | Adətən 9001 | Tipik olaraq heç biri |
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - təsdiqlənmiş tullantıların azaldılması və davamlı təcrübələr. |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi—diaqnostika və ya monitorinq avadanlıqlarında istifadə edilən M16 üçün tətbiq edilir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
Reunion-un M16 istehsal xətti ciddi proses nəzarəti altında işləyir. IP67/IP68 sızdırmazlığı faktiki daldırma testi vasitəsilə hər istehsal partiyasında yoxlanılır. Test qeydləri, material sertifikatları və yoxlama hesabatları keyfiyyət yoxlamalarınızı və müştəri sənədlərinin tələblərini dəstəkləyən hər bir partiya üçün saxlanılır.
2+4 hibrid konfiqurasiyası bir konnektor korpusunda iki güc kontaktını (10A, 250V) və dörd siqnal kontaktını (3A, 50V) birləşdirir. Bu dizayn əhəmiyyətli üstünlüklərə malikdir:
Kabel sayını azaldır – Ayrı-ayrı güc və siqnal kabellərini çəkmək əvəzinə, bir kabel hər ikisini daşıyır.
Panel sahəsinə qənaət edir – Bir panel kəsimi ikini əvəz edir.
Quraşdırmanı asanlaşdırır – Birləşdirmək üçün iki əvəzinə bir birləşdirici.
Tipik tətbiqlərə motor ötürücüləri (güc + kodlayıcı rəyi), LED lampalar (güc + DALI nəzarəti) və həm güc, həm də məlumat tələb edən sənaye sensorları daxildir. Cihazınız enerji üçün >4A tələb edirsə və həmçinin aşağı gərginlikli siqnallar daşıyırsa, 2+4 hibrid çox vaxt ən səmərəli həlldir.
Hər iki qiymətləndirmə eyni konnektor dizaynında mövcuddur, lakin praktiki fərq:
IP67 – Müvəqqəti suya batırılmadan qorunur (30 dəqiqə ərzində 1 m). Əksər açıq hava və yuyulma tətbiqləri üçün uyğundur.
IP68 – Davamlı suya batırılmaya qarşı qorunur (dərinlik və müddət müştəri tərəfindən müəyyən edilir). Dəniz, sualtı sensor və daşqınlara meyilli qurğular üçün uyğundur.
Reunion standart M16 IP67-dir. IP68 üçün biz təkmilləşdirilmiş O-halqa materiallarından və isteğe bağlı kalıplamadan istifadə edirik. Gözlənilən daldırma dərinliyini və müddətini göstərin (məsələn, "IP68, 24 saat ərzində 2m") və mühəndis komandamız uyğunluğu təsdiq edəcək.
IP67 sızdırmazlığına nail olmaq və saxlamaq üçün Reunion tövsiyə edir:
Cütləşmə fırlanma anı – O-halqa panel səthi ilə təmasda olana qədər mufta qaykasını əl ilə sıxın, sonra fırlanma anı açarı ilə 0,6-0,8Nm əlavə fırlanma anı tətbiq edin. 1.0Nm-dən çox olmamalıdır.
O-halqanın yoxlanılması – Deformasiya, çatlama və ya bərkimə görünsə, O-halqanı dəyişdirin.
Dəyişdirmə cədvəli – Gündəlik yuyulma tətbiqləri üçün hər il; standart sənaye mühitləri üçün hər 2-3 ildən bir.
Kabel əyilmə radiusu – Konnektorun girişində minimum 5× kabel diametrini qoruyun.
Orientasiya – Xarici/yuyan proqramlar üçün kabel çıxışını aşağı istiqamətləndirin.
