M12 Series Sənaye Sensor Konnektoru Etibarlı Ağıllı Fabrika Bağlantısı üçün Nə üçün Vacibdir

Müasir avtomatlaşdırma sistemləri sensorlar, nəzarətçilər, maşınlar və rabitə şəbəkələri arasında sabit əlaqələrdən asılıdır.BirləşməninM12 Series Sənaye Sensor Konnektorustandartlaşdırılmış 12 mm yivli interfeysi, IP67 mühafizəsini, çoxsaylı pin konfiqurasiyalarını və sənaye algılama və avtomatlaşdırma tətbiqləri üçün etibarlı siqnal ötürülməsini özündə birləşdirən bu tələbkar mühitlər üçün nəzərdə tutulmuşdur.

M12 konnektoru sənaye sensorları üçün praktiki əlaqə standartına çevrilib, çünki o, yığcam ölçü, mexaniki təhlükəsizlik, ətraf mühitin mühafizəsi və elektrik performansını tarazlaşdırır. Yaxınlıq və fotoelektrik sensorlardan təzyiq, temperatur və IO-Link cihazlarına qədər müxtəlif tətbiqlər üçün düzgün M12 konfiqurasiyasının seçilməsi sistemin etibarlılığına birbaşa təsir göstərə bilər. Reunion 2-dən 17-ə qədər konfiqurasiyalı M12 sensor birləşdirici həlləri, A-kodlu seçimlər, ekranlanmış və ya ekranlaşdırılmamış dizaynlar, qızıl örtüklü latun kontaktlar və fərdiləşdirilmiş kabel birləşmələri ilə təmin edir. IP67 mühafizəsi, 100% elektrik sınağı və DIN EN 61076-2-101 uyğunluğu ilə birləşdirici ailə tələbkar fabrik mühitləri, qablaşdırma avadanlığı, avtomobil elektronikası, qida emalı maşınları və digər sənaye avtomatlaşdırma sistemləri üçün uyğundur.

Mündəricat

1. M12 Series Sənaye Sensor Konnektoru nədir?
2. M12 konnektoru niyə sənaye avtomatlaşdırmasında geniş istifadə olunur?
3. Mühəndislər hansı əsas xüsusiyyətləri axtarmalıdırlar?
4. M12 Konnektorunun Texniki Xüsusiyyətləri Bir Baxışda
5. M12 Sensor Bağlayıcıları Ümumiyyətlə Harada İstifadə olunur?
6. Doğru M12 Sensor Konnektorunu Necə Seçməlisiniz?
7. Birləşmə-un M12 Həllini Praktik Seçim edən Nədir?
8. Tez-tez verilən suallar
9. Nəticə

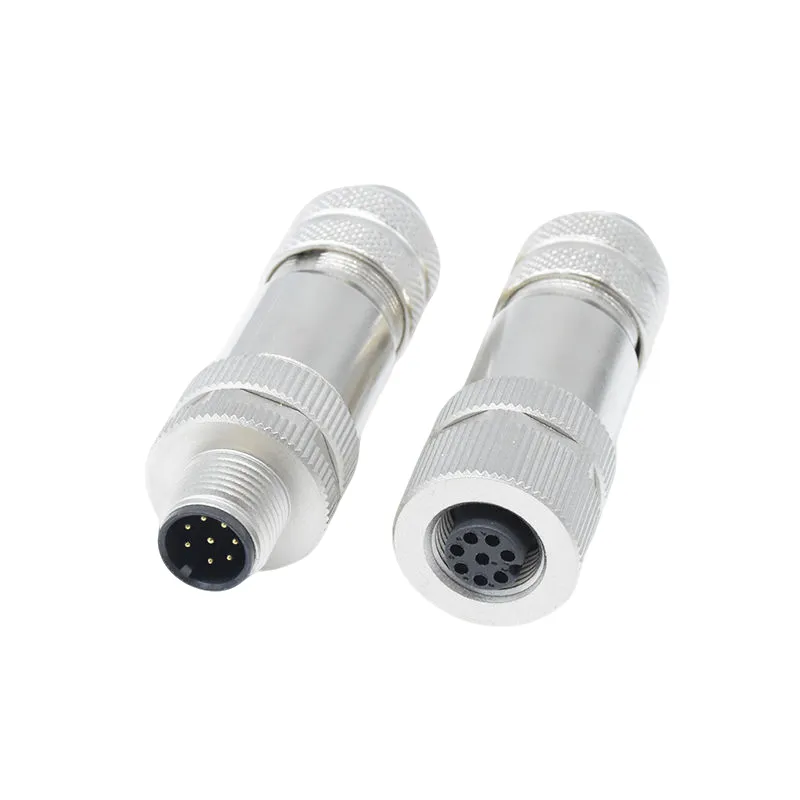

M12 Series Sənaye Sensor Konnektoru nədir?

M12 konnektoru adətən sənaye sensorlarını və avtomatlaşdırma komponentlərini birləşdirmək üçün istifadə olunan nominal 12 mm interfeysli yığcam dairəvi bağlayıcıdır. Onun yivli birləşmə mexanizmi bir çox adi fiş və rozetka dizaynlarına nisbətən vibrasiyaya daha az həssas olan etibarlı bir əlaqə yaradır.

TheM12 Series Sənaye Sensor KonnektoruXüsusilə sensor tətbiqləri ilə əlaqələndirilir, çünki A kodlu konfiqurasiya ümumi sənaye algılama funksiyalarını dəstəkləyir. Sancaqların sayından və elektrik dizaynından asılı olaraq, M12 bağlantısı gücü, diskret siqnalları, analoq siqnalları və ya rəqəmsal rabitəni ötürə bilər.

Birləşmə-un M12 seriyası DIN EN 61076-2-101-ə uyğun olaraq hazırlanmışdır və 2 ilə 17 pin arasında olan konfiqurasiyalarda mövcuddur. Məhsul çeşidinə həmçinin ekranlaşdırılmış və ekransız versiyalar, müxtəlif sonlandırma üsulları və müxtəlif avadanlıq sxemləri üçün kabel birləşmələri daxildir.

M12 konnektoru niyə sənaye avtomatlaşdırmasında geniş istifadə olunur?

Sənaye sensorları tez-tez vibrasiya, toz, nəm, yağ, kimyəvi maddələr və təkrar mexaniki hərəkətin qaçınılmaz olduğu mühitlərdə işləyir. Bu şərtlərdə istifadə edilən konnektor sadəcə elektrik siqnalını ötürməkdən daha çox iş görməlidir.

1. Təhlükəsiz yivli əlaqə

Yivli birləşmə mexanizmi sensorlar hərəkət edən maşınlara, konveyerlərə, robot avadanlıqlarına və istehsal xətlərinə quraşdırıldıqda sabit cütləşməni qorumağa kömək edir. Bu, vibrasiya nəticəsində yaranan fasiləli birləşmələrin ehtimalını azaldır.

2. Kompakt sənaye dizaynı

12 mm forma faktoru quraşdırma sahəsi və əlaqə qabiliyyəti arasında faydalı balans təmin edir. Mühəndislər böyük ölçülü birləşdiricilərdən istifadə etmədən sensorları nisbətən kompakt maşın strukturlarına birləşdirə bilərlər.

3. Ətraf mühitin mühafizəsi

Birləşdirilmiş vəziyyətdə IP67 mühafizəsi əlaqəni tozdan və müvəqqəti suya batmadan qorumağa kömək edir. Bu, uyğun M12 konfiqurasiyalarını yuyulma sahələri, açıq hava avadanlıqları və yüksək hissəcikli istehsal mühitləri üçün faydalı edir.

4. Ağıllı sensorlar üçün dəstək

Sənaye avtomatlaşdırılması getdikcə qoşulmuş sensorlara və real vaxt diaqnostikasına doğru irəliləyir. Uyğun 4-pin M12 konfiqurasiyası IO-Link rabitəsini dəstəkləyə bilər, sensor məlumatlarının və diaqnostik məlumatların eyni əlaqə infrastrukturu vasitəsilə hərəkət etməsinə imkan verir.

Mühəndislər hansı əsas xüsusiyyətləri axtarmalıdırlar?

Hər M12 konnektoru eyni deyil. Sənaye sensor sistemi üçün birləşdiricini təyin edərkən mühəndislər elektrik performansını, ətraf mühitin mühafizəsini, mexaniki konstruksiyanı və nəzərdə tutulan sensorla uyğunluğu qiymətləndirməlidirlər.

• A kodlu interfeys:Sənaye sensor tətbiqləri üçün ümumi konfiqurasiya.
• 2-dən 17-ə qədər seçimlər:Bağlayıcıya sadə və daha mürəkkəb siqnal tələblərinə cavab verməyə imkan verir.
• IP67 mühafizəsi:Düzgün birləşdirildikdə bir çox tələbkar fabrik və açıq mühitlər üçün uyğundur.
• Qızılla örtülmüş kontaktlar:Qızıl örtüklü pirinç kontaktlar aşağı kontakt müqavimətini və korroziyaya davamlılığı qorumağa kömək edir.
• Qorunan versiyalar:Elektromaqnit müdaxiləsinin analoq və ya rəqəmsal siqnallara təsir göstərə biləcəyi tətbiqlər üçün faydalıdır.
• PUR kabel variantları:Yağ, kəsici mayelər, kimyəvi maddələr və ya tez-tez hərəkət edən mühitlər üçün uyğundur.
• Çoxlu xitam üsulları:Lehim, dip-lehim, qıvrım və uçan qurğuşun konfiqurasiyaları müxtəlif quraşdırma tələblərini dəstəkləyir.

Ağıllı algılama tətbiqləri üçün ekranlama, kabel konstruksiyası, əlaqə keyfiyyəti və siqnal bütövlüyü xüsusilə vacibdir. Bu xüsusiyyətlərin həqiqi əməliyyat mühitinə uyğun seçilməsi əlaqə ilə bağlı nasazlıqları azaltmağa kömək edə bilər.

M12 Konnektorunun Texniki Xüsusiyyətləri Bir Baxışda

Aşağıdakı spesifikasiyalar Reunion-un A-kodlu M12 sensor birləşdirici diapazonunun elektrik və mexaniki parametrlərini ümumiləşdirir.

Ümumi spesifikasiyalara -25°C-dən +85°C-dək iş temperaturu diapazonu, cütləşdikdə IP67 mühafizəsi, ən azı 100 cütləşmə dövrü və 48 saatlıq duz dumanına qarşı müqavimət daxildir. Bağlayıcı PA66 izolyasiyasından və qızıl örtüklü pirinç kontaktlardan istifadə edir. Materiallar RoHS-ə uyğundur, istehsal bölmələri isə göndərilməzdən əvvəl elektrik sınaqlarından keçir.

M12 Sensor Bağlayıcıları Ümumiyyətlə Harada İstifadə olunur?

Kompakt konstruksiya, yivli kilidləmə, ətraf mühitə uyğun sızdırmazlıq və çevik pin konfiqurasiyalarının birləşməsi M12 bağlantısını geniş çeşidli avtomatlaşdırma tətbiqləri üçün uyğun edir.

Zavod avtomatlaşdırılması

Yaxınlıq sensorları, fotoelektrik sensorlar, limit açarları və digər maşın sensorları aşkarlama siqnallarını PLC-lərə və idarəetmə sistemlərinə çatdırmaq üçün M12 bağlantılarından istifadə edə bilər.

Avtomobil istehsalı

Avtomobil istehsal xətləri tez-tez yüksək səviyyəli vibrasiya, avtomatlaşdırılmış materialla işləmə və geniş sensor şəbəkələrini əhatə edir. Mexanik cəhətdən təhlükəsiz birləşdirici davamlı əməliyyat zamanı etibarlı əlaqələri qorumağa kömək edə bilər.

Qablaşdırma maşınları

Qablaşdırma avadanlığı məhsulların, mövqelərin, qabların və maşın vəziyyətlərinin dəqiq aşkarlanmasından asılıdır. M12 sensor birləşmələri sensorlar və avtomatlaşdırma idarəetmə sistemləri arasında naqilləri sadələşdirə bilər.

Qida emalı

Yuyulma mühitləri müvafiq ətraf mühitin qorunması ilə birləşdiriciləri tələb edir. Tam quraşdırmanın müvafiq şəkildə layihələndirilməsi və saxlanması şərti ilə, toz və rütubətə davamlılığın tələb olunduğu yerlərdə IP67 dərəcəsinə malik M12 bağlantısı nəzərdən keçirilə bilər.

Ağıllı istehsal və IO-Link

IO-Link-i dəstəkləyən sensorlar adi algılama siqnallarına əlavə olaraq proses məlumatları və diaqnostika təmin edə bilər. Uyğun qorunan 4-pin M12 konfiqurasiyası bu qoşulmuş cihazlar üçün praktik interfeys təmin edə bilər.

Doğru M12 Sensor Konnektorunu Necə Seçməlisiniz?

M12 konnektorunun seçilməsi, sadəcə olaraq ən ucuz variantı seçməkdənsə, sensorun elektrik və mexaniki tələblərindən başlamalıdır.

1. Pin sayını təsdiqləyin.Nə qədər güc, siqnal, rabitə və köməkçi əlaqə tələb olunduğunu müəyyənləşdirin.
2. Gərginlik və cərəyan tələblərini yoxlayın.Seçilmiş konfiqurasiyanın proqram üçün kifayət qədər elektrik tutumu təmin etdiyinə əmin olun.
3. Kodlaşdırma növünü seçin.A-kodlu M12 konnektorları adətən sensor və aktuator tətbiqləri ilə əlaqələndirilir.
4. Ətraf mühitin vəziyyətini qiymətləndirin.Su, toz, yağ, kimyəvi maddələr, temperatur, vibrasiya və açıq havaya məruz qalmağı nəzərə alın.
5. Ekranlamanın tələb olunduğunu müəyyənləşdirin.Qorunan versiyalar EMI həssas analoq və rəqəmsal rabitə proqramları üçün faydalı ola bilər.
6. Müvafiq kabeli seçin.PUR tələbkar sənaye mühitlərində faydalı ola bilər, PVC isə daha az aqressiv tətbiqlərə uyğun ola bilər.
7. Bağlayıcının istiqamətini təyin edin.Düz və düzbucaqlı dizaynlar kabel marşrutunu və mövcud quraşdırma yerini optimallaşdırmağa kömək edə bilər.

IO-Link proqramları üçün 4-pin A kodlu konfiqurasiya ümumi seçimdir. Kabelin çəkilişi, elektromaqnit şəraiti və ya maşının hərəkəti tələbkar olduqda, kabelin konstruksiyası və ekranlanması birləşdiricinin özü ilə birlikdə qiymətləndirilməlidir.

Birləşmə-un M12 Həllini Praktik Seçim edən Nədir?

Birləşmə inteqrasiya olunmuş istehsal prosesi çərçivəsində birləşdirici istehsalı, kabel emalı, montaj və elektrik sınaqlarını birləşdirir. Bu yanaşma, dəqiq emaldan və seçmə örtükdən tutmuş injection qəlibləmə və yekun yoxlamaya qədər kritik istehsal mərhələləri üzərində daha çox nəzarəti təmin edir.

Şirkətin M12 konnektor istehsalına avtomatlaşdırılmış montaj və fasiləsizliyi, izolyasiya müqavimətini və dielektrik müqaviməti əhatə edən 100% elektrik yoxlaması daxildir. Batch ətraf mühit testi həmçinin IP67 sızdırmazlığı və duz dumanına qarşı müqavimət kimi parametrlər üçün istifadə olunur.

OEM və sistem inteqratorları üçün fərdiləşdirmə konnektor gövdəsindən kənara çıxa bilər. Mövcud variantlara aşağıdakılar daxildir:

• 2-dən 17-ə qədər konfiqurasiyalar
• Xüsusi kabel uzunluğu 0,2 m-dən 20 m-ə qədər
• PUR və ya PVC kabel gödəkçələri
• Düz və ya düzbucaqlı konfiqurasiyalar
• Panel montajı və ya kabel montajı dizaynları
• Ekranlı və ya qorunmayan tikinti
• Lehim, qıvrım, dip-lehim və ya uçan qurğuşun sonlanması
• Xüsusi kabel markalanması və qablaşdırılması

Təchizatçıları qiymətləndirən alıcılar üçün keyfiyyət sistemləri və izlənilmə konnektorun fiziki xüsusiyyətləri qədər vacib ola bilər. Reunion bildirir ki, onun istehsalı ISO 9001, ISO 14001 və ISO 13485 idarəetmə sistemləri altında, RoHS-a uyğun materiallar və saxlanılan yoxlama sənədləri ilə işləyir.

Tez-tez verilən suallar

1. M12 Series Sənaye Sensor Konnektoru əsasən nə üçün istifadə olunur?

M12 sensor konnektoru əsasən sənaye sensorlarını idarəetmə sistemləri, PLC-lər, I/O modulları və avtomatlaşdırma avadanlığı ilə birləşdirmək üçün istifadə olunur. Tipik tətbiqlərə yaxınlıq sensorları, fotoelektrik sensorlar, təzyiq sensorları, temperatur sensorları və IO-Link cihazları daxildir.

2. IO-Link üçün hansı M12 konfiqurasiyası adətən istifadə olunur?

4-pin A kodlu M12 konfiqurasiyası IO-Link sensor tətbiqləri üçün adətən istifadə olunur. Tipik bir tənzimləmə güc bağlantılarını və C/Q rabitə xəttini təmin edir. Elektromaqnit müdaxiləsi və ya daha uzun kabel xətləri narahatlıq doğuran yerlərdə ekranlaşdırılmış versiyalar və müvafiq sənaye kabel konstruksiyası seçilə bilər.

3. M12 konnektoru həm gücü, həm də məlumatları ötürə bilərmi?

Bəli. Pin konfiqurasiyası və tətbiqindən asılı olaraq, M12 bağlantısı həm enerji, həm də siqnal və ya rabitə funksiyalarını daşıya bilər. Məsələn, 4 pinli konfiqurasiya güc və IO-Link məlumatlarını dəstəkləyə bilər, daha yüksək pinli versiyalar isə əlavə siqnalları yerləşdirə bilər.

4. M12 birləşdiricisi yaş və ya tozlu sənaye mühitləri üçün uyğundurmu?

Müvafiq şəkildə dizayn edilmiş və düzgün birləşdirilmiş M12 birləşdiriciləri ətraf mühitin güclü qorunmasını təmin edə bilər. Reunion-un sensor birləşdirici diapazonu birləşdirilmiş vəziyyətdə IP67 olaraq qiymətləndirilib və bu, onu bir çox tozlu, yaş, açıq hava və yuyulma ilə əlaqəli tətbiqlər üçün uyğun edir. Tam quraşdırma həmişə faktiki ətraf mühit şəraitinə görə qiymətləndirilməlidir.

5. Xüsusi M12 montajları üçün hansı kabel variantları mövcuddur?

Fərdi montajlar müxtəlif kabel uzunluqları, PUR və ya PVC gödəkçələr, düz və ya düzbucaqlı birləşdirici konfiqurasiyalar, qoruyucu seçimlər və tək və ya iki uclu kabel birləşmələri ilə təchiz oluna bilər. Bu, əlaqəni müxtəlif maşın sxemlərinə və sensorun quraşdırılması tələblərinə uyğunlaşdırmağa imkan verir.

Nəticə

Etibarlı sensor şəbəkəsi etibarlı fiziki əlaqələrdən başlayır. Doğru M12 konnektoru təhlükəsiz mexaniki cütləşmə, ətraf mühitin mühafizəsi, aşağı kontakt müqaviməti, çevik siqnal tutumu və müasir avtomatlaşdırma arxitekturaları ilə uyğunluq təmin edə bilər. Çoxsaylı pin konfiqurasiyaları, qorunan seçimlər, IP67 mühafizəsi və fərdiləşdirilmiş kabel birləşmələri ilə Reunion-un M12 həlli geniş çeşidli sənaye zondlama tələblərini dəstəkləyə bilər. Əgər yeni sensor sistemi planlaşdırırsınızsa və ya mövcud sənaye konnektorlarını əvəz edirsinizsə, M12 Series Industrial Sensor Connector və haqqında ətraflı məlumat əldə edin.bizimlə əlaqə saxlayıntexniki təlimat, fərdiləşdirilmiş spesifikasiyalar və proqrama əsaslanan kotirovka üçün.
