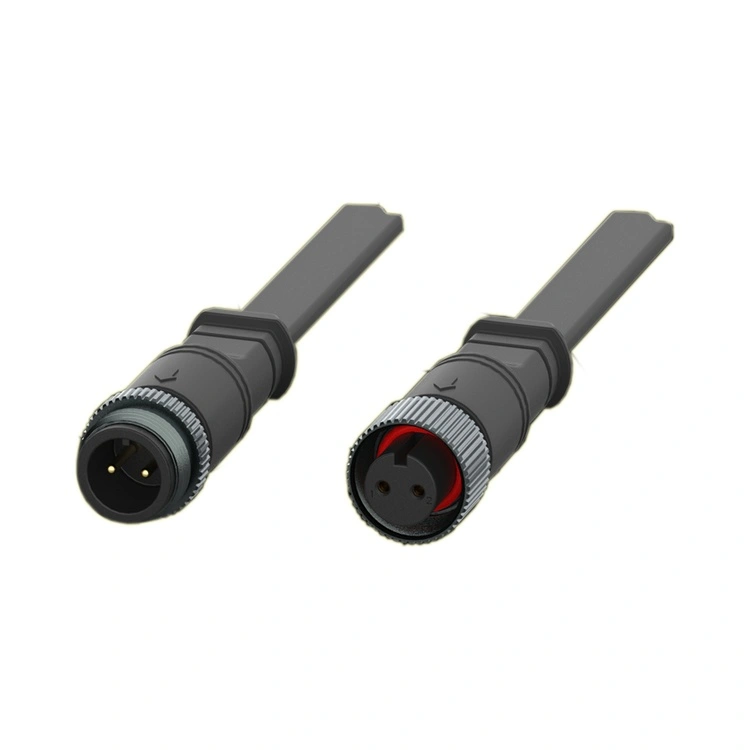

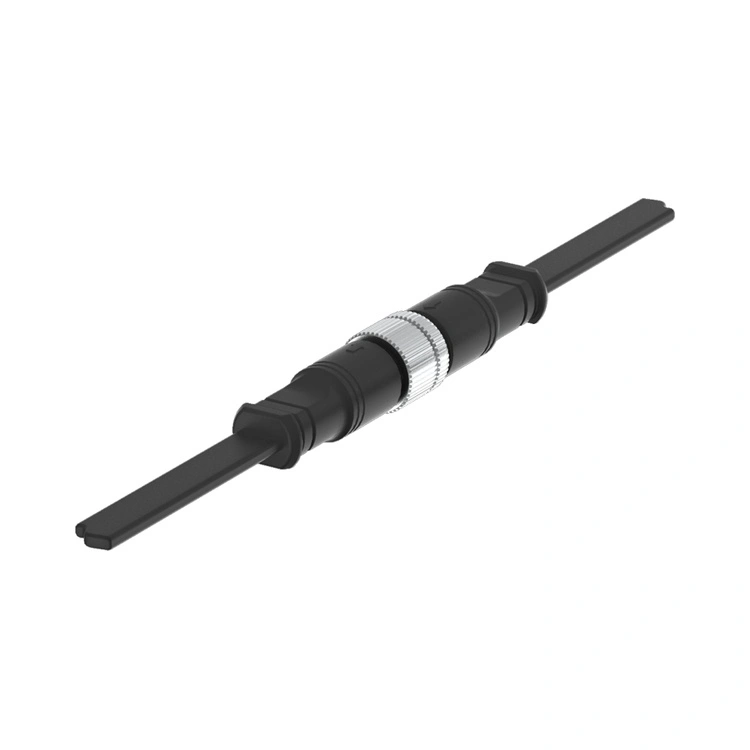

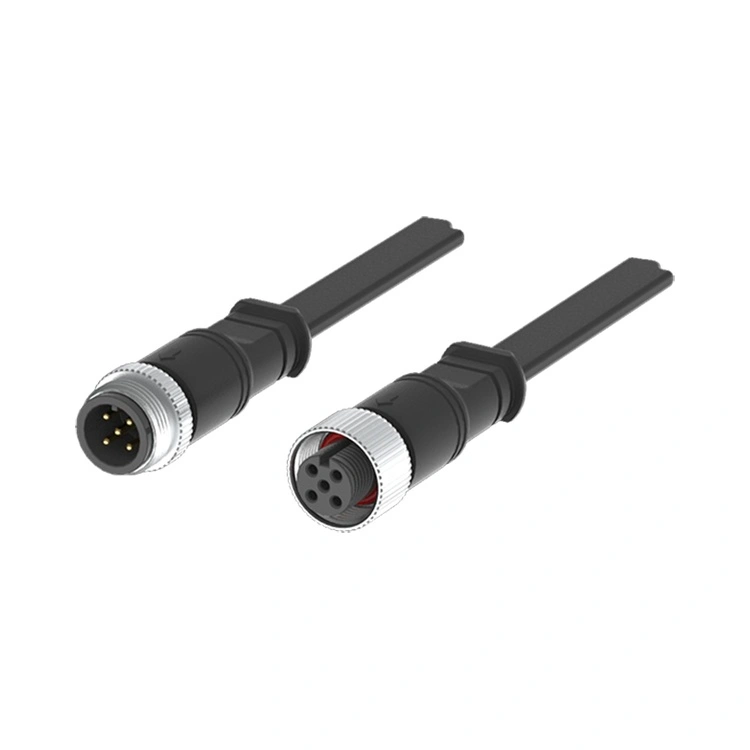

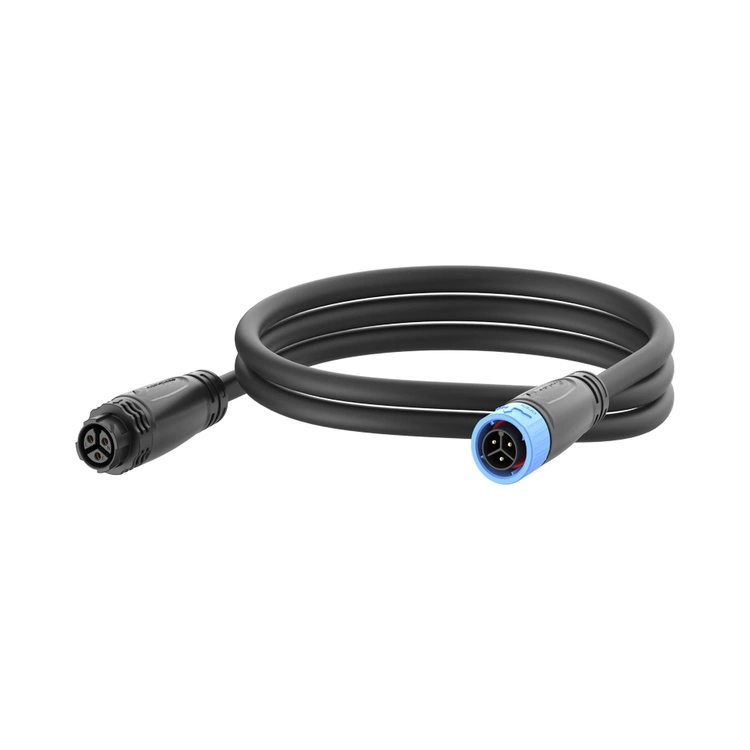

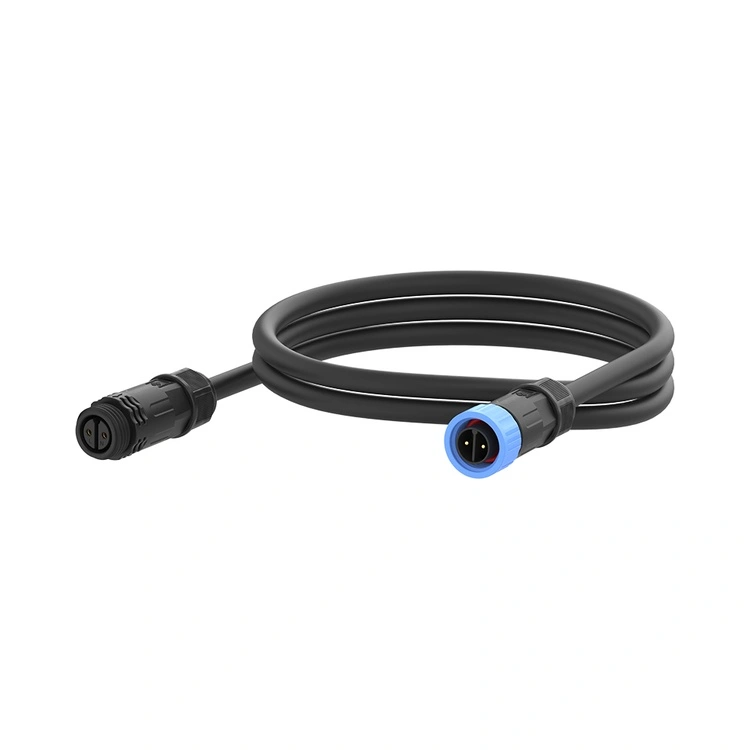

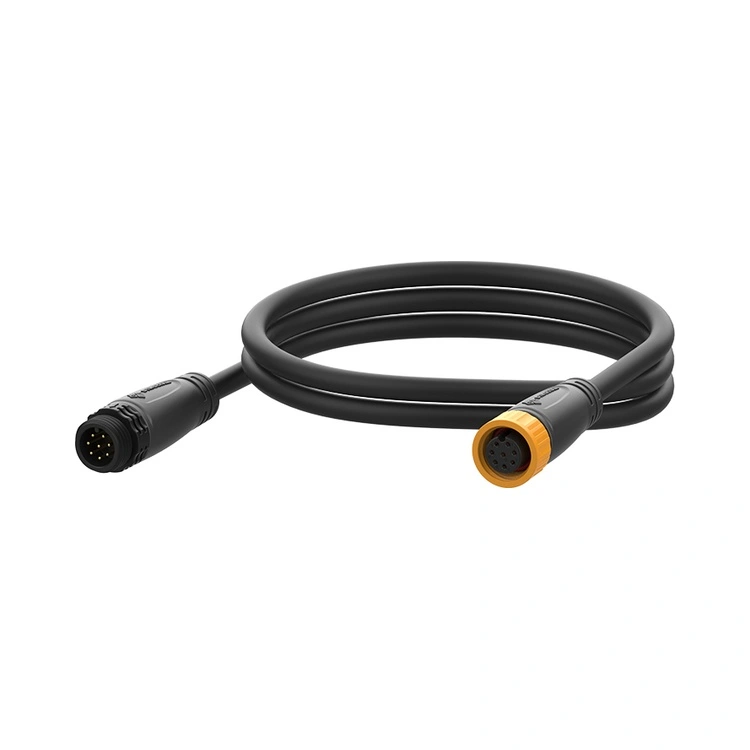

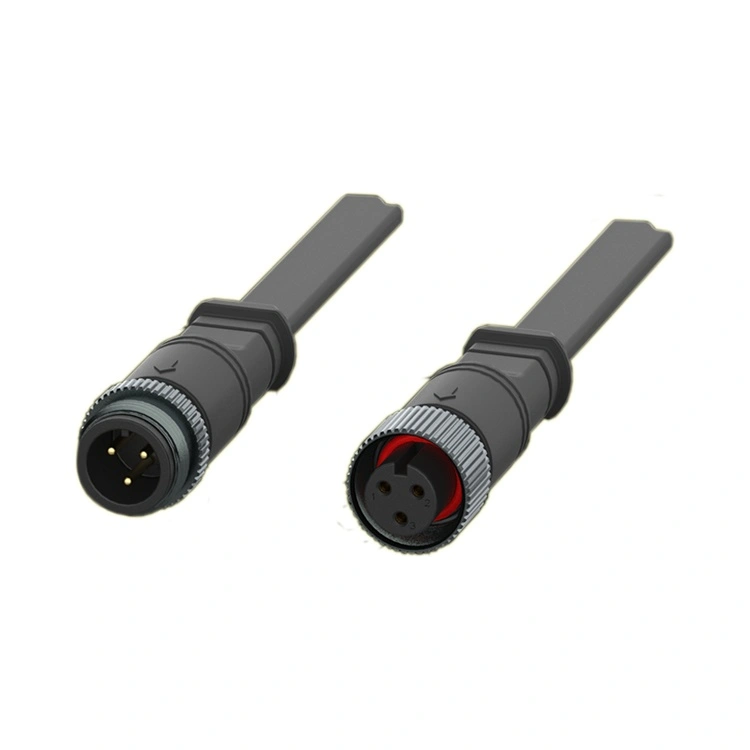

M16 Seriyası LED İşıq Konnektoru Reunion-un ağıllı LED işıqlandırma sistemləri üçün xüsusi interconnectidir - qaralma nəzarəti olan küçə işıqlarından tutmuş rəng dəyişdirmə imkanları olan memarlıq işıqlandırmasına qədər. Bu yivli dairəvi birləşdirici möhkəm 16 mm-lik interfeysi IP67/IP68 sızdırmazlığı ilə birləşdirir və onu həm enerji, həm də siqnal bütövlüyünün vacib olduğu açıq hava qurğuları üçün uyğun edir.
Açar hibrid 2+4 pinli versiya (2 güc pin + 4 siqnal sancağı) daxil olmaqla 2-dən 8-pinli konfiqurasiyalarda mövcuddur, M16 seriyası həm yüksək cərəyan enerji təchizatını (15A-a qədər), həm də aşağı gərginlikli idarəetmə siqnallarını (DALI, DMX, 0-10V tək tündləşdirmə və ya RS8 konnektorunda) dəstəkləyir.
Korpus əla hava müqavimətinə malik yüksək temperaturlu termoplastikdən hazırlanmışdır, kontaktlar isə aşağı və sabit təmas müqavimətini təmin etmək üçün seçmə qızıl örtüklü latundan işlənmişdir. Reunion, M16 seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq emal və enjeksiyon qəlibindən avtomatlaşdırılmış montaj və 100% elektrik sınaqları vasitəsilə istehsal edir.
Lehim və ya PCB sonları olan panel montajı və kabel montajı versiyalarında mövcuddur, M16 seriyası müxtəlif işıqlandırma dizaynlarına uyğunlaşır. Ağıllı şəhərlər, tunellər və ya idman stadionları üçün qoşulmuş işıqlandırma sistemlərini layihələndirən mühəndislər üçün bu birləşdirici kabel sayını azaldan və quraşdırmanı asanlaşdıran etibarlı, hava şəraitinə davamlı interconnect təmin edir.
| Xüsusiyyət | Fayda |
| IP67/IP68 Ətraf Mühit Mühərriki | Toz, yağış və müvəqqəti suya davamlıdır - açıq küçə işıqları, tunel işıqlandırması və idman stadionları üçün etibarlıdır. |
| Hibrid 2+4 Pin Konfiqurasiyası | 2 güc pinini (10A) və 4 siqnal pinini (3A) bir konnektorda birləşdirir—kabel sayını azaldır və işıqlandırma naqillərini asanlaşdırır. |
| 15A-a qədər güc göstəriciləri | Yüksək güclü LED yükləri idarə edir - küçə işıqları, proyektorlar və stadion işıqlandırması üçün uyğundur. |
| Siqnallara uyğun dizayn | Ayrı-ayrı güc və siqnal kontaktları müdaxilənin qarşısını alır |
| Yivli Kilidləmə Mexanizmi | Vibrasiyaya davamlı cütləşmə - külək, nəqliyyat vibrasiyası və termal velosipeddən boşalmanın qarşısını alır. |
| Qızılla örtülmüş pirinç kontaktlar | Aşağı kontakt müqaviməti (≤3mΩ) və korroziyadan qorunma—ardıcıl LED sürücüsünü və nəzarət siqnalının performansını saxlayır. |
| -40°C ilə +105°C arası işləmə | Geniş temperatur diapazonu ekstremal açıq şəraiti - Arktika qışlarından səhra yaylarına qədər əhatə edir. |
| Multi-Pin Seçimləri (2-8 Pin) | Sadə elektrik lampaları və mürəkkəb çoxkanallı rəng dəyişən qurğuları dəstəkləyir. |
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 7-pin | 8-pin | 2+4-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Cari Reytinq | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Tel bölməsi | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
İşləmə temperaturu:-40°C ~ +105°C
Qoruma reytinqi:IP67 / IP68 (birləşdirilmiş)
Korpus materialı:Yüksək temperaturlu termoplastik
Əlaqə materialı:Qızıl örtüklü mis ərintisi
Kontakt müqaviməti:≤3mΩ
Cütləşmə dövrləri:≥500
Yanma dərəcəsi:UL 94 V-0
Bütün materiallar RoHS uyğun gəlir
Ağıllı küçə işıqlandırması– DALI və ya 0-10V idarəetmə ilə mərkəzləşdirilmiş qaralma və monitorinq sistemləri.
Tunel İşıqlandırması– Qaralma və nasazlıqların bildirilməsi ilə yüksək güclü lampalar.
Memarlıq və Fasad İşıqlandırması– DMX nəzarəti tələb edən RGB və tənzimlənən ağ sistemlər.
Stadion və İdman İşıqlandırması– Yerində qaralma və idarəetmə ilə yüksək güclü proyektorlar.
Sənaye Yüksək Bayraq İşıqlandırması– Hərəkət sensoru və gün işığı yığımı ilə anbar və fabrik işıqlandırması.
Dəniz və Dəniz İşıqlandırması– Gəmilər və dəniz platformaları üçün korroziyaya davamlı qurğular.
Günəş Enerjisi ilə İşıqlandırma– Batareyanın idarə edilməsi və qaralması ilə şəbəkədənkənar sistemlər.
Sinqapurun Quru Nəqliyyat İdarəsi 25.000 küçə işığını DALI protokolu vasitəsilə mərkəzləşdirilmiş qaralma və nasazlıq hesabatı ilə smart LED lampalara təkmilləşdirirdi. Layihə həm güc, həm də DALI idarəetmə siqnallarını bir kabeldə daşıya bilən konnektorlar tələb edirdi - quraşdırma mürəkkəbliyini və kabel xərclərini azaldır. Reunion M16 seriyasını 2+4 hibrid konfiqurasiya (LED sürücüsü üçün 2 güc sancağı, DALI üçün 4 siqnal sancağı), IP67 sızdırmazlığı və əvvəlcədən yığılmış PUR kabel kəmərləri ilə təchiz etdi.25.000-dən çox bağlayıcı çatdırıldı layihə üzrə. Layihə Sinqapurun tropik iqlimində (yüksək rütubət, güclü yağış) 2 illik əməliyyatdan sonrabağlayıcı uğursuzluq dərəcəsi 0,01%. Müştəri 2+4 hibrid dizaynı tək kabelli quraşdırmaya imkan verməklə, əvvəlki ayrı-ayrı güc/siqnal qurğuları ilə müqayisədə naqillərin çəkiliş müddətini 35% azaltmaq üçün kredit verdi.
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - təsdiqlənmiş tullantıların azaldılması və davamlı təcrübələr. |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi—diaqnostika və ya monitorinq avadanlıqlarında istifadə edilən M16 üçün tətbiq edilir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
Reunion-un M16 LED konnektoru istehsal xətti ciddi proses nəzarəti altında işləyir. IP67 sızdırmazlığı faktiki daldırma testi vasitəsilə hər istehsal partiyasında yoxlanılır. Test qeydləri, material sertifikatları və yoxlama hesabatları keyfiyyət yoxlamalarınızı və müştəri sənədlərinin tələblərini dəstəkləyən hər bir partiya üçün saxlanılır.
2+4 hibrid konfiqurasiyası xüsusilə qiymətlidirsmart LED işıqlandırma sistemləri həm güc, həm də idarəetmə siqnallarının tələb olunduğu yerlərdə:
2 güc sancağı LED sürücüsü üçün 250V-də yüksək cərəyan (10A) verin.
4 siqnal pinləri aşağı gərginlikli idarəetmə siqnallarını daşıyır (məsələn, DALI, DMX, 0-10V qaralma və ya RS-485 məlumatları).
Hər ikisini bir konnektorda birləşdirməklə siz ayrı güc və siqnal kabellərinə ehtiyacı aradan qaldırırsınız - quraşdırma vaxtını, kabel xərclərini və panel sahəsini azaldır. Bu, işıqlandırıcıların tez-tez bir-birindən uzaq məsafədə yerləşdiyi ağıllı küçə işıqlandırması üçün xüsusilə dəyərlidir və tək hibrid kabelin çəkilməsi ayrı-ayrı güc və idarəetmə kabellərini işə salmaqdan əhəmiyyətli dərəcədə daha sərfəli olur.
Bəli—2+4 hibrid konfiqurasiyası təmin edir4 müstəqil siqnal kontaktı, birdən çox protokolun eyni konnektorda aparılmasına imkan verir. Məsələn:
DALI 2 tel (məlumat + torpaq) tələb olunur.
DMX(RS-485) 3 naqil tələb edir (data+, data-, torpaq).
0-10V qaralma 2 naqil tələb olunur (tünd + torpaq).
4 siqnal sancağı ilə siz DALI (2 pin) + bir əlavə nəzarət kanalı və ya tam DMX tətbiqi (3 pin) + bir ehtiyatı dəstəkləyə bilərsiniz. Daha çox siqnal xətti tələb edən proqramlar üçün (məsələn, tənzimlənən ağ + RGB rəng nəzarəti) 5, 6 və ya 8 pin konfiqurasiyalarından istifadə etməyi tövsiyə edirik. Mühəndislik komandamız xüsusi protokol tələbləriniz üçün optimal pin konfiqurasiyasını seçməyə kömək edə bilər.
Xarici LED qurğularında IP67/IP68 möhürlənməsinə nail olmaq və saxlamaq üçün Reunion tövsiyə edir:
Cütləşmə anı– O-halqa panel səthinə toxunana qədər mufta qaykasını əl ilə sıxın, sonra əlavə fırlanma anı tətbiq edin.0,6-0,8 Nmtork açarı istifadə edərək. 1.0Nm-dən çox olmamalıdır.
O-ring yoxlaması– Deformasiya, çatlama və ya bərkimə görünsə, O-ringi dəyişdirin.
Əvəzetmə cədvəli– Xarici LED qurğuları üçün (gündəlik istilik velosipedi, UV-ə məruz qalma, yağış) profilaktik təmirin bir hissəsi kimi hər 2-3 ildən bir O-halqaları dəyişdirin.
Kabel əyilmə radiusu– Minimum əyilmə radiusunu qoruyun5 × kabel diametri kabel möhüründə gərginliyin qarşısını almaq üçün birləşdirici girişində.
Kabel oriyentasiyası– Xarici qurğular üçün, sızdırmazlıq interfeysi yaxınlığında suyun yığılmasının qarşısını almaq üçün kabel çıxışını aşağı istiqamətləndirin.
Təmizləmə– Zibilin möhürə zərər verməsinin qarşısını almaq üçün yenidən birləşdirməzdən əvvəl birləşdiricinin xarici hissələrini yumşaq yuyucu vasitə və su ilə təmizləyin.
