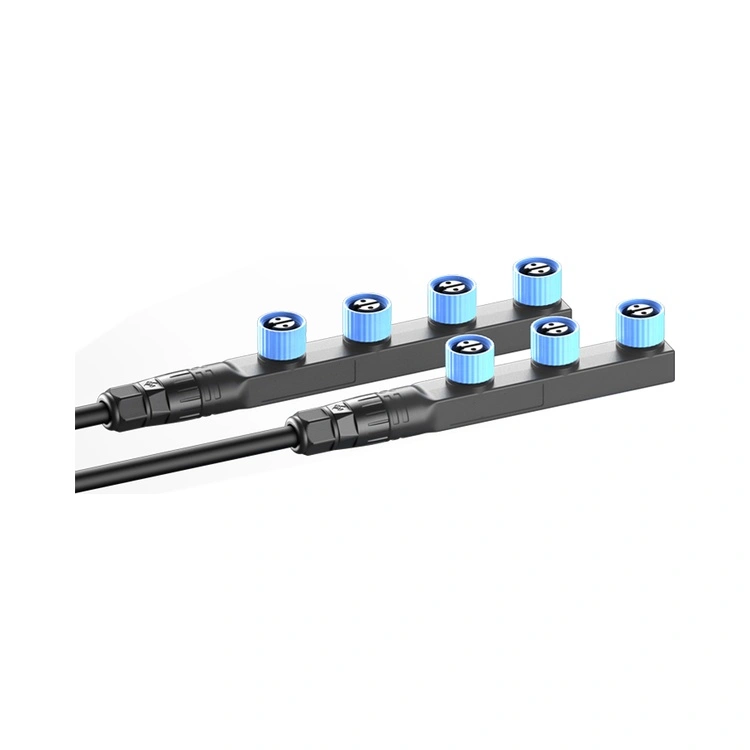

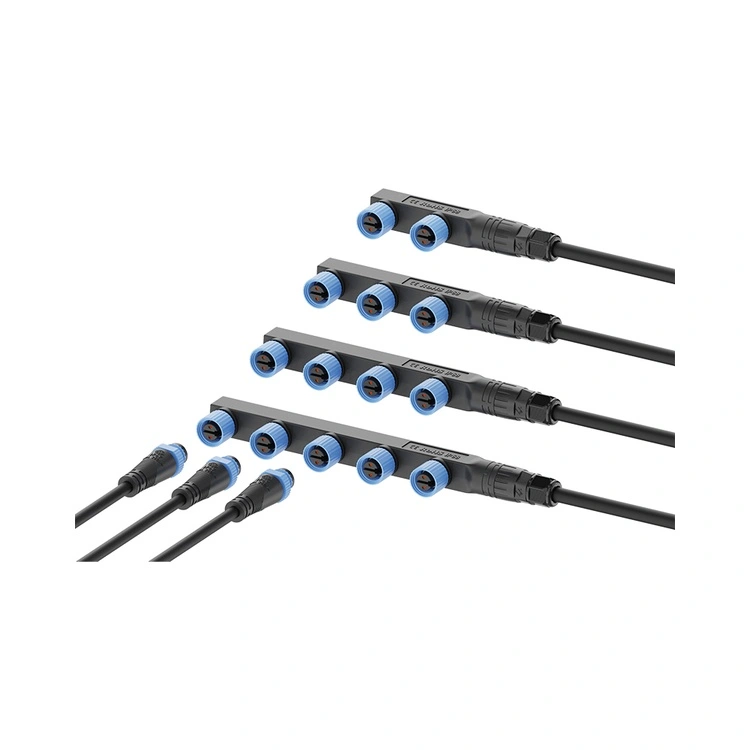

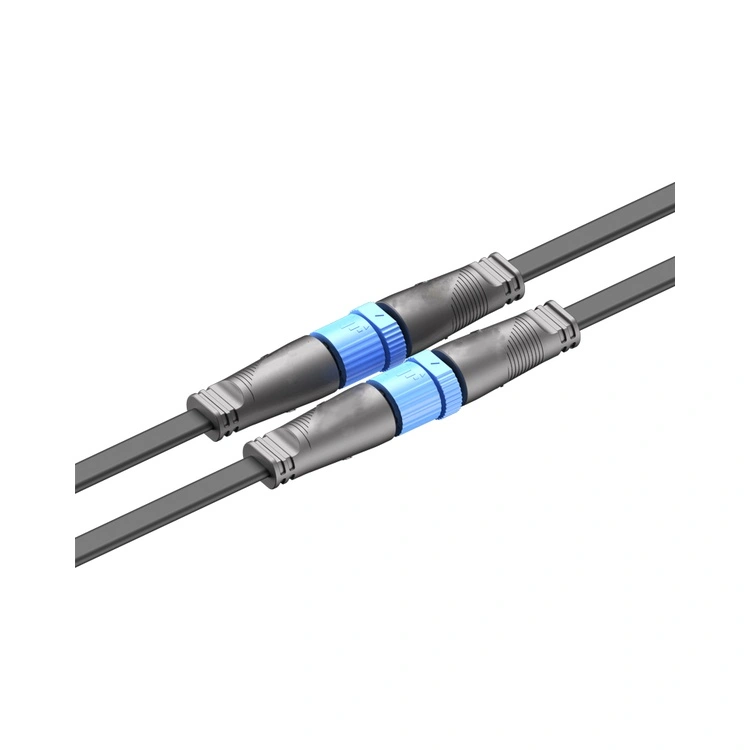

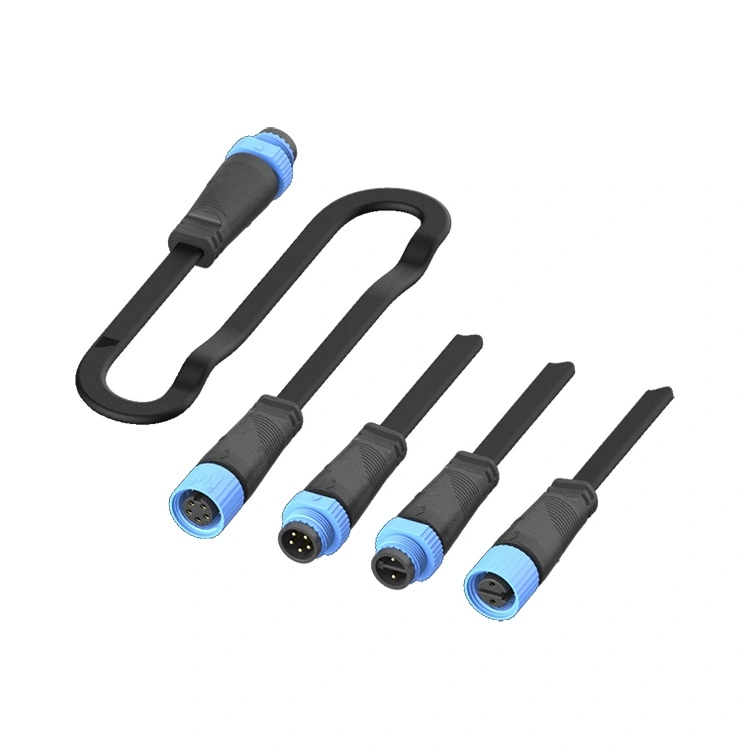

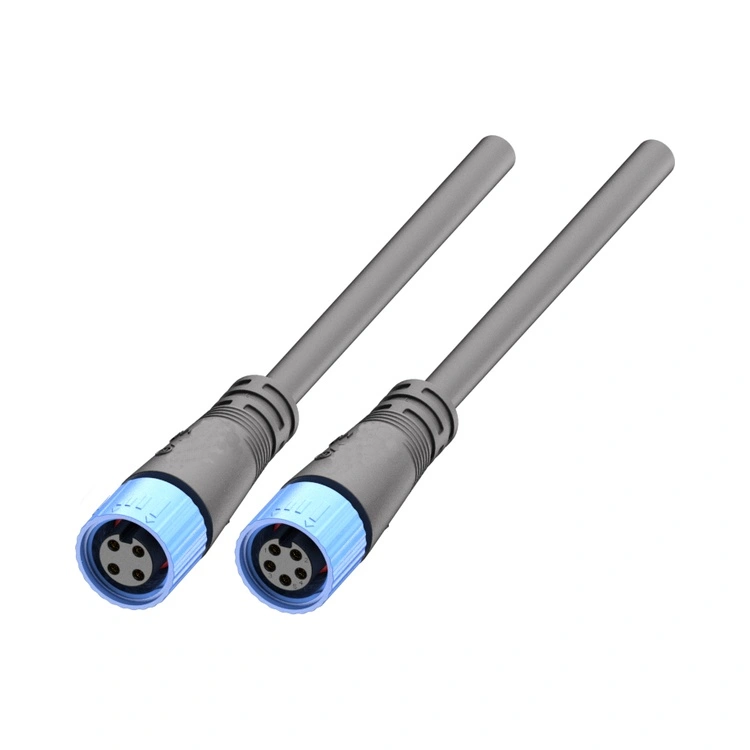

M15 seriyalı plastik suya davamlı birləşdirici

Əsas satış nöqtələri

M15 plastik suya davamlı birləşdirici, xüsusilə sahil, dəniz və çəkiyə həssas tətbiqlərdə metal birləşdiricilərin təmin edə bilmədiyi unikal üstünlükləri təmin edir.

Texniki Spesifikasiyalar

Ümumi Spesifikasiyalar:

İşləmə temperaturu:-40°C ~ +105°C

Qoruma reytinqi:IP67 / IP68 (birləşdirilmiş)

Korpus materialı:PA66

Əlaqə materialı:Qızıl örtüklü mis ərintisi

Kontakt müqaviməti:≤3mΩ (ilkin)

Cütləşmə dövrləri:≥500

Dizayn standartı:LED işıqlandırma və xarici avadanlıq interfeysi standartlarına uyğundur

Yanma dərəcəsi:UL 94 V-0

Çəki:Müqayisə edilən mis konnektorlardan təxminən 60% daha yüngüldür

Bütün materiallar RoHS uyğun gəlir

Fərdiləşdirmə və İstehsal Prosesi

Reunion-un daxili injection qəlibləmə qabiliyyəti xarici avadanlıq istehsalçılarına M15 plastik suya davamlı birləşdiricini rəng və toxumadan kabel birləşmələrinə və qablaşdırmaya kimi xüsusi dizayn tələblərinə uyğunlaşdırmağa imkan verir.

Plastik Bağlayıcılar üçün Özelleştirilebilir Seçimlər

Korpus Rəngi– İstənilən RAL və ya Pantone rəngi birbaşa materialın içinə qəliblənmişdir—rəngləmə və ya ikincil bitirmə tələb olunmur. Rəng ayrılmazdır və qırılmayacaq və soyulmayacaq.

Səthi Tekstura– Tutuş və ya estetik tələblər üçün hamar, tutqun və ya teksturalı bitirmə.

Kabel məclisləri– Xüsusi uzunluq (0,1 m-dən 20 m), PUR (yağ/kimyəvi təsirlərə davamlı) və ya PVC gödəkçə, tək uclu və ya ikitərəfli, qəliblənmiş gərginlik relyefli və ya olmayan.

Əlaqə Yüklənir– tələb olunduğu kimi 2, 3, 4 və ya 5 pin; istifadə olunmamış mövqelər boş qalır və ya mexaniki tarazlıq üçün dummy sancaqlar ilə təchiz edilmişdir.

Kabel markalanması– Dövrənin identifikasiyası üçün xüsusi çap və ya istiliklə büzüşən etiketlər.

Bağlayıcı istiqaməti– Panel montajı və ya kabel montajı üçün düz və ya düzbucaqlı versiyalar.

Qablaşdırma– Avtomatlaşdırılmış montaj xətləri üçün antistatik çantalar, çarxlar və ya xüsusi etiketli kartonlar.

İstehsal prosesinin axını

Reunion, 4,000 m²-lik Şenzen zavodunda xüsusi inyeksiya tökmə qurğusunu idarə edir:

Materialın qurudulması– PA66 rütubəti aradan qaldırmaq və qəlibləmə qüsurlarının qarşısını almaq üçün dəqiq şəkildə qurudulur.

Enjeksiyon qəlibləri– ±0,02 mm dözümlülük nəzarəti ilə avtomatlaşdırılmış preslərdə dəqiq qəlibləmə; rəng piqmenti birbaşa qatrana əlavə edilir.

Ştamplama və Kaplama ilə əlaqə saxlayın– Avtomatlaşdırılmış çəlləkləmə xətlərində selektiv qızıl örtüklü mis ərintisindən yüksək sürətli ştamplama.

İkinci dərəcəli əməliyyatlar– Qızıl örtüklü kontaktların və O-halqalı möhürlərin qəliblənmiş korpusa daxil edilməsi.

Kabel emalı– Avtomatlaşdırılmış kəsmə, soyma və qalaylama; xüsusi kabel birləşmələri üçün daxili PUR/PVC kabel ekstruziyası.

Məclis– Görmə ilə yoxlanılan kontakt yerləşdirmə və fırlanma momenti ilə idarə olunan bərkitmə ilə yarı avtomatlaşdırılmış xətlər.

Elektrik testi– Davamlılığın, izolyasiya müqavimətinin (≥5000MΩ) və dielektrik dayanıqlığının 100% yoxlanılması.

Ətraf mühit nümunəsi– IP67 immersion (1m, 30min) və termal velosiped üçün toplu nümunə götürmə.

Qablaşdırma– Quruducu ilə antistatik vakuum möhürləmə; tələb olunduqda xüsusi etiketləmə ilə ixrac dərəcəli karton qablaşdırma.

Sertifikatlar və Keyfiyyət Təminatı

Reunion-un M15 plastik birləşdirici istehsal xətti ciddi proses nəzarəti altında işləyir.. IP67 möhürlənməsi hər istehsal partiyasında sudan istifadə edərək faktiki daldırma testi (1m, 30 dəqiqə) vasitəsilə yoxlanılır. Test qeydləri, material sertifikatları və yoxlama hesabatları keyfiyyət yoxlamalarınızı və müştəri sənədlərinin tələblərini dəstəkləyən hər bir partiya üçün saxlanılır.

Tez-tez verilən suallar (FAQ)

1. Plastik M15, metal birləşdiricilərlə müqayisədə duz püskürən mühitlərdə necə işləyir?

M15-in PA66 korpusukorroziyaya davamlıdır- paslanmır və oksidləşmir. ASTM B117 (96 saat) üzrə müstəqil duz püskürtmə sınağında biz səthin deqradasiyasını, möhürlənmə bütövlüyündə azalma müşahidə etmədik (IP67 ilə təsdiqlənmiş post-test) və təmas səthləri qızılla örtüldüyünə görə spesifikasiya daxilində qaldı. Bunun əksinə olaraq, nikel örtüklü pirinç birləşdiricilər duz spreyinə məruz qaldıqdan sonra 48-72 saat ərzində tez-tez görünən korroziya (çuxur, ağ pas) göstərir ki, bu da O-ring möhürünü və ipin bütövlüyünü poza bilər. Dəniz mühitləri (dəniz platformaları, sahil işıqlandırması, gəmilər) üçün plastik M15 örtüklü metal birləşdiriciləri əhəmiyyətli dərəcədə üstələyir.

2. Plastik korpus bir çox dövrlərdə metal birləşdiricilərlə eyni cütləşmə etibarlılığını təmin edirmi?

Bəli. Korpus plastik olsa da,yivli kilidləmə interfeysi yüzlərlə cütləşmə dövrü ərzində ardıcıl fırlanma anı saxlamağı təmin etmək üçün metal əlavələri birləşdirir. Reunion-un sınağı göstərir ki, 500 cütləşmə dövründən sonra tutma qüvvəsi ilkin spesifikasiyanın >90% -dən çox qalır, iplik metaldan metala ipin bağlanması səbəbindən iplik aşınması minimaldır və O-ring möhürü temperatur diapazonunda effektiv olaraq qalır. Yüksək dövrəli tətbiqlər üçün (məsələn, birləşdiricinin ayrılmasını tələb edən illik texniki xidmət) möhürləmə ömrünü uzatmaq üçün hər birləşəndə ​​O-halqanı silikon yağla yağlamağı tövsiyə edirik.
