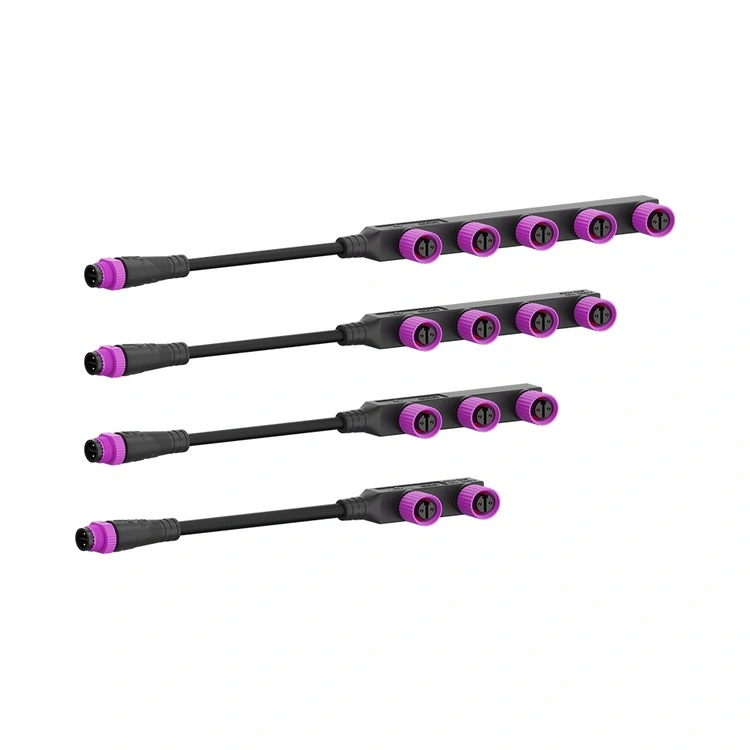

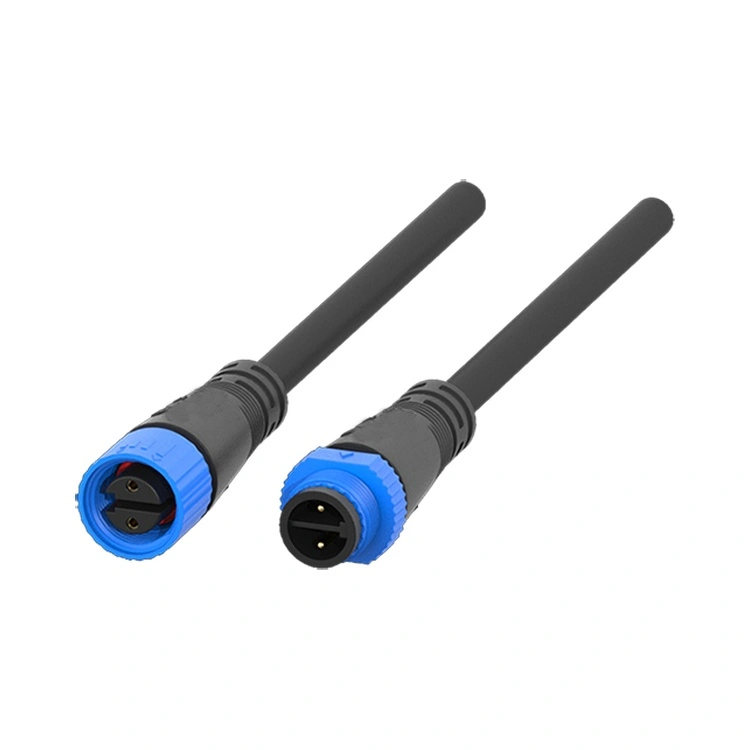

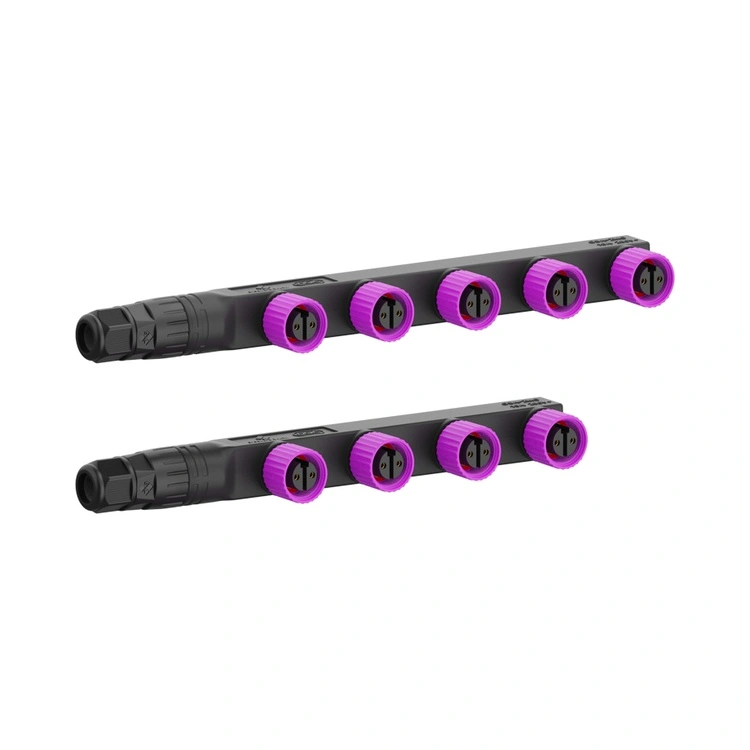

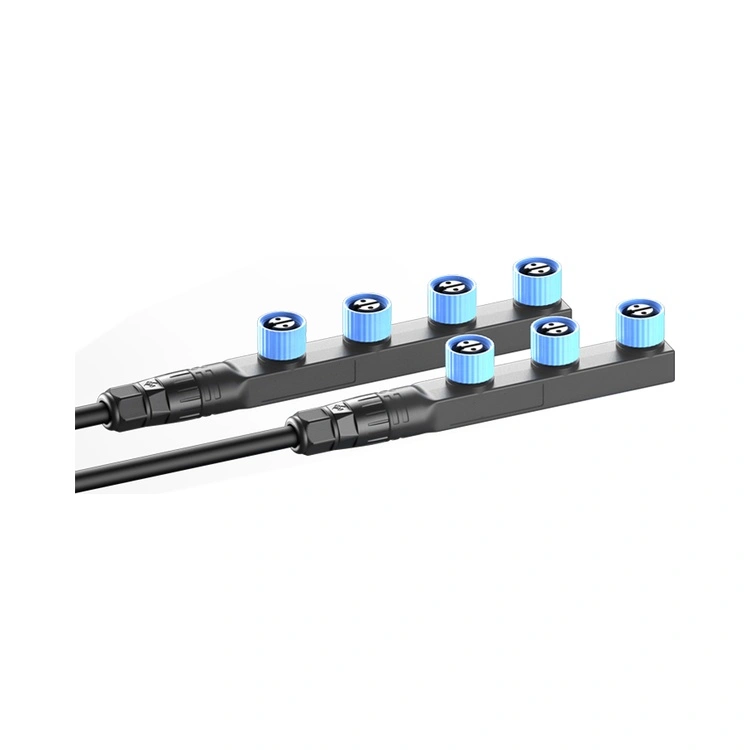

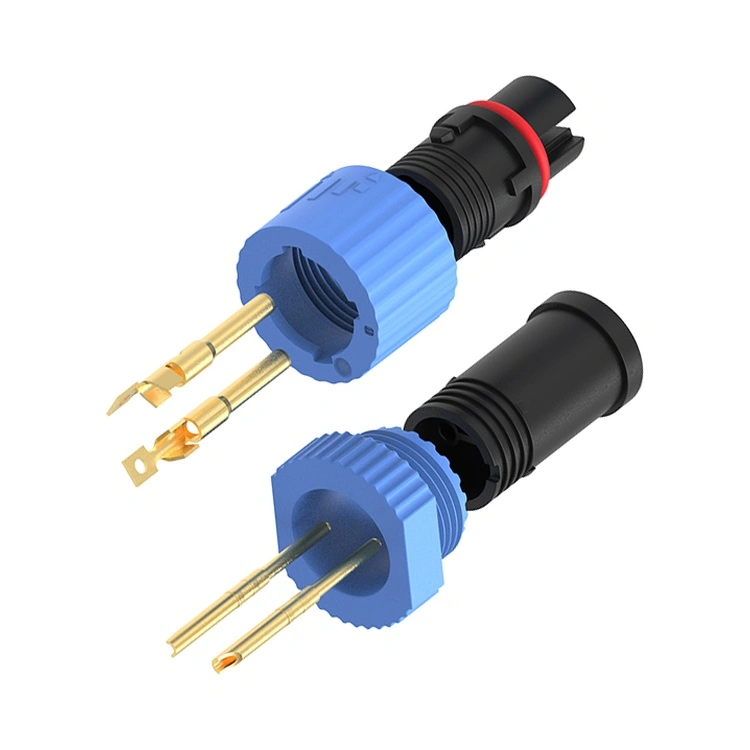

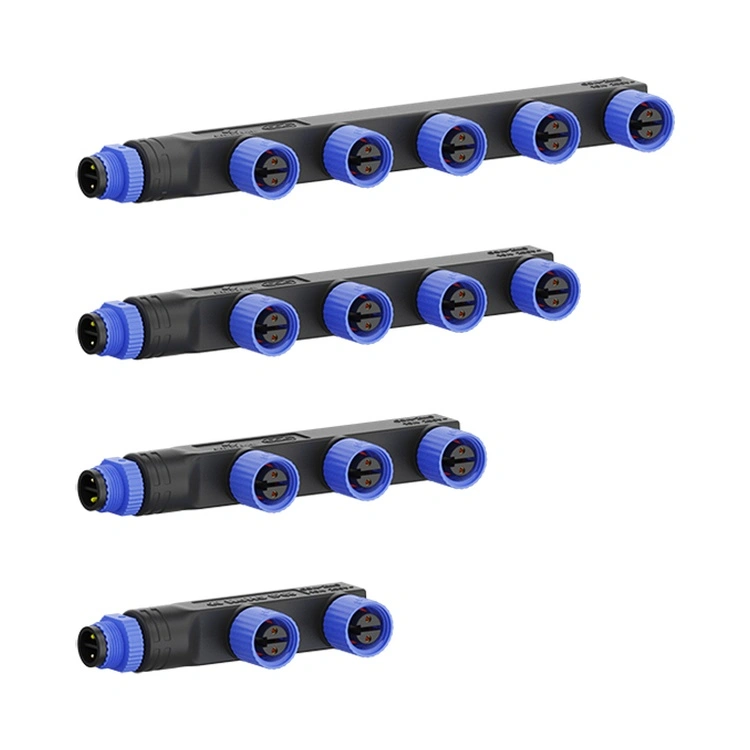

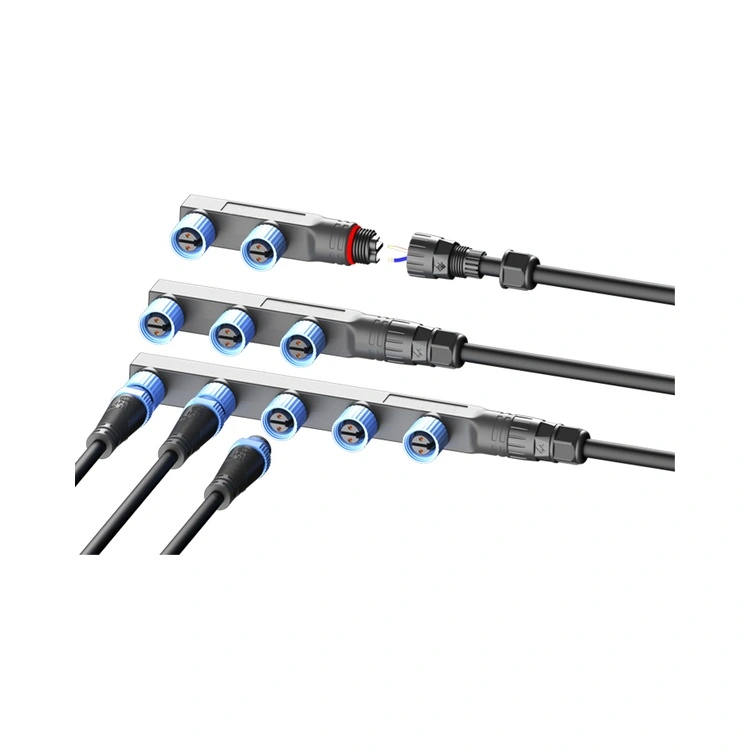

M15 Seriyası LED İşıq Konnektoru

M15 Seriyası LED İşıq Konnektoru, sənaye işıqlandırmasında ən sürətlə inkişaf edən seqmentlərdən biri olan xarici LED işıqlandırma sənayesi üçün Reunion-un ixtisaslaşmış interconnectidir. LED işıqlandırma interfeysi standartlarına uyğun olaraq sertifikatlaşdırılmış bu yivli dairəvi konnektor 15 mm-lik kompakt F tipli dizaynı IP67 dərəcəli sızdırmazlıq ilə birləşdirərək onu küçə işıqları, tunel işıqlandırması, memarlıq işıqlandırması, stadion proyektorları və açıq LED displeylər üçün uyğun edir.

Bağlayıcının korpusu yüksək möhkəmliyə malik PA66 termoplastikdən hazırlanmışdır, metal alternativlərin çəkisi və korroziyaya qarşı narahatlığı olmadan əla hava müqaviməti, korroziyadan qorunma və mexaniki dayanıqlıq təmin edir.

M15 seriyasının əsas təhlükəsizlik xüsusiyyəti onun çox nüvəli daxili arakəsmə dizaynıdır - elektrik ötürücüləri arasındakı ayrı maneələr qısa qapanmaların naqil izolyasiyasının zədələnməsinin qarşısını alır, enerji təchizatının 500 Vt-dan çox enerji verə biləcəyi yüksək güclü LED qurğuları üçün kritik tələbdir.

Kontaktlar, birləşdiricinin xidmət müddəti ərzində aşağı və sabit kontakt müqavimətini (≤3mΩ) saxlayaraq, qızıl örtüklü mis ərintisindən hazırlanır.

2-, 3-, 4- və 5-pin konfiqurasiyalarında 10A-a qədər cərəyan reytinqləri ilə mövcud olan M15 seriyası həm sabit cərəyan, həm də sabit gərginlikli LED sürücülərini dəstəkləyir.

Reunion, M15 seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq inyeksiya qəlibindən avtomatlaşdırılmış montaj və 100% elektrik sınaqları vasitəsilə istehsal edir. Yivli kilidləmə mexanizmi vibrasiyaya davamlı cütləşməni təmin edir - küləyə, nəqliyyat vibrasiyasına və -40°C-dən +105°C-ə qədər istilik dövriyyəsinə məruz qalan qurğular üçün kritikdir.

Xarici işıqlandırma sistemlərini dizayn edən mühəndislər üçün bu birləşdirici, Reunion-un 15 illik istehsal təcrübəsi ilə dəstəklənən, LED tətbiqləri üçün xüsusi olaraq hazırlanmış etibarlı, təhlükəsiz və yığcam həlli təmin edir.

Əsas satış nöqtələri

M15 seriyası uzunmüddətli açıq hava qurğularının xüsusi tələblərinə cavab verən xüsusiyyətləri ilə açıq LED işıqlandırması üçün nəzərdə tutulmuşdur.

Texniki Spesifikasiyalar

Ümumi Spesifikasiyalar:

İşləmə temperaturu:-40°C ~ +105°C

Qoruma reytinqi:IP67 / IP68 (birləşdirilmiş)

Korpus materialı:PA66

Əlaqə materialı:Qızıl örtüklü mis ərintisi

Kontakt müqaviməti:≤3mΩ

Cütləşmə dövrləri:≥500

Dizayn standartı:LED işıqlandırma interfeysi standartlarına uyğundur

Yanma dərəcəsi:UL 94 V-0

Bütün materiallar RoHS uyğun gəlir

Tətbiqlər və Real Dünya İstifadəsi halları

M15 Series LED İşıq Konnektoru etibarlılıq və təhlükəsizliyin vacib olduğu açıq işıqlandırma proqramlarında yerləşdirilir.

Əsas Tətbiq Sahələri

Küçə və Magistral İşıqlandırma– LED küçə işıqları və magistral işıqlandırma sistemləri.

Tunel İşıqlandırması– Magistral və dəmir yolu tunelinin işıqlandırılması.

Memarlıq və Fasad İşıqlandırması– Konturların, körpülərin və abidələrin tikintisi.

Stadion və İdman İşıqlandırması– Geniş ərazilərin işıqlandırma sistemləri.

Xarici LED displeylər– Modul reklam lövhələri və geniş formatlı ekranlar.

Landşaft və Park İşıqlandırması– Yol işıqlandırması, dekorativ qurğular və bağ işıqlandırması.

Günəş Enerjisi ilə İşıqlandırma– Şəbəkədən kənar küçə və yolun işıqlandırılması.

Sertifikatlar və Keyfiyyət Təminatı

Reunion-un M15 LED konnektoru istehsal xətti ciddi proses nəzarəti altında işləyir. IP67 sızdırmazlığı faktiki daldırma testi vasitəsilə hər istehsal partiyasında yoxlanılır. Test qeydləri, material sertifikatları və yoxlama hesabatları keyfiyyət yoxlamalarınızı və müştəri sənədlərinin tələblərini dəstəkləyən hər bir partiya üçün saxlanılır.

Tez-tez verilən suallar (FAQ)

1. Nə üçün M15 LED konnektorunda keçiricilər arasında daxili arakəsmələr var—bu standart xüsusiyyətdirmi?

Çox nüvəli daxili bölmə dizaynı atəhlükəsizlik xüsusiyyəti LED işıqlandırma tətbiqləri üçün M15 seriyası üçün xüsusi olaraq hazırlanmışdır. Yüksək güclü LED qurğularında enerji təchizatı 350V DC-ə qədər olan gərginliklərdə >500W verə bilər. Əgər naqil izolyasiya təbəqəsi zədələnərsə (quraşdırma zamanı və ya vibrasiya nəticəsində), açıq keçiricilər qısaqapanaraq sürücünün nasazlığına və ya hətta yanğına səbəb ola bilər. Daxili arakəsmələr bağlayıcı gövdə daxilində keçiricilər arasında fiziki ayırma təmin edir, hətta izolyasiyanın pozulması halında belə təmasın qarşısını alır. Bu xüsusiyyətstandart deyil ümumi təyinatlı bağlayıcılarda (M8/M12) və M15 üçün əsas fərqləndiricidir. Reunion-un arakəsmələri izolyatorla ayrılmaz şəkildə qəliblənmişdir - ayrıca komponentlər kimi əlavə edilmir - birləşdiricinin xidmət müddəti ərzində effektiv qalmasını təmin edir.

2. M15 birləşdirici qayka üçün düzgün fırlanma momenti nədir və zamanla IP67 möhürünü necə saxlamaq lazımdır?

Xarici LED qurğularında IP67 sızdırmazlığına nail olmaq və saxlamaq üçün Reunion tövsiyə edir:

Cütləşmə anı– O-halqa panel səthinə toxunana qədər mufta qaykasını əl ilə sıxın, sonra əlavə fırlanma anı tətbiq edin.0,4-0,6 Nmtork açarı istifadə edərək. 0,8 Nm-dən çox olmamalıdır.

O-ring yoxlaması– Əvvəlcədən quraşdırılmış O-ring hər texniki xidmət dövründə yoxlanılmalıdır. Deformasiya, çatlama və ya sərtləşmə görünsə, dəyişdirin.

O-ring dəyişdirmə cədvəli– Gündəlik istilik dövriyyəsi ilə açıq hava qurğuları üçün profilaktik təmirin bir hissəsi kimi hər 2-3 ildən bir O-halqaları dəyişdirin.

Kabel əyilmə radiusu– Minimum əyilmə radiusunu qoruyun5 × kabel diametri kabel möhüründə gərginliyin qarşısını almaq üçün birləşdirici girişində.

Kabel oriyentasiyası– Sızdırmazlıq interfeysi yaxınlığında suyun yığılmasının qarşısını almaq üçün kabel çıxışını aşağı istiqamətləndirin.

Yenidən qoşulmadan əvvəl təmizlik– Zibilin möhürə zərər verməsinin qarşısını almaq üçün yenidən birləşdirməzdən əvvəl birləşdiricinin xarici hissələrini yumşaq yuyucu vasitə və su ilə təmizləyin.
