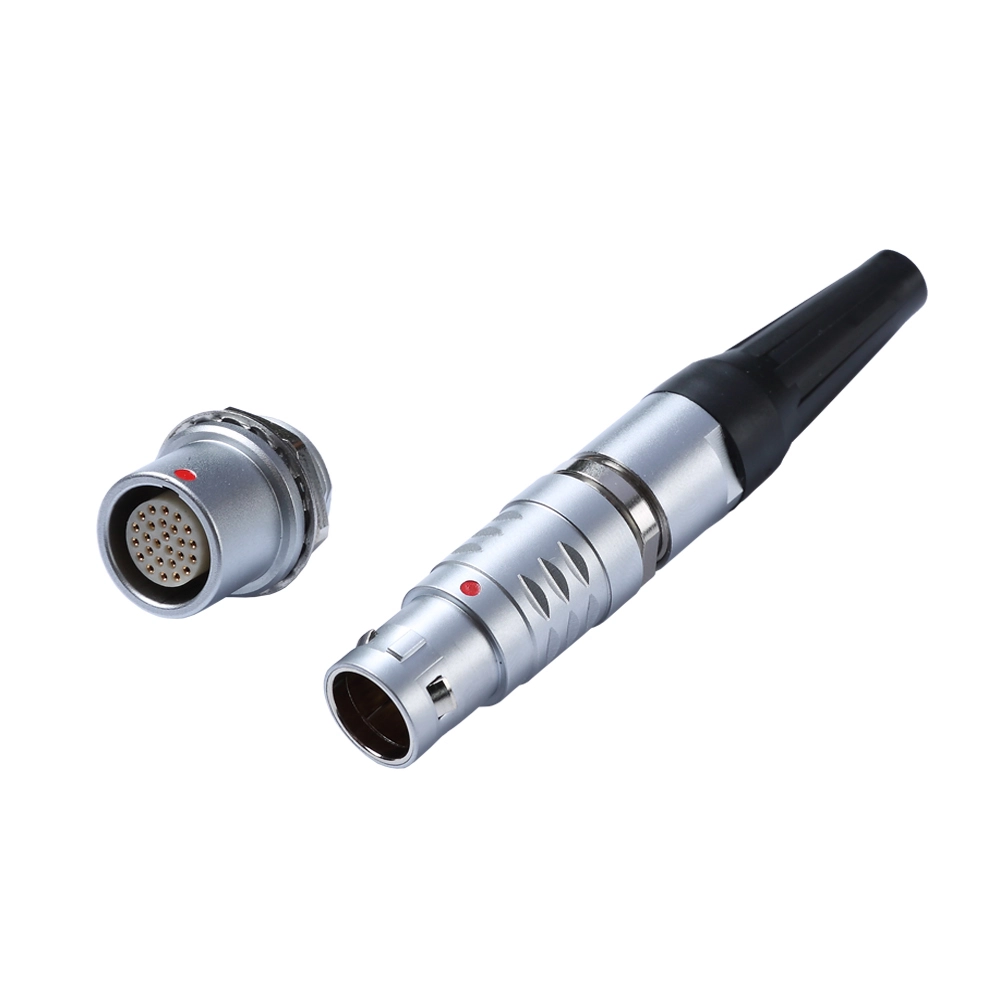

Birləşməetibarlı elektrik əlaqələri, rahat əməliyyat və kompakt inteqrasiya tələb edən proqramlar üçün birləşdirici həllər hazırlayır. TheB Seriyası Metal təkan çəkmə birləşdiricisisənaye, cihaz, tibbi və digər elektron tətbiqlərdə gündəlik cütləşməni və əlaqəni kəsməyi asanlaşdırarkən avadanlıq istehsalçılarına təhlükəsiz bağlantılar yaratmağa kömək edən təkan-çəkmə özünü kilidləmə mexanizmi ətrafında hazırlanmış dairəvi birləşdiricidir.
A B Seriyası Metal Push-çəkmə birləşdiricisi sürətli, etibarlı elektrik birləşmələrini dəstəkləmək üçün metal dairəvi korpusu təkan-çəkmə kilidləmə mexanizmi ilə birləşdirir. Seçilmiş konfiqurasiyadan asılı olaraq, bu bağlayıcı ailəsi çoxsaylı kontakt tənzimləmələrini, müxtəlif montaj üslublarını və lehim, qıvrım və ya PCB sonlandırma seçimlərini yerləşdirə bilər. Bu xüsusiyyətlər təkrar qoşulma, yerdən səmərəli quraşdırma və etibarlı siqnal və ya enerji ötürülməsi tələb edən avadanlıqları nəzərə almağa dəyər. Bu məqalə konnektorun necə işlədiyini, onun əsas dizayn üstünlüklərini, tətbiq ssenarilərini, seçim meyarlarını və keyfiyyət mülahizələrini izah edir. O, həmçinin, alıcıların yeni dizayn və ya dəyişdirmə layihəsi üçün birləşdirici təyin etməzdən əvvəl Reunion ilə təsdiq etməli olduğu texniki məlumatları əks etdirir.
A B Seriyası Metal Push-Çəkmə Konnektoru cütləşən komponentləri birləşdirmək və ayırmaq üçün təkanla özünü bağlama mexanizmindən istifadə edən dairəvi elektrik birləşdiricisidir. Adi yivli birləşdiricilərdən fərqli olaraq, adətən fırlanma ilə bərkidilmə tələb olunur, təkan çəkmə dizaynı istifadəçilərə fişini uyğun yuvasına daxil etməklə əlaqə yaratmağa imkan verir. Bağlayıcı düzgün birləşdirildikdə kilidləmə mexanizmi işə düşür və təyin edilmiş çəkmə hərəkəti ilə sərbəst buraxılır.
Metal korpus möhkəm mexaniki interfeys təmin edir və birləşdiricinin qoruyucu strukturu avadanlıqla düzgün birləşdirildikdə elektromaqnit uyğunluğuna töhfə verə bilər. Konfiqurasiyadan asılı olaraq, birləşdirici elektrik siqnalının ötürülməsini, enerji təchizatını və ya dövrə tələblərinin birləşməsini dəstəkləyə bilər.
Birləşmə-un B Series məhsul məlumatı çoxlu birləşdirici ölçüləri və konfiqurasiyaları əhatə edir. Mövcud variantlara düz və ya bucaqlı konstruksiyalar, müxtəlif kontakt tənzimləmələri və alternativ dayandırma üsulları daxil ola bilər. Alıcılar seçilmiş modelin dəqiq xüsusiyyətlərini yoxlamaq üçün müvafiq məhsul rəsminə və spesifikasiyasına müraciət etməlidirlər.
Məhsul haqqında ətraflı məlumat üçün Reunion B Series Metal Push-pull Connector səhifəsinə daxil olun.
Təkan-çəkmə mexanizmi cütləşmə interfeysinin təhlükəsizliyini itirmədən elektrik qoşulma əməliyyatlarını sadə etmək üçün nəzərdə tutulmuşdur. Onun fəaliyyətini üç mərhələdə başa düşmək olar.
Bu iş prinsipi tez-tez qoşulma dəyişiklikləri, texniki xidmətə giriş və ya qapalı məkanlarda əməliyyat tələb edən avadanlıqlarda xüsusilə faydalıdır. Bu, bir neçə bərkitmə addımı tələb edən əlaqə sistemləri ilə müqayisədə təkrar konnektorla işləməyə sərf olunan vaxtı azalda bilər.
Bununla belə, kilidləmə mexanizmi düzgün quraşdırmanın əvəzi kimi qəbul edilməməlidir. Kabel gərginliyi, konnektorun yanlış hizalanması, uyğun olmayan cütləşmə hissələri və düzgün idarə edilməməsi hələ də əlaqə performansını poza bilər. İstifadəçilər cütləşmə, buraxılış və kabelin idarə edilməsi üçün istehsalçının təlimatlarına əməl etməlidirlər.
Öz-özünə qapanan dizayn sürətli cütləşməni və qəsdən sərbəst buraxılmasını dəstəkləyir. Operatorlar müftə qaykasını döndərmədən müntəzəm olaraq elektrik dövrələrini qoşmalı və ya ayırmalı olduqda faydalıdır.
Metal qabıq davamlı birləşdirici quruluşu təmin edir və müvafiq dizayn edilmiş sistemlərdə qoruyucu davamlılığı dəstəkləyə bilər. Effektiv elektromaqnit müdaxiləsindən qorunma tam əlaqədən, o cümlədən qabıq kontaktından, kabel ekranından, torpaqlamadan və quraşdırma keyfiyyətindən asılıdır.
Fərqli avadanlıq dizaynları müxtəlif sayda elektrik dövrələri tələb edir. B Series ailəsi mühəndislərə siqnal sayına, güc tələblərinə, mövcud sahəyə və naqil arxitekturasına görə variantları qiymətləndirməyə imkan verən çoxsaylı kontakt konfiqurasiyalarını ehtiva edir. Seçilmiş model üçün kontaktların dəqiq sayı və onların elektrik göstəriciləri yoxlanılmalıdır.
Məhsul konfiqurasiyasından asılı olaraq, dayandırma seçimlərinə aşağıdakılar daxil ola bilər:
Konnektor təyin edilməzdən əvvəl əlaqə tərzi, keçirici ölçüsü, montaj alətləri və quraşdırma sahəsi birlikdə qiymətləndirilməlidir.
Açarlama xüsusiyyətləri ştepseli düzgün cütləşmə oriyentasiyasına yönəltməyə kömək edir. Bu, yanlış hizalanma riskini azalda və montajın ardıcıllığını yaxşılaşdıra bilər, xüsusən də avadanlıqda çoxlu oxşar bağlayıcılar olduqda.
B Seriyası Metal təkan çəkmə birləşdiricisi kompakt dairəvi interfeysdən və rahat əlaqə idarəetməsindən faydalanan avadanlıq üçün nəzərdə tutula bilər. Faktiki uyğunluq seçilmiş modelin elektrik, mexaniki və ətraf mühit göstəricilərindən asılıdır.
Tibbi, təhlükəsizlik baxımından kritik və ya digər tənzimlənən tətbiqlər üçün birləşdirici tam avadanlıq dizaynının tələblərinə cavab verməlidir. Bağlayıcının ümumi məhsul təsviri hər bir tətbiq üçün xüsusi standarta uyğunluğu müstəqil şəkildə müəyyən etmir.
Yalnız görünüşə və ya qabıq ölçüsünə əsaslanaraq birləşdiricinin seçilməsi uyğunluq problemlərinə səbəb ola bilər. Mühəndislər və satınalma qrupları sifariş verməzdən əvvəl tam elektrik və mexaniki tələbləri qiymətləndirməlidirlər.
Avadanlığın neçə güc və siqnal dövrəsinə ehtiyacı olduğunu müəyyənləşdirin. Nəzərdə tutulan naqil arxitekturasına icazə verin və seçilmiş əlavənin tələb olunan kontakt quruluşunu dəstəklədiyini təsdiqləyin. Oxşar xarici ölçüləri olan bağlayıcıların eyni daxili quruluşa malik olduğunu düşünməyin.
Konnektorun dəqiq konfiqurasiyası üçün nominal cərəyanı və iş gərginliyini yoxlayın. Bu dəyərlər kontakt diametri, kontakt sayı, keçirici ölçüsü, temperatur və iş şəraiti ilə dəyişə bilər. Bir modelin maksimum reytinqi heç vaxt bütün seriyaya avtomatik tətbiq edilməməlidir.
Avadanlıq dizaynına və istehsal prosesinə uyğun olaraq lehim, qıvrım və ya PCB sonunu seçin. Tələb olunan alətləri, kabel spesifikasiyasını, PCB sxemini və mövcud montaj yerini təsdiqləyin.
Fiş və priz hissələrinin nömrələrini, qabıq ölçülərini, panelin kəsilməsini, montaj quruluşunu və kabel diametri diapazonunu yoxlayın. Əvəzedici layihələr üçün yalnız məhsul adına etibar etməkdənsə, mövcud birləşdiricinin çertyojlarını və əlaqə quruluşunu müqayisə edin.
İşləmə temperaturunu, rütubəti, vibrasiyanı, mexaniki zərbəni, korroziyaya məruz qalmasını və daxilə mühafizəni nəzərdən keçirin. Nəzərdə tutulan mühitə uyğun mühafizə səviyyəsini seçin və tam yığılmış əlaqənin tələblərə cavab verdiyinə əmin olun.
Aşağıdakı cədvəl yeni avadanlıq dizaynı üçün B Seriyası birləşdiricisini qiymətləndirərkən nəzərə alınmalı olan əsas amilləri ümumiləşdirir.
| Seçim faktoru | Nə yoxlamaq | Niyə vacibdir |
|---|---|---|
| Əlaqə sayı | Elektrik kontaktlarının sayı və təşkili | Bağlayıcının tələb olunan sxemləri dəstəklədiyini təmin edir |
| Elektrik reytinqləri | Nominal cərəyan, iş gərginliyi və əlaqə xüsusiyyətləri | Elektrik gərginliyinin və uyğun olmayan iş şəraitinin qarşısını alır |
| Xitam növü | Lehim, qıvrım və ya PCB konfiqurasiyası | Naqillərin çəkilməsi üsulunu, alətləri və montaj tələblərini müəyyən edir |
| Bağlayıcı istiqaməti | Mümkünsə düz və ya bucaqlı tikinti | Kabel marşrutu və quraşdırma sahəsini yerləşdirməyə kömək edir |
| Kilidləmə və hizalama | Uyğun cütləşmə hissələri və açarların təşkili | Yanlış cütləşmə və gözlənilmədən kəsilmə risklərini azaldır |
| Ətraf mühitin mühafizəsi | IP reytinqi, temperatur, rütubət, vibrasiya və korroziya şəraiti | Nəzərdə tutulan mühitdə etibarlı əməliyyatı dəstəkləyir |
| Xidmət tələbləri | Gözlənilən cütləşmə tezliyi və texniki xidmət girişi | Bağlayıcının əməliyyat prosesinə uyğun olub olmadığını müəyyən etməyə kömək edir |
Bu cədvəl seçim yoxlama siyahısıdır, rəsmi məhsul məlumat cədvəlini əvəz etmir. Dəqiq hissə nömrəsi üçün mövcud texniki sənədlərlə hər bir kritik dəyəri təsdiq edin.
Düzgün quraşdırma avadanlığın xidmət müddəti ərzində birləşdirici performansını qorumağa kömək edir. Səhv yığılarsa və ya nominal həddən kənar şərtlərə məruz qalarsa, hətta yaxşı dizayn edilmiş bağlayıcı vaxtından əvvəl sıradan çıxa bilər.
Təmizləmə üsulları və sürtkü yağları, əgər icazə verilirsə, istehsalçının göstərişlərinə əməl etməlidir. Təsdiqlənməmiş kimyəvi maddələr və ya aşındırıcı alətlər təmas örtüyünə, izolyasiyaya və ya möhürləyici komponentlərə zərər verə bilər.
OEM layihələri və təkrar istehsal sifarişləri üçün birləşdirici keyfiyyəti təkcə ümumi iddialarla deyil, sənədləşdirilmiş tələblərlə qiymətləndirilməlidir. Strukturlaşdırılmış qiymətləndirmə satınalma qruplarına təchizatçıları müqayisə etməyə və inteqrasiya risklərini azaltmağa kömək edə bilər.
Bağlayıcını təsdiq etməzdən əvvəl aşağıdakı məqamları nəzərdən keçirin:
Birləşmə-un B Series məhsul səhifəsi məhsulun qiymətləndirilməsi üçün başlanğıc nöqtəsini təmin edir. Kritik dizayn qərarları üçün alıcılar cari modelin spesifik xüsusiyyətlərini almalı və təklif olunan konfiqurasiyanın onların tələblərinə cavab verdiyini təsdiq etməlidirlər.
Onun əsas üstünlüyü təkan-çəkmə öz-özünə kilidləmə əməliyyatı və metal dairəvi birləşdirici strukturun birləşməsidir. Bu dizayn uyğun avadanlıqda təhlükəsiz birləşmələri dəstəkləyərkən təkrar cütləşməni və əlaqəni kəsməyi asanlaşdıra bilər.
Seçilmiş modeldən asılı olaraq, seçimlərə lehim, qıvrım və PCB kontaktları daxil ola bilər. Alıcılar dəqiq hissə nömrəsi üçün mövcud bitirmə tərzini və montaj tələblərini təsdiqləməlidirlər.
Elektrik, mexaniki, təmizləmə və ətraf mühit tələbləri tətbiqə uyğun olduqda, uyğun tibbi və diaqnostik avadanlıq üçün uyğun ola bilər. Tam cihaz istehsalçısı istifadə etməzdən əvvəl bütün müvafiq normativ və təhlükəsizlik tələblərini yoxlamalıdır.
Xeyr. Ətraf mühitin mühafizəsi konnektorun dizaynına və konfiqurasiyasına görə dəyişir. Alıcılar qeyd olunan IP reytinqini və onun birləşdirilmiş montaja, birləşdirilməmiş konnektora və ya başqa müəyyən edilmiş vəziyyətə aid olub olmadığını yoxlamalıdır. Yalnız bir metal korpusun suya davamlı qorunma təmin etdiyini düşünməyin.
Tələb olunan kontakt sayını, elektrik göstəricilərini, fiş və priz növlərini, sonlandırma metodunu, kabel ölçülərini, montaj tələblərini, iş mühitini və təxmin edilən sifariş miqdarını təmin edin. Mövcud hissə nömrəsi, çertyoj və ya nümunə də təchizatçıya uyğunluğu qiymətləndirməyə kömək edə bilər.
A B Seriyası Metal Push-pull Konnektoru rahat əlaqə idarəetməsi, təhlükəsiz özünü bağlama və yığcam dairəvi elektrik interfeysi tələb edən avadanlıq üçün praktik seçim ola bilər. Düzgün konfiqurasiya kontaktların sayından, cərəyan və gərginlik dərəcələrindən, dayandırma üsulundan, mexaniki uyğunluqdan və ətraf mühit tələblərindən asılıdır. Təfərrüatlı spesifikasiyaları yoxlamaq və nəzərdə tutulan avadanlıq daxilində birləşdiricini təsdiqləməklə mühəndislər və satınalma qrupları daha inamlı satınalma qərarları qəbul edə bilərlər. Mövcud məhsul məlumatını nəzərdən keçirmək üçün Reunion-dan B Series Metal Push-pull Connector-u araşdırın. Əgər siz yeni dizayn planlaşdırırsınızsa, mövcud konnektoru əvəz edirsinizsə və ya həcmli istehsal üçün komponentlər axtarırsınızsa,bizimlə əlaqə saxlayıntexniki tələblərinizi müzakirə etmək, uyğun konfiqurasiyaları təsdiqləmək və tətbiqiniz üçün məhsul təfərrüatlarını tələb etmək.
-
