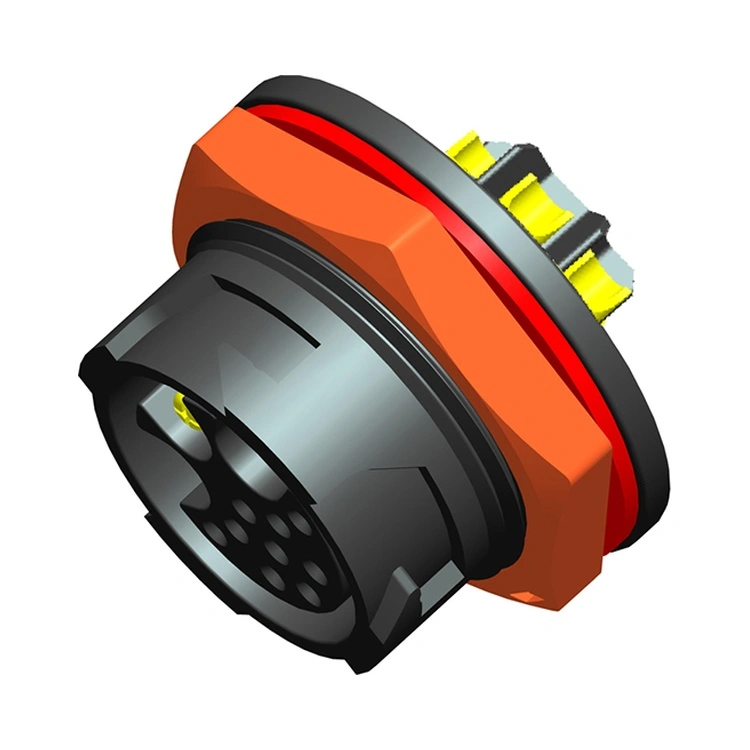

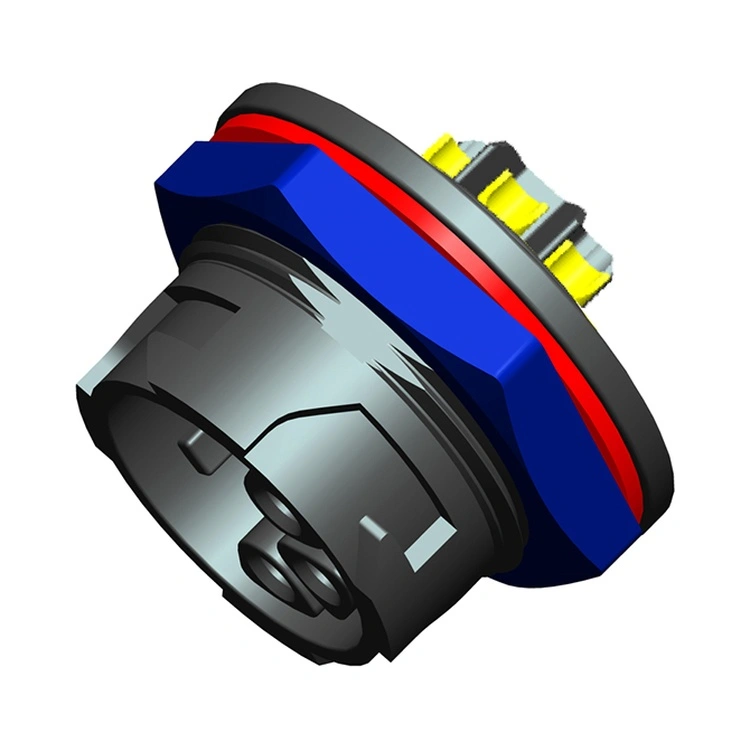

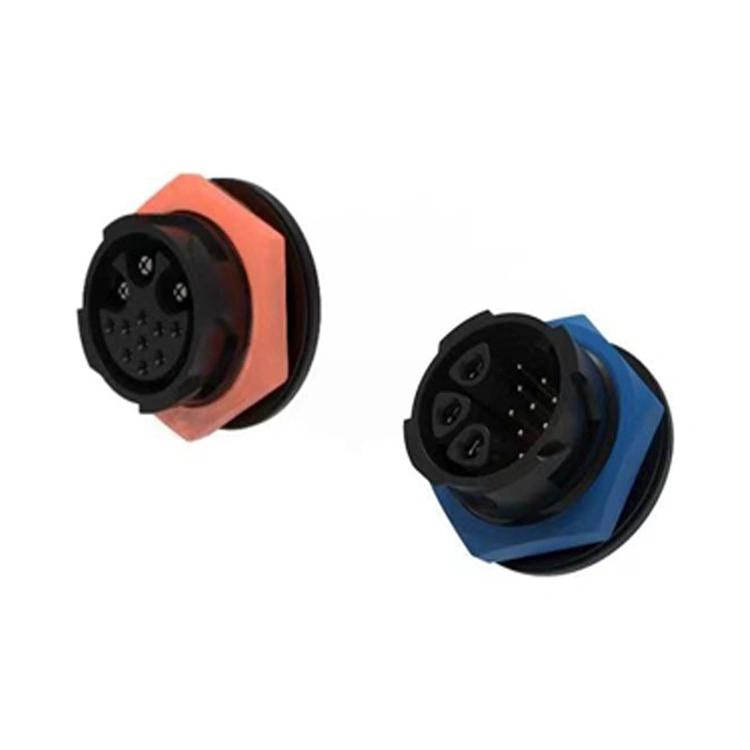

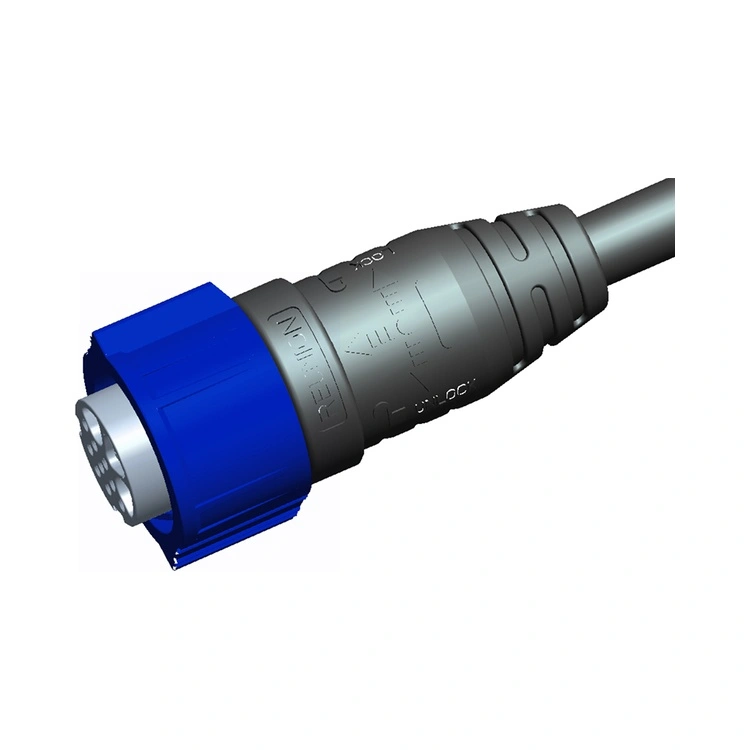

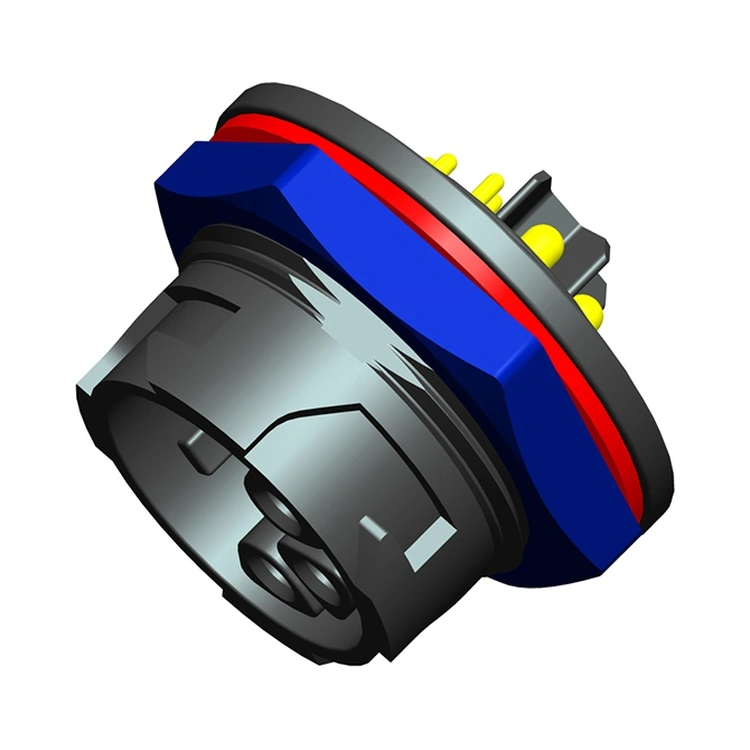

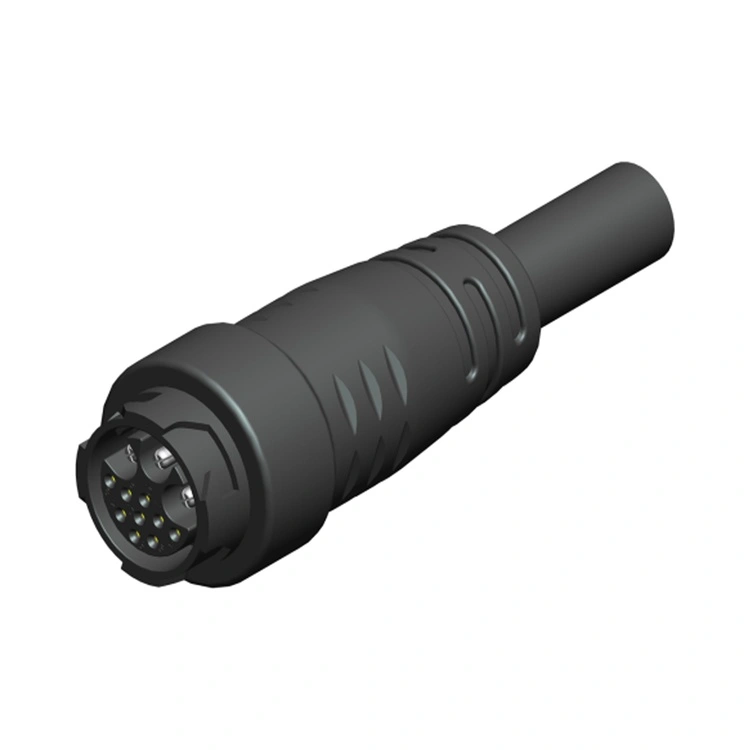

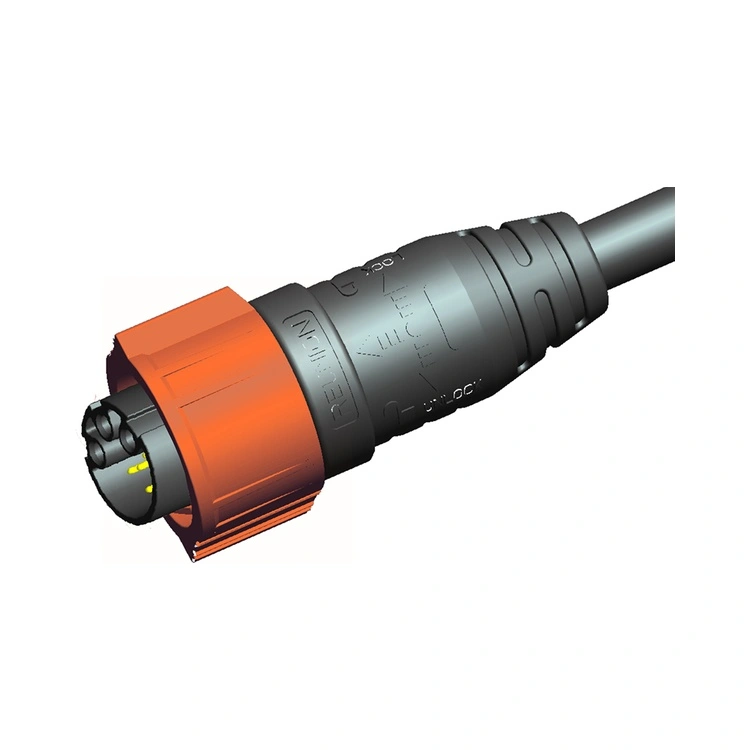

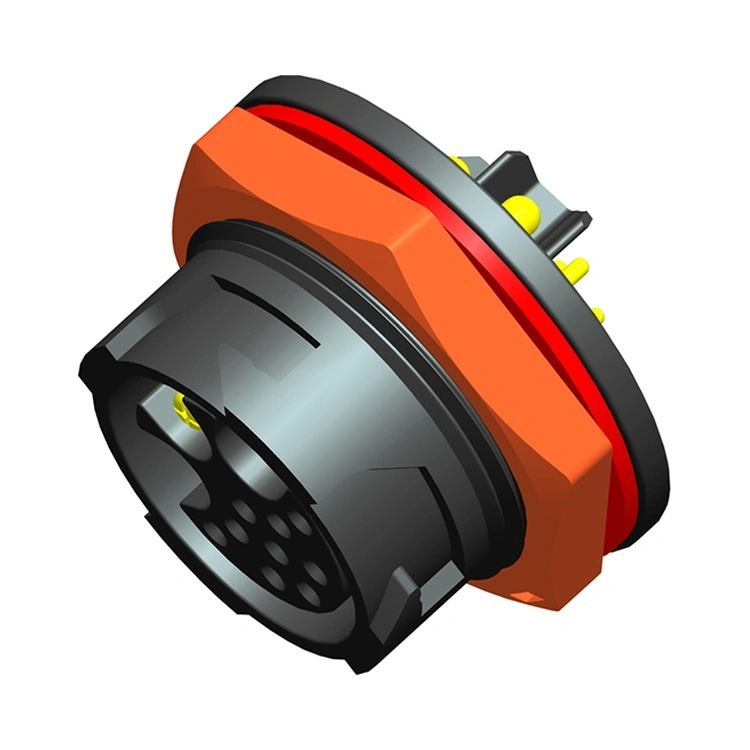

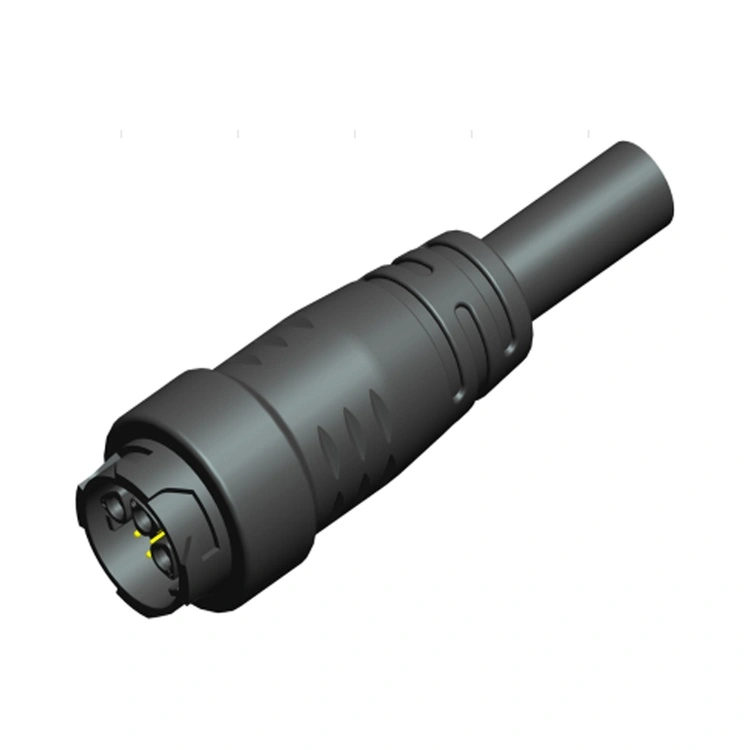

X Series Power & Signal Hybrid Connector Reunion-un enerji təchizatı və siqnal ötürülməsini tək, yer qənaət edən korpusda birləşdirən yenilikçi interconnect həllidir. Bu konnektor bir neçə əlaqə növünü bir interfeysə inteqrasiya etməklə panel sahəsini, kabel sayını və quraşdırma mürəkkəbliyini azaltmaq üçün avadanlıq istehsalçılarının artan tələbinə cavab verir.
Güc kontaktları təhlükəsiz, aşağı müqavimətli birləşmələr üçün nəzərdə tutulmuşdur, siqnal kontaktları isə qorunur və çarpışmanı minimuma endirmək üçün yerləşdirilir. Reunion X seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq emal və enjeksiyon qəlibindən avtomatlaşdırılmış montaj və 100% elektrik sınaqları vasitəsilə istehsal edir. Qabaqcıl sənaye avadanlığı, akkumulyator, enerji, ebike, LED və ya robototexnika layihələndirən mühəndislər üçün bu birləşdirici naqilləri asanlaşdıran və ümumi sistem sahəsini azaldan etibarlı, səmərəli həll təqdim edir.
| Xüsusiyyət | Fayda |
| Bir Konnektorda Güc və Siqnal | Tək interfeysdə enerji təchizatı (30A-a qədər) və siqnal ötürülməsini birləşdirir—panel sahəsini və kabel sayını azaldır. |
| Sürətli fırlanma kilidləmə sistemi | Səsli kilid təsdiqi ilə sürətli, tək əlli cütləşmə - quraşdırma və texniki xidmət vaxtını azaldır. |
| IP67 Ətraf Mühitin Mühərriki | Toz keçirməz və müvəqqəti suya batırılmaya qarşı qorunur - sənaye və açıq hava tətbiqləri üçün etibarlıdır. |
| Çoxsaylı Güc Siqnal Konfiqurasiyaları | 1X seriyası: 2+4 pin 3X seriyası: 3+9 sancaqlar —müxtəlif güc və siqnal tələblərinə uyğunlaşır. |
| Plastik korpus | Neylon material—UL94-V0, korroziyaya davamlı, aşınmaya davamlıdır |
| Qızılla örtülmüş kontaktlar | Aşağı təmas müqaviməti və korroziyadan qorunma - yüzlərlə cütləşmə dövrü ərzində performansını saxlayır. |
| -40°C ilə +105°C arası işləmə | Geniş temperatur diapazonu ekstremal sənaye və açıq hava şəraitini əhatə edir. |
| Parametr | Spesifikasiya |
| Əlaqə Konfiqurasiyaları | 3 güc + 9 siqnal |
| Güc kontakt cərəyanı | Hər əlaqə üçün 30A-a qədər |
| Güc gərginliyi | 300V AC/DC-ə qədər |
| Siqnal kontakt cərəyanı | Hər əlaqə üçün 5A-a qədər |
| Siqnal gərginliyi | 30V DC-ə qədər |
| Əlaqə müqaviməti | ≤5mΩ |
| İzolyasiya Müqaviməti | ≥2000MΩ |
| Dielektrik müqavimət | 1 dəqiqə üçün 1500V AC |
| Cütləşmə dövrləri | ≥1000 dəfə |
| İşləmə temperaturu | -40°C ~ +105°C |
| Qoruma reytinqi | IP67 (birləşdirilmiş vəziyyət) |
| Korpus materialı | PA6+GF qara rəng |
| Əlaqə materialı | C54400 & C3602 qızıl örtüklü və nel örtüklü |

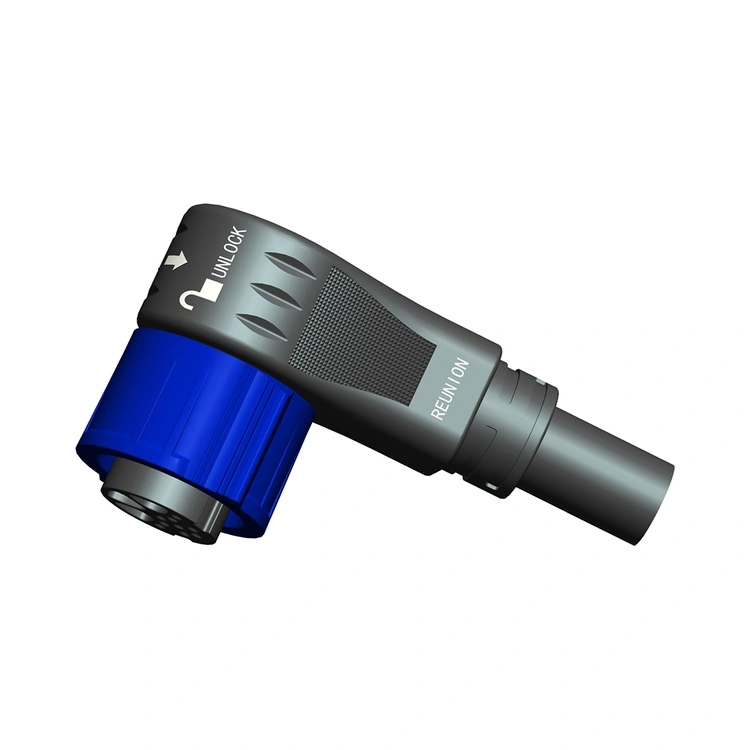

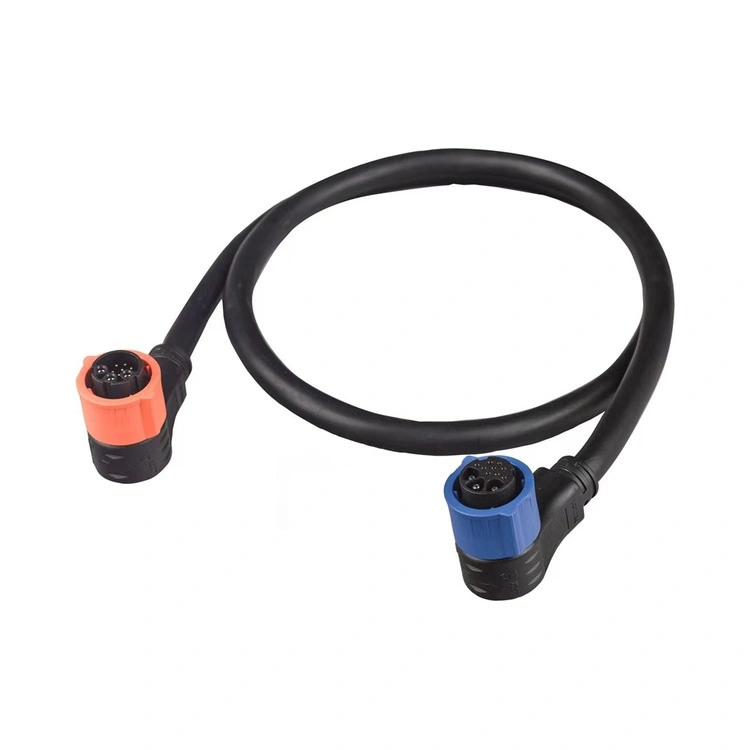

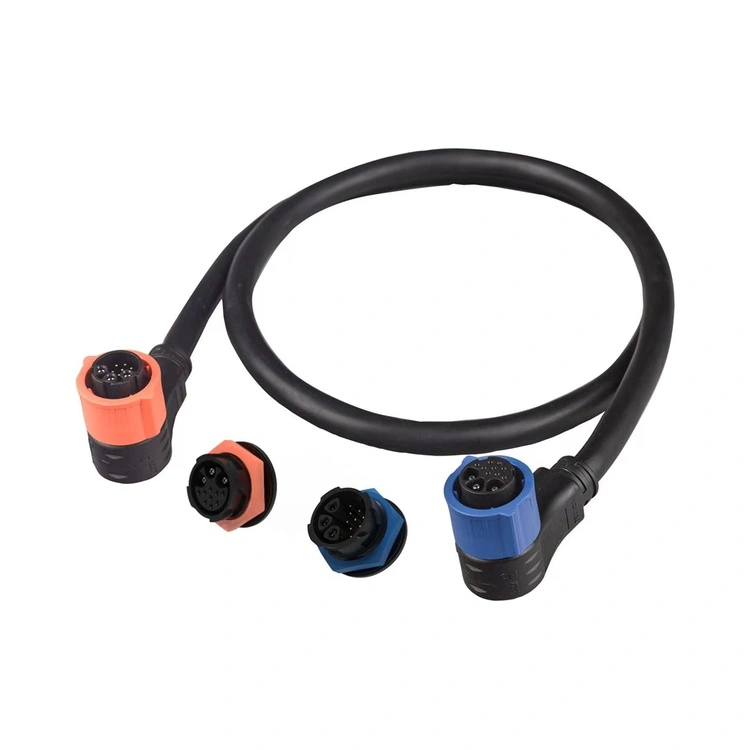

| Kabel çıxışı | Düz və ya düzbucaqlı |
| Aspekt | Reunion X Series Hibrid | Ayrı Güc + Siqnal Bağlayıcıları | Premium Avropa Hibrid Konnektor Brendləri |
| Panel Məkanı | Bir panel kəsilməsi tələb olunur | Panelin iki kəsilməsi tələb olunur | Bir panel kəsilməsi |
| Kabel sayı | Bir kabel tələb olunur | İki kabel tələb olunur | Bir kabel |
| Qiymət | Həcmi uyğun qiymət | Aşağı komponent dəyəri, daha yüksək quraşdırma dəyəri | 3-4 dəfə yüksəkdir |
| Quraşdırma vaxtı | Azaldılmış (bir bağlayıcı) | Genişləndirilmiş (iki bağlayıcı) | Azaldılmış |
| IP67 Sızdırmazlıq | Standart | Dəyişən | Standart |
| Əlaqə Konfiqurasiyaları | Çoxlu seçimlər - hərtərəfli | Özelleştirilebilir | Məhdud diapazon |
| Güc reytinqi | 30A-a qədər | Oxşar | Oxşar |
| 100% Elektrik Testi | Hər bir vahid | Nümunə əsaslı | Nümunə əsaslı |
| İzləmə qabiliyyəti | ERP izlənilə bilər | Dəyişən | Bəli |
| Təqdimat vaxtı | 12-15 gün | 4-8 həftə | 4-8 həftə |
| Fərdiləşdirmə | Aşağı MOQ | Dəyişən | Yüksək MOQ |
Reunion üstünlüyü: Siz inteqrasiya olunmuş güc-siqnal bağlantısı, azaldılmış panel sahəsi tələbləri və sadələşdirilmiş kabel idarəetməsini əldə edirsiniz - bunların hamısı Avropa brendlərinin yüksək qiyməti olmadan sərfəli qiymətlərlə.
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - təsdiqlənmiş tullantıların azaldılması və davamlı təcrübələr. |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi—diaqnostika və ya monitorinq avadanlıqlarında istifadə edilən X seriyası üçün tətbiq edilir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
Reunion-un X seriyalı istehsal xətti ciddi proses nəzarəti altında fəaliyyət göstərir. IP67 sızdırmazlığı faktiki daldırma testi vasitəsilə hər istehsal partiyasında yoxlanılır. Hər bir partiya üçün sınaq qeydləri, material sertifikatları və yoxlama hesabatları saxlanılır.
Əsas üstünlük ondan ibarətdiryer və kabel səmərəliliyi. Hibrid birləşdirici:
Panel kəsiklərini azaldır– Bir birləşdirici və iki və ya üç ayrı birləşdirici.
Kabel sayını azaldır– Bir kabel qurğusu və çoxlu kabellər.
Quraşdırmanı asanlaşdırır– Bir cütləşmə əməliyyatı və birdən çox əməliyyat.
Potensial uğursuzluq nöqtələrini azaldır– Daha az əlaqə daha az uğursuzluq nöqtəsi deməkdir.
Kabel idarəetməsini yaxşılaşdırır– Bir kabeli yönləndirmək və qorumaq daha asandır.
Tibbi cihazlar, robot texnikası və ya yığcam sənaye idarəetmələri kimi məhdud panel sahəsi olan avadanlıqlar üçün hibrid birləşdirici çox vaxt vacibdir.
Reunion aşağıdakı quraşdırma təcrübələrini tövsiyə edir:
Cütləşmə– Səsli klik kilidi təsdiq edənə qədər möhkəm itələyin.
O-ring yoxlaması– Deformasiya, çatlama və ya bərkimə görünsə, O-ringi dəyişdirin.
Kabel əyilmə radiusu- Minimum saxlamaq5 × kabel diametri bağlayıcı girişində.
Orientasiya– Xarici/yuyan qurğular üçün kabel çıxışını aşağı istiqamətləndirin.
