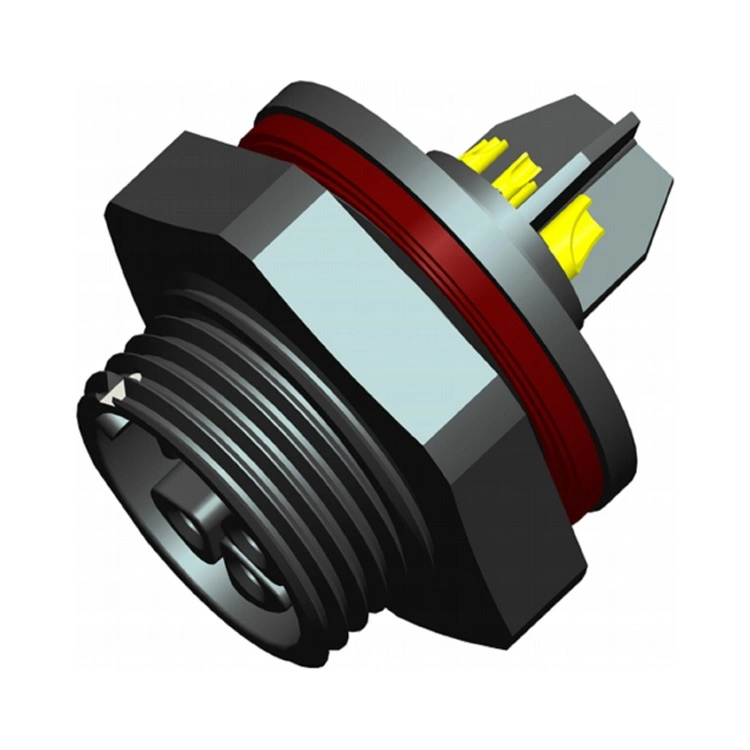

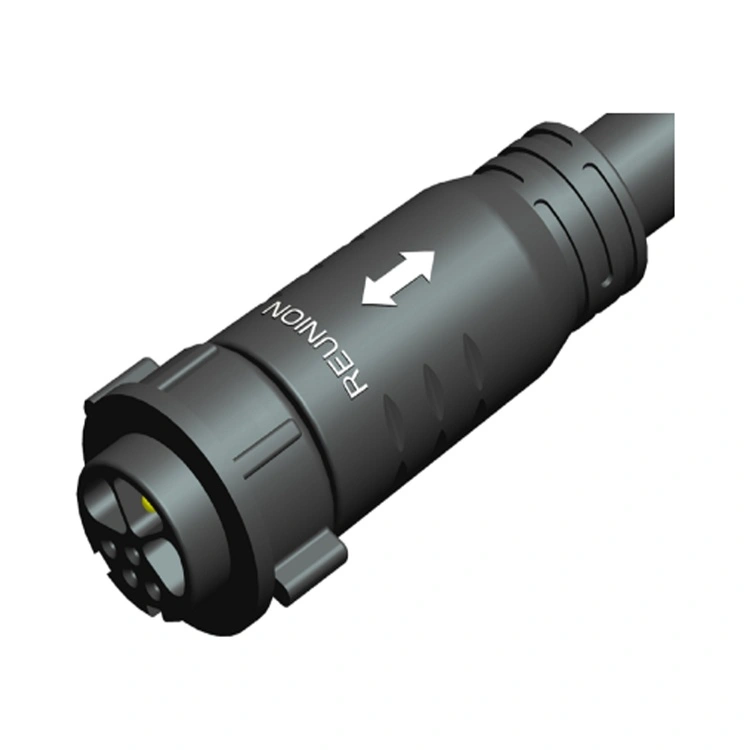

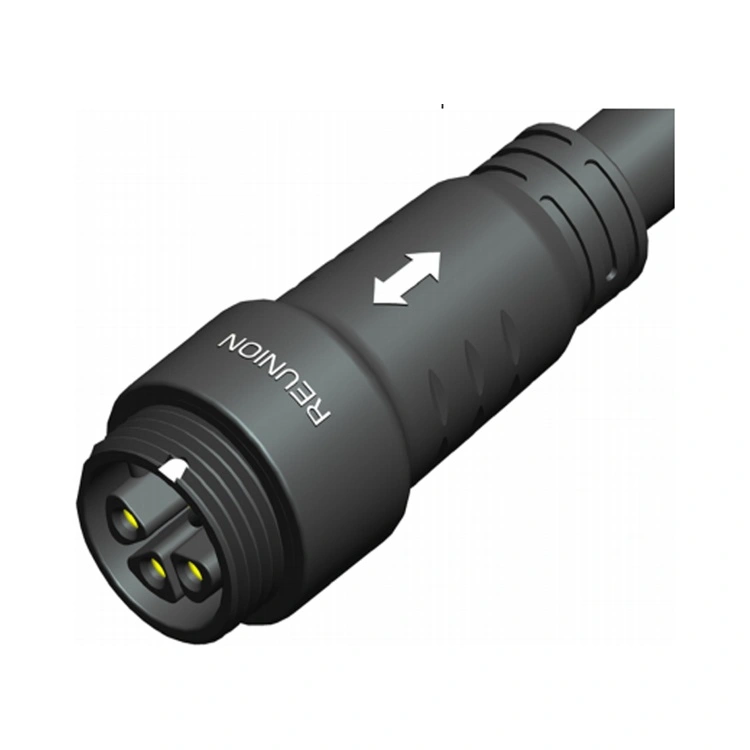

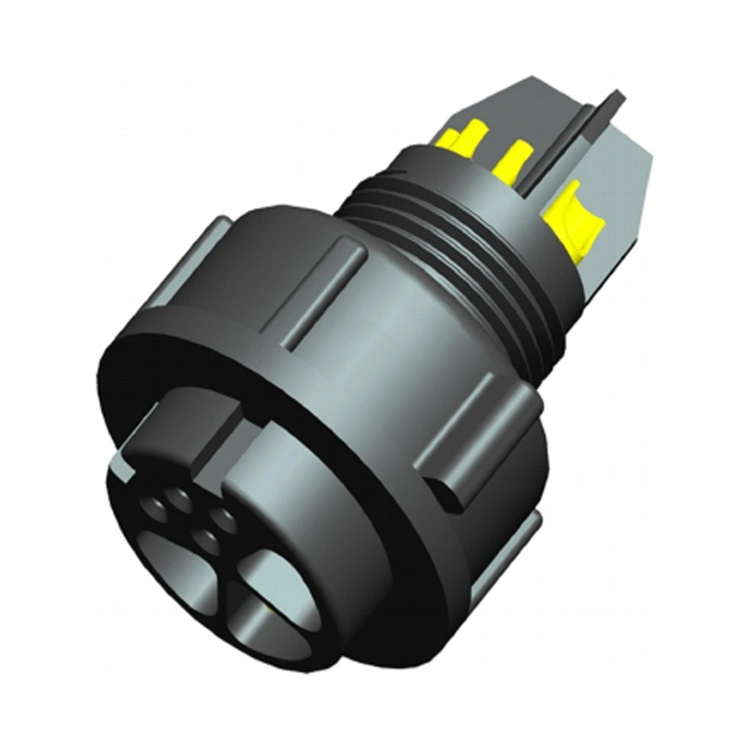

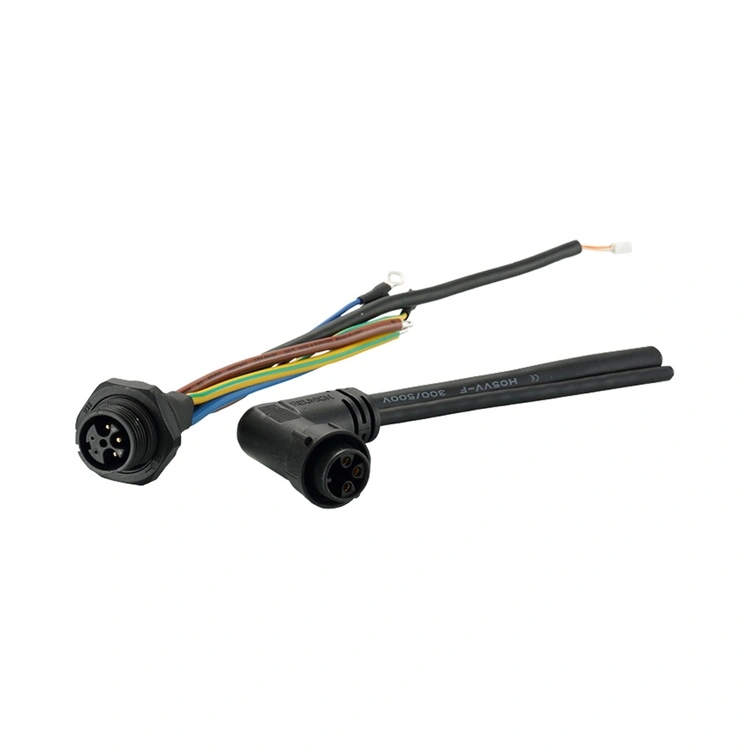

M Seriyası Güc və Siqnal Hibrid Konnektoru, tək kompakt korpusda həm enerji, həm də məlumat ötürülməsi tələb edən proqramlar üçün Reunion-un inteqrasiya olunmuş interconnect həllidir. Bu birləşdirici M-seriyasının möhkəm ekoloji sızdırmazlığı və yivli kilidləmə mexanizmini hibrid güc-siqnal kontakt konfiqurasiyaları ilə birləşdirir - ayrı güc və siqnal kabellərinə ehtiyacı aradan qaldırır.
Güc kontaktları 14 AWG-ə qədər naqil ölçüləri ilə etibarlı, aşağı müqavimətli birləşmələr üçün nəzərdə tutulmuşdur, siqnal kontaktları isə çarpazlığı minimuma endirmək üçün qorunur və yerləşdirilir. Reunion M seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq emaldan avtomatlaşdırılmış montaja və 100% elektrik sınaqlarına qədər istehsal edir. Kompakt sənaye avadanlığı, robototexnika və ya avtomatlaşdırılmış sistemlər layihələndirən mühəndislər üçün bu birləşdirici naqillərin mürəkkəbliyini və panel sahəsi tələblərini azaldan etibarlı, səmərəli həll təmin edir.
| Xüsusiyyət | Fayda |
| Bir Konnektorda Güc və Siqnal | Gücün çatdırılmasını (22A-a qədər) və siqnal ötürülməsini bir interfeysdə birləşdirir — panel yerini, kabel sayını və quraşdırma vaxtını azaldır. |
| IP67 Ətraf Mühitin Mühərriki | Toz keçirməz və müvəqqəti suya batırılmaya qarşı qorunur - sənaye, yuyulma və açıq mühitlər üçün etibarlıdır. |
| Yivli Kilidləmə Mexanizmi | Vibrasiyaya davamlı cütləşmə—yüksək vibrasiyalı tətbiqlərdə təsadüfən əlaqənin kəsilməsinin qarşısını alır. |
| Çoxsaylı Güc Siqnal Konfiqurasiyaları | 1M seriyası 2+4Pin, 7Pin və 9Pin 2M seriyası 3+2, 3+4Pin və 9Pin—müxtəlif güc və siqnal tələblərinə uyğunlaşır. |
| Qızılla örtülmüş kontaktlar | Aşağı təmas müqaviməti və korroziyadan qorunma - yüzlərlə cütləşmə dövrü ərzində performansını saxlayır. |
| -40°C ilə +105°C arası işləmə | Geniş temperatur diapazonu ekstremal sənaye və açıq hava şəraitini əhatə edir. |
| Çevik Sonlandırma Seçimləri | Lehim, dip-lehim və PCB—müxtəlif montaj üsullarına uyğunlaşır. |
| Parametr | 1M seriyası | 2M seriyası |
| Əlaqə Konfiqurasiyaları | 2+4 sancaq, 7 sancaq, 8 sancaq | 3+2 sancaq, 3+4 sancaq, 9 sancaq |
| Güc cərəyanı | 12A | 22A |
| Güc gərginliyi | 250V | 800V |
| Siqnal cərəyanı | 6A | 9A |
| Siqnal gərginliyi | 50V-a qədər AC/DC | |
| İzolyasiya Müqaviməti | ≥2000MΩ | ≥2000MΩ |
| Cütləşmə dövrləri | ≥1000 dəfə | ≥1000 dəfə |
| İşləmə temperaturu | -40°C ~ +105°C | -40°C ~ +105°C |
| Qoruma reytinqi | IP67 (birləşdirilmiş vəziyyət) | IP67 (birləşdirilmiş vəziyyət) |
| Korpus materialı | PA6 | PA6 |
| Əlaqə materialı | Qızıl örtüklü mis ərintisi | Qızıl örtüklü mis ərintisi |
M Seriyası Güc və Siqnal Hibrid Konnektoru birləşdirilmiş güc-siqnal bağlantısının avadanlığın dizaynını asanlaşdırdığı və quraşdırma mürəkkəbliyini azaltdığı sənayelərdə tətbiq olunur.
Robototexnika – Mühərrik gücü + kodlayıcı rəyi, qolun ucu alət gücü + sensor siqnalları.
Sənaye Avtomatlaşdırılması – Ötürücü gücü + mövqe rəyi, klapan nəzarəti + vəziyyətin monitorinqi.
Tibbi Cihazlar – Nasos gücü + axın sensoru siqnalları, diaqnostika avadanlığının gücü + data.
LED İşıqlandırma – Yüksək güclü LED sürücüləri + DALI/DMX nəzarət siqnalları.
Sənaye Sensorları – Sensor gücü + IO-Link rabitəsi.
Avtomobil İstehsalı – Montaj xətti avadanlığının gücü + nəzarət siqnalları.
Bərpa olunan Enerji – Günəş izləyicisi gücü + mövqe rəyi.
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - təsdiqlənmiş tullantıların azaldılması və davamlı təcrübələr. |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi—diaqnostika və ya monitorinq avadanlıqlarında istifadə edilən M seriyası üçün tətbiq edilir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
Reunion-un M seriyalı istehsal xətti ciddi proses nəzarəti altında fəaliyyət göstərir. IP67 sızdırmazlığı faktiki daldırma testi vasitəsilə hər istehsal partiyasında yoxlanılır. Hər bir partiya üçün sınaq qeydləri, material sertifikatları və yoxlama hesabatları saxlanılır.

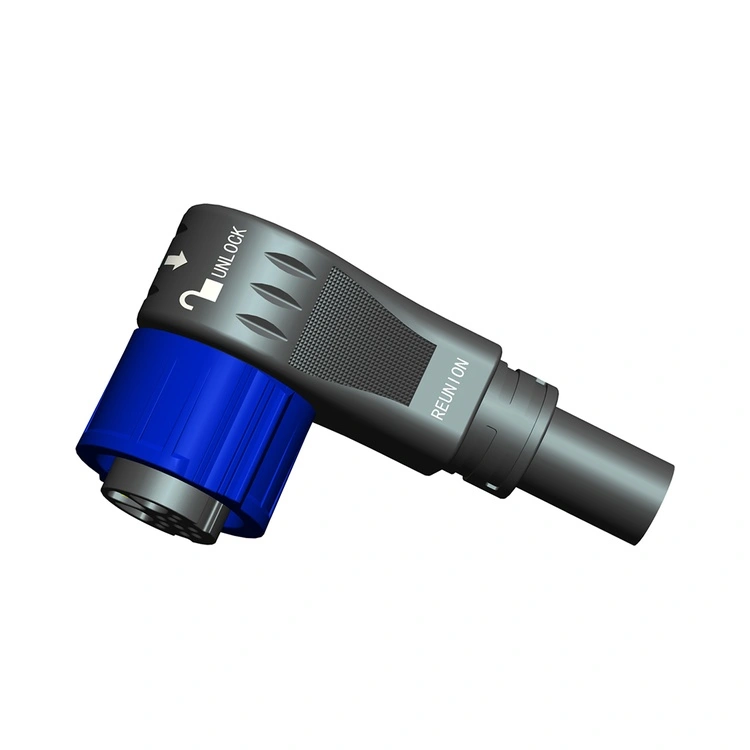

Hər iki bağlayıcı güc və siqnalı vahid interfeysdə birləşdirir, lakin onlar müxtəlif tətbiq ehtiyaclarına xidmət edir:
| Aspekt | M seriyası hibrid | X Series Hibrid |
| Kilidləmə Mexanizmi | Yivli kilidləmə sistemi | Sürətli fırlanma kilidləmə sistemi |
| Sızdırmazlıq | IP67 (standart) | IP67 (standart) |
| Güc reytinqi | 22A-a qədər | 30A-a qədər |
| Qabıq Ölçüsü | 1M, 2M seriyası | 1X, 3X seriyası |
| İlkin Tətbiq | Sənaye, robototexnika, LED işıqlandırma, | Test avadanlığı, robototexnika, batareya, enerji, LED displey |
