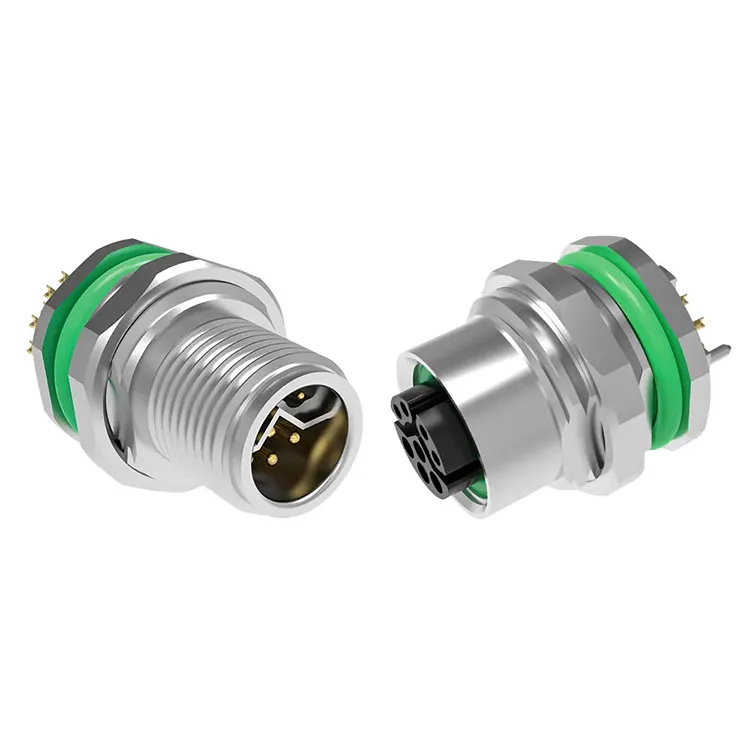

Birləşmətəmin edirM12 seriyalı sənaye birləşdiricisizavod avtomatlaşdırılması, sensorlar, aktuatorlar, fieldbus sistemləri, sənaye Ethernet və enerji paylanması üçün universal interconnect həlli kimi. 2–17 pin konfiqurasiyaları, çoxsaylı kodlaşdırma variantları, IP67 mühafizəsi və qoruyucu və kabel birləşmələri üçün seçimlərlə birləşdirici ailə sabit elektrik və mexaniki birləşmələrin vacib olduğu tələbkar sənaye mühitləri üçün nəzərdə tutulmuşdur.
M12 konnektoru kompakt dairəvi bağlayıcıdan daha çox şeydir. Onun standartlaşdırılmış yivli interfeysi, kodlaşdırma sistemi, ətraf mühitin sızdırmazlığı və geniş elektrik konfiqurasiyaları onu müasir avtomatlaşdırma avadanlığı üçün mühüm əlaqə texnologiyasına çevirir. M12 seriyası sensorlar və IO-Link cihazlarından PROFIBUS, DeviceNet, CANopen, sənaye Ethernet, servo sistemlər və DC enerji paylanmasına qədər müxtəlif tətbiqləri dəstəkləyə bilər. Bu təlimat mühəndislərin və satınalma qruplarının M12 sənaye konnektorunu seçərkən qiymətləndirməli olduğu əsas spesifikasiyaları, kodlaşdırma seçimlərini, tətbiq ssenarilərini, seçim amillərini və keyfiyyət mülahizələrini izah edir.
Mündəricat
M12 konnektoru niyə sənaye avtomatlaşdırmasında geniş istifadə olunur?
M12 Sənaye Konnektorunun Əsas Xüsusiyyətləri Nələrdir?
M12 Kodlaşdırma Seçimləri Necə Fərqlidir?
M12 Sənaye Bağlayıcıları Tez-tez Harada İstifadə olunur?
Doğru M12 Konnektorunu Necə Seçməlisiniz?
Alıcılar hansı keyfiyyət amillərini yoxlamalıdırlar?
M12 Sənaye Bağlayıcıları Haqqında Tez-tez Verilən Suallar
M12 konnektoru niyə sənaye avtomatlaşdırmasında geniş istifadə olunur?
Sənaye avadanlığının vibrasiya, nəmlik, temperatur dəyişiklikləri, toz və tez-tez təmirə baxmayaraq sabit qalan əlaqələrə ehtiyacı var. M12 formatı kompakt dairəvi dizayn və yivli birləşmə mexanizmi ilə bu tələblərə cavab verir.
Avtomatlaşdırma mühəndisləri üçün onun əsas üstünlüklərindən biri çeviklikdir. Fərqli M12 kodlaşdırma konfiqurasiyaları müxtəlif elektrik və kommunikasiya funksiyaları üçün nəzərdə tutulmuşdur ki, bu da uyğun olmayan birləşmələrin qarşısını almağa kömək edir. Konnektor buna görə də sensorlara, aktuatorlara, idarəetmə şkaflarına, sahə cihazlarına, mühərriklərə, Ethernet şəbəkələrinə və digər sənaye avadanlıqlarına inteqrasiya oluna bilər.
Birləşmə-un məhsul spesifikasiyası göstərir ki, onun M12 seriyası müvafiq DIN EN 61076-2-101/109/111 standartlarına uyğun olaraq hazırlanmışdır və birləşdikdə IP67 mühafizəsinə nail ola bilir. Məhsul çeşidinə həmçinin müxtəlif elektromaqnit uyğunluğu tələbləri olan tətbiqlər üçün seçimlər təqdim edən qorunan və qorunmayan konfiqurasiyalar daxildir.
Sənaye istifadəçiləri üçün standart ölçülər, kodlaşdırma seçimləri, ətraf mühitin mühafizəsi və tətbiq çevikliyinin bu birləşməsi naqillərin dizaynını və təmirini asanlaşdıra bilər.
M12 Sənaye Konnektorunun Əsas Xüsusiyyətləri Nələrdir?
Yalnız fiziki ölçüsünə əsaslanaraq birləşdiricinin seçilməsi uyğun olmayan əlaqə ilə nəticələnə bilər. Satın almadan əvvəl elektrik reytinqləri, kodlaşdırma, pin sayı, ekranlaşdırma, ətraf mühitin mühafizəsi və sonlandırma metodu nəzərə alınmalıdır.
| Parametr | Tipik M12 Seriyası Aralığı / Xüsusiyyəti | Müraciətin nəzərdən keçirilməsi |
|---|---|---|
| Pin sayı | Koddan asılı olaraq 2-17 pin | Güc və siqnal tələblərinə görə seçin |
| Cari Reytinq | Koddan asılı olaraq təxminən 0,5–16A | Sensorlar, aktuatorlar, mühərriklər və güc dövrələri üçün vacibdir |
| Gərginlik dərəcəsi | Konfiqurasiyadan asılı olaraq təxminən 30–630V | Avadanlığın işləmə gərginliyinə uyğun olmalıdır |
| Qoruma reytinqi | IP67 cütləşdikdə | Bir çox tozlu, nəmli və yuyulmuş mühitlər üçün uyğundur |
| Əlaqə materialı | Qızıl örtüklü mis | Sabit elektrik təması və korroziyaya davamlılığı dəstəkləyir |
| İzolyator | PA66 | Bağlayıcı daxilində elektrik izolyasiyasını təmin edir |
| Əlaqə müqaviməti | Göstərilən diapazon üçün ≤3mΩ | Aşağı müqavimət elektrik səmərəliliyini qorumağa kömək edir |
| Temperatur Aralığı | -25°C ilə +85°C arasında | Faktiki əməliyyat mühiti ilə müqayisə edin |
| Qoruyucu | Ekranlı və ekransız versiyalar | Elektrikli səs-küylü mühitlərdə ekranlama vacib ola bilər |
| Ətraf Mühitə Uyğunluq | RoHS uyğun materiallar | Ətraf mühitə uyğunluq tələbləri olan layihələr üçün faydalıdır |
Dəqiq reytinq həmişə seçilmiş kodlaşdırma və konfiqurasiyadan asılıdır. Məsələn, istehsalçının dərc etdiyi spesifikasiyalarda bir neçə siqnal yönümlü konfiqurasiya ilə müqayisədə S kodu və L kodu versiyaları üçün daha yüksək cari imkanlar göstərilir. Buna görə də, birləşdirici kodu ikinci dərəcəli detal kimi deyil, elektrik tələbləri ilə birlikdə seçilməlidir.
M12 Kodlaşdırma Seçimləri Necə Fərqlidir?
M12 kodlaması sənaye konnektoru seçərkən ən vacib amillərdən biridir. Fərqli açar qurğuları müxtəlif elektrik və ya kommunikasiya funksiyaları üçün nəzərdə tutulub.
- A kodu:Adətən sensorlar, aktuatorlar, IO-Link cihazları və DC siqnal tətbiqləri üçün istifadə olunur. Konfiqurasiyalar 2 ilə 17 pin arasında dəyişə bilər.
- B kodu:Adətən PROFIBUS, DeviceNet və digər fieldbus proqramları ilə əlaqələndirilir.
- C kodu:AC güc tətbiqləri üçün nəzərdə tutulmuşdur və çoxlu pin konfiqurasiyalarında mövcuddur.
- D kodu:100 Mbps şəbəkə əlaqələri kimi sənaye Ethernet proqramları üçün istifadə olunur.
- X kodu:Daha yüksək sürətli Ethernet proqramları üçün nəzərdə tutulmuşdur və adətən 8 pinli konfiqurasiyadan istifadə edir.
- S kodu:Daha yüksək cərəyanlı AC gücü və servo ilə əlaqəli tətbiqlər üçün nəzərdə tutulub.
- L kodu:DC enerji paylanması və daha yüksək cərəyan tələbləri üçün nəzərdə tutulmuşdur.
Kodlaşdırma sistemi uyğun olmayan sxemləri birləşdirmək imkanını azaltmağa kömək edir. Mühəndislər komponenti tamamlamadan əvvəl avadanlıq istehsalçısı tərəfindən göstərilən birləşdirici kodu, pin quruluşunu, gərginliyi, cərəyanını və cütləşmə interfeysini təsdiqləməlidirlər.
M12 Sənaye Bağlayıcıları Tez-tez Harada İstifadə olunur?
M12 birləşdiricilərinin kompakt forma faktoru və ətraf mühitin qorunması onları bir çox sənaye əlaqə nöqtələri üçün uyğun edir.
Zavod avtomatlaşdırılması
M12 konnektorları tez-tez yaxınlıq sensorlarını, fotoelektrik sensorları, aktuatorları, giriş/çıxış modullarını və idarəetmə cihazlarını birləşdirmək üçün istifadə olunur. Onların standartlaşdırılmış interfeysi maşın naqillərini və texniki xidmətini asanlaşdıra bilər.
Sənaye Ethernet
D kodu və X kodu konfiqurasiyaları sənaye şəbəkələri üçün istifadə edilə bilər. Avtomatlaşdırılmış istehsal xətlərində etibarlı Ethernet əlaqələri sahə cihazları, nəzarətçilər, açarlar və digər şəbəkə avadanlıqları arasında əlaqə üçün vacibdir.
Robototexnika və Hərəkət Sistemləri
Robot avadanlıq bağlayıcıları vibrasiyaya və təkrar hərəkətə məruz qoya bilər. Yivli mufta sistemi, normal iş şəraitində təsadüfi boşalmaya qarşı durmaq üçün nəzərdə tutulmuş mexaniki bir əlaqə təmin edir.
Xarici və Yuyucu Avadanlıqlar
Düzgün birləşdirildikdə IP67 reytinqi ilə uyğun M12 konfiqurasiyaları avadanlığın su, toz və ya müntəzəm təmizləmə prosesləri ilə qarşılaşa biləcəyi mühitlərdə istifadə edilə bilər. Müəyyən edilmiş qorunma səviyyəsinə çatmaq üçün düzgün quraşdırma və sızdırmazlıq vacib olaraq qalır.
Enerji paylanması
S kodu və L kodu variantları M12 platformasını aşağı güc siqnallarından kənara çıxarır. Seçilmiş konfiqurasiyadan asılı olaraq, seriya sənaye avadanlıqları üçün daha yüksək cərəyanlı AC və ya DC güc birləşmələrini dəstəkləyə bilər.
Doğru M12 Konnektorunu Necə Seçməlisiniz?
Sistematik seçim prosesi uyğunluq problemlərindən və lazımsız əvəzetmə xərclərindən qaçmağa kömək edə bilər. Sifariş verməzdən əvvəl aşağıdakı amilləri qiymətləndirin:
- Tətbiqi müəyyənləşdirin:Bağlantının sensorlar, məlumat rabitəsi, güc, mühərriklər və ya qarışıq funksiyalar üçün nəzərdə tutulduğunu müəyyənləşdirin.
- Kodlaşdırmanı təsdiqləyin:A, B, C, D, X, S, L və ya avadanlığın interfeysi əsasında digər müvafiq konfiqurasiyanı seçin.
- Pin tələblərini yoxlayın:Kontaktların sayının bütün tələb olunan güc və siqnal dövrələri üçün kifayət olduğundan əmin olun.
- Elektrik göstəricilərini yoxlayın:Bağlayıcının gərginlik və cərəyan göstəricilərini faktiki sistem tələbləri ilə müqayisə edin.
- Ətraf mühitin vəziyyətini qiymətləndirin:Su, toz, kimyəvi maddələr, vibrasiya, temperatur və açıq havaya məruz qalmağı nəzərə alın.
- Qoruyucu tələbləri müəyyənləşdirin:Elektromaqnit müdaxilənin siqnal bütövlüyünə təsir göstərə biləcəyi hallarda qorunan versiyalar nəzərdən keçirilə bilər.
- Sonu seçin:Avadanlığın strukturundan asılı olaraq, seçimlərə lehim, dip-lehim, qıvrım və ya uçan qurğuşun sonları daxil ola bilər.
- Kabel tələblərini təsdiqləyin:Kabel materialı, uzunluğu, elastikliyi, əyilmə radiusu və birləşdiricinin istiqaməti quraşdırma mühitinə uyğun olmalıdır.
Çox sayda bağlayıcı növlərini əhatə edən layihələr üçün cihazı, birləşdirici kodunu, pin sayını, elektrik funksiyasını, kabel spesifikasiyasını və cütləşmə interfeysini göstərən bir əlaqə cədvəli hazırlamaq da faydalıdır. Bu, satınalma və istehsal qrupları üçün praktiki istinad təmin edir.
Alıcılar hansı keyfiyyət amillərini yoxlamalıdırlar?
Sənaye konnektorunun keyfiyyəti uzunmüddətli əlaqə sabitliyi ilə sıx bağlıdır. Məhsul təmas materiallarında, örtükdə, möhürlənmədə, montaj konsistensiyasında və elektrik yoxlamasında əhəmiyyətli fərqlərə malik olsa da, xarici görünüşə bənzər görünə bilər.
Birləşmə bildirir ki, onun M12 seriyası qızıl örtüklü mis kontaktlardan, PA66 izolyatorlarından və 3mΩ-dən çox olmayan təmas müqavimətindən istifadə edir. İstehsalçı həmçinin hər bir vahid üçün 100% elektrik testini və toplu səviyyəli IP67 immersion yoxlanışını təsvir edir. Onun dərc olunmuş keyfiyyət məlumatı daha sonra ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 və keyfiyyət və uyğunluq çərçivəsində RoHS uyğunluğunu sadalayır.
Satınalma qrupları üçün aşağıdakı keyfiyyət yoxlama məntəqələri xüsusilə faydalıdır:
- Material və örtük xüsusiyyətləri
- Kontakt müqaviməti və izolyasiya performansı
- IP qorunmasının yoxlanılması
- Mexanik cütləşmə dövrü tələbləri
- Mümkün olduqda qoruyucu performans
- Elektrik sınaq prosedurları
- Partiyanın izlənməsi və yoxlama sənədləri
- Kabelin yığılması və kəsilməsinin ardıcıllığı
Bu amillər sənaye konnektorunun qiymətləndirilməsi üçün vahid qiymətdən daha dolğun əsas verir. OEM və həcm layihələri üçün mühəndislik dəstəyi, fərdiləşdirmə qabiliyyəti, istehsalın izlənməsi və çatdırılma ardıcıllığı da ümumi satınalma dəyərinə təsir göstərə bilər.
M12 Sənaye Bağlayıcıları Haqqında Tez-tez Verilən Suallar
M12 seriyalı sənaye konnektoru nədir?
M12 seriyalı sənaye konnektoru nominal 12 mm yivli interfeysi olan yığcam dairəvi bağlayıcıdır. Sənaye sensorları, aktuatorlar, avtomatlaşdırma avadanlığı, rabitə şəbəkələri və enerji birləşmələri üçün geniş istifadə olunur. Fərqli kodlaşdırma və pin konfiqurasiyaları eyni ümumi birləşdirici platformanın müxtəlif tətbiqlərə xidmət göstərməsinə imkan verir.
M12 konnektoru suya davamlıdırmı?
Uyğun M12 konfiqurasiyaları düzgün birləşdikdə IP67 qorunmasına nail ola bilər. Bu o deməkdir ki, göstərilən məhsul müəyyən edilmiş sınaq şərtləri altında tozun daxil olmasına və müvəqqəti suya batırılmasına qarşı qoruma təmin edə bilər. Faktiki performans düzgün cütləşmə, sızdırmazlıq komponentləri, quraşdırma və məhsul konfiqurasiyasından asılıdır.
A kodu və D kodu M12 bağlayıcıları arasındakı fərq nədir?
A kodu M12 konnektorları adətən sensorlar, aktuatorlar, IO-Link və ümumi siqnal və ya DC tətbiqləri üçün istifadə olunur, D kodu versiyaları isə əsasən sənaye Ethernet proqramları üçün nəzərdə tutulub. Kodlaşdırma səhv konnektor növünün təsadüfən birləşdirilməsinin qarşısını alır.
M12 konnektorları həm enerji, həm də məlumat daşıya bilərmi?
Bəli, konfiqurasiyadan asılı olaraq. Müəyyən A kodu tənzimləmələri güc və siqnal funksiyalarını birləşdirə bilər, daha yüksək güc və ayrıca məlumat rabitəsi tələb edən proqramlar isə müvafiq sxemlər üçün müxtəlif M12 kodlarından istifadə edə bilər.
Maşın üçün düzgün M12 konnektorunu necə seçə bilərəm?
Cihaz interfeysi ilə başlayın və tələb olunan kodlaşdırma, pin sayı, gərginlik, cərəyan, rabitə protokolu, ekranlama, mühafizə dərəcəsi, kabel tipi və sonlandırma metodunu müəyyənləşdirin. Bağlayıcı əvəzedici komponentdirsə, orijinal hissə nömrəsinə və ya avadanlığın rəsminə uyğunluq da tövsiyə olunur.
Nəticə
M12 seriyalı sənaye konnektoru müasir avtomatlaşdırma sistemləri üçün standartlaşdırılmış və uyğunlaşa bilən əlaqə həllini təmin edir. Onun kodlaşdırma seçimləri, pin konfiqurasiyaları, elektrik reytinqləri, qoruyucu seçimləri və IP67 mühafizəsi ona sensorlar və IO-Link cihazlarından tutmuş sənaye Ethernet və daha yüksək cərəyan güc tətbiqlərinə qədər hər şeyi dəstəkləməyə imkan verir. OEM-lər, sistem inteqratorları və sənaye avadanlığı istehsalçıları üçün tam elektrik və ətraf mühit spesifikasiyasına uyğun olaraq birləşdiricinin seçilməsi etibarlı sahə performansı üçün vacibdir. Tətbiqiniz üçün uyğun konfiqurasiya, fərdiləşdirilmiş kabel qurğusu və ya həcm həlli seçimində köməyə ehtiyacınız varsa,bizimlə əlaqə saxlayınBirləşmə-un mühəndislik və istehsal qrupu ilə tələblərinizi müzakirə etmək.
