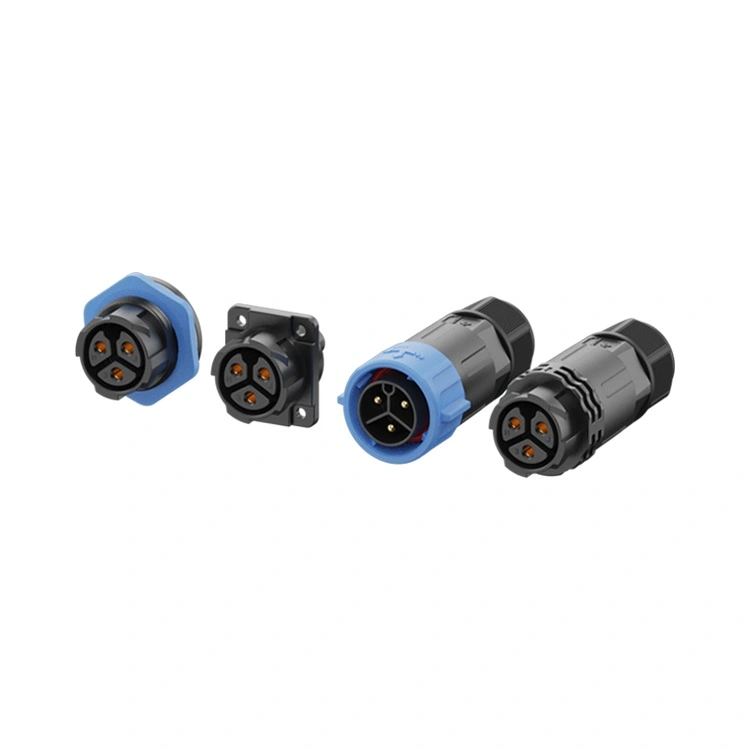

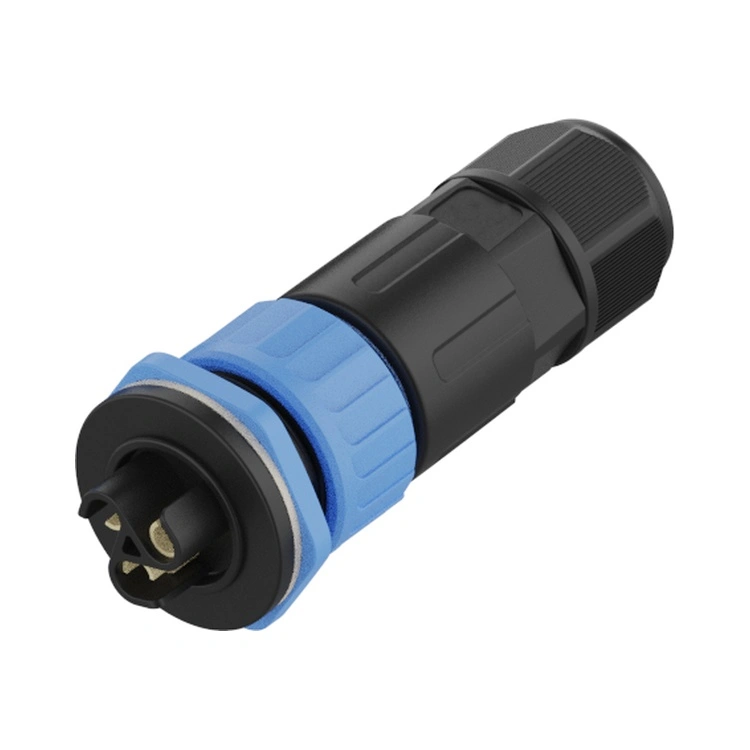

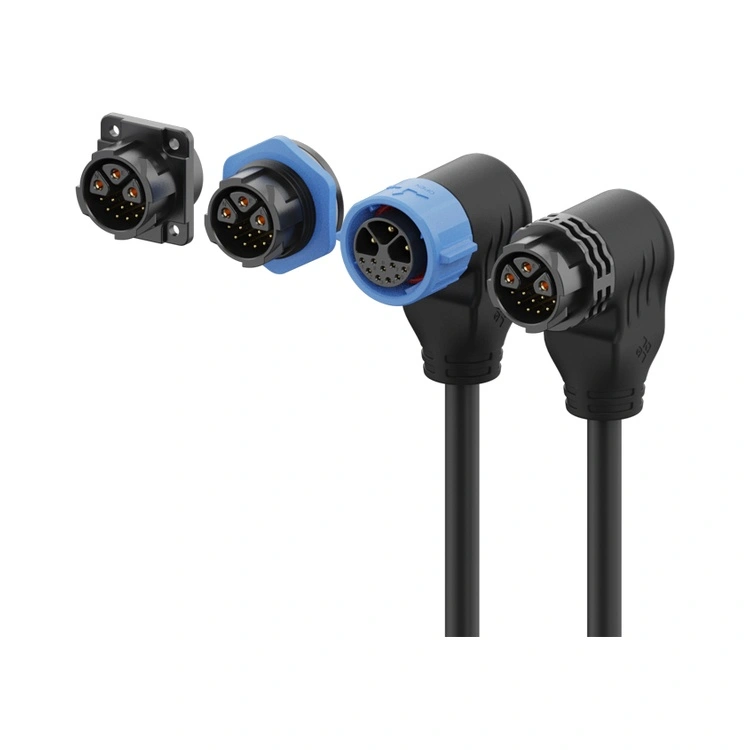

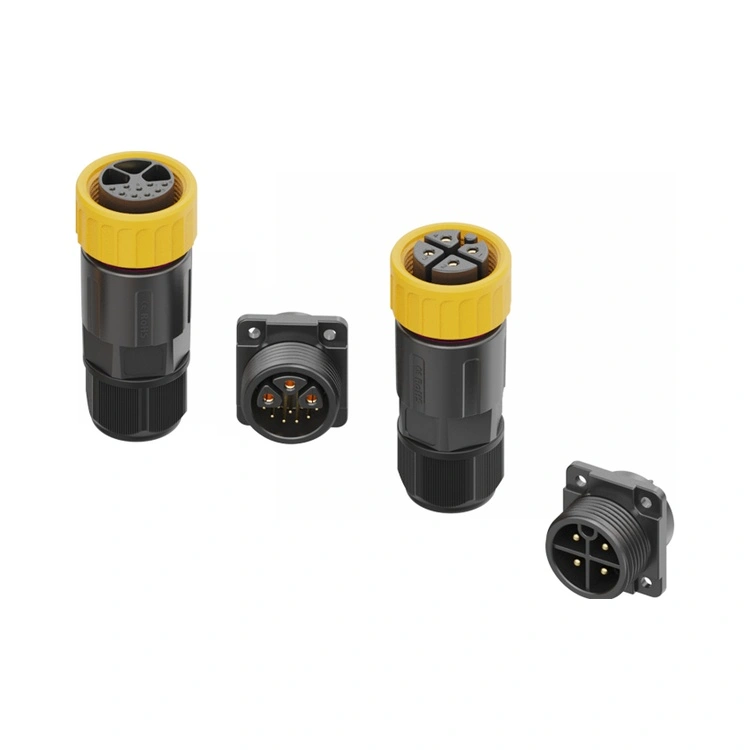

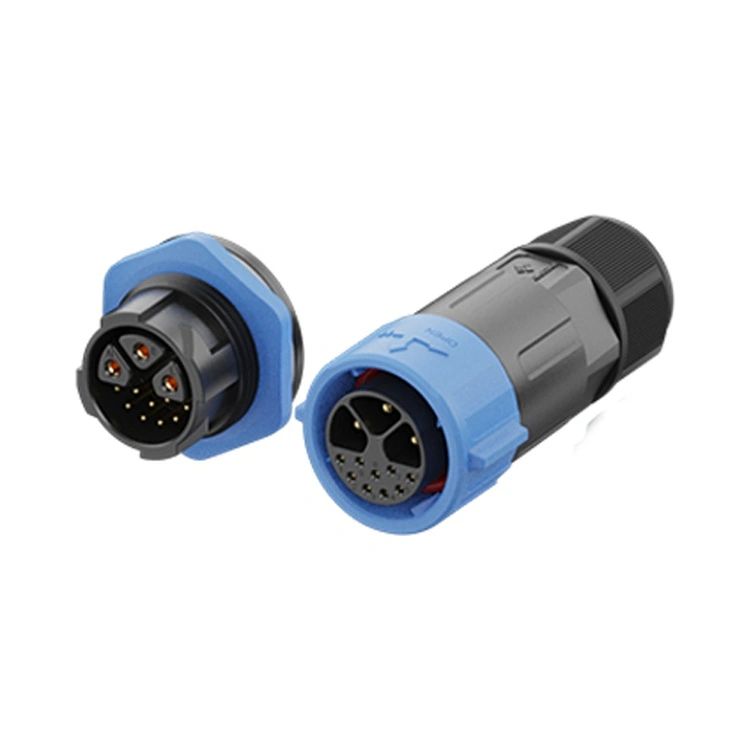

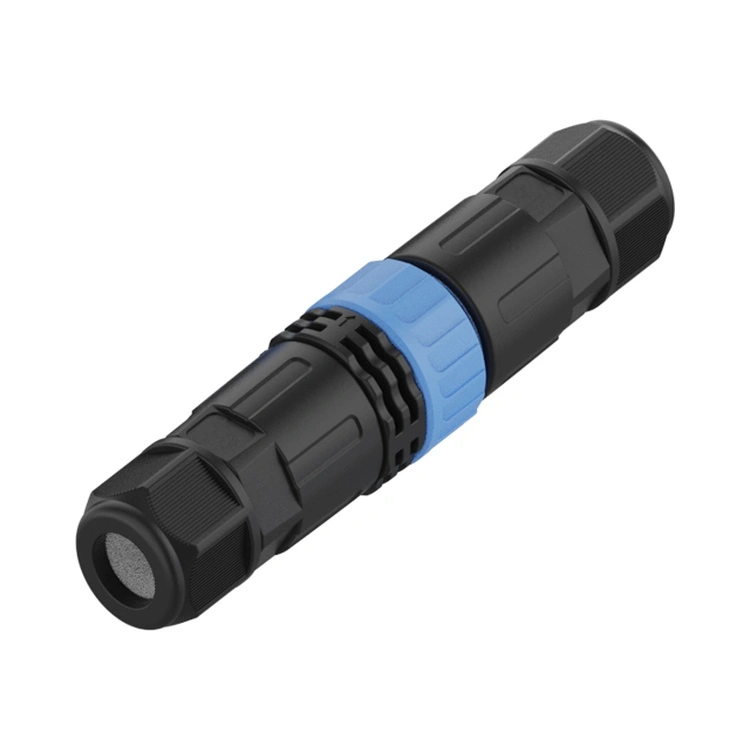

M25 Seriyası Plastik Suya davamlı birləşdirici Reunion-un əsas enerji təchizatının (30A-a qədər) aqressiv ətraf mühit şəraiti ilə yanaşı mövcud olduğu tətbiqlər üçün nəzərdə tutulmuş yüksək cərəyanlı korroziyaya davamlı qarşılıqlı əlaqədir. Bu yivli dairəvi bağlayıcı möhkəm 25 mm-lik interfeysi Ip67/IP68 suya davamlı və yüksək möhkəmliyə malik PA66 termoplastik korpusunu özündə birləşdirir, bu da korroziyaya davamlıdır - pas, oksidləşmə və örtük deqradasiyası yoxdur.
Hibrid güc siqnal variantları da daxil olmaqla 2-12-pin konfiqurasiyalarında mövcuddur
, M25 seriyası bir konnektor daxilində həm yüksək cərəyanlı enerji təchizatını (20A-a qədər), həm də aşağı gərginlikli idarəetmə siqnallarını dəstəkləyir.
Yüzlərlə dövr ərzində ardıcıl cütləşmə etibarlılığını təmin etmək üçün yivli kilidləmə mexanizmi, kontaktlar aşağı kontakt müqavimətini qorumaq üçün seçmə qızıl örtüklü pirinçdən işlənir. Reunion, M25 plastik seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq inyeksiya qəlibindən avtomatlaşdırılmış montaj və 100% elektrik sınaqları vasitəsilə istehsal edir.
| Xüsusiyyət | Fayda |
| Korroziyaya davamlı PA66 korpus | Pas yoxdur, oksidləşmə yoxdur - duz spreyi, dəniz və kimyəvi təsirlərə məruz qalan mühitlər üçün nəzərdə tutulmuşdur. |
| 60%-ə qədər çəki azaldılması | Pirinç ekvivalentlərindən əhəmiyyətli dərəcədə yüngüldür - avadanlıq və montaj mötərizələrində struktur yükünü azaldır. |
| 30A-a qədər cari reytinqlər | M seriyasında ən yüksək güc yüklərini idarə edir - ağır mühərriklər, EV şarj cihazları və enerji paylanması üçün uyğundur. |
| IP67/IP68 suya davamlı | Davamlı suya davamlıdır - dəniz, sahilyanı və daşqınlara meyilli qurğular üçün etibarlıdır. |
| Hibrid 3+2, 3+5, 3+9 Konfiqurasiyaları | 3 yüksək cərəyanlı güc pinini (20A-a qədər) 2 və ya 5 və ya 9 siqnal sancağı ilə birləşdirir—kabel sayını və panel yerini azaldır. |
| Qızılla örtülmüş pirinç kontaktlar | Aşağı təmas müqaviməti (≤3mΩ) və korroziyadan qorunma—rütubətli mühitlərdə performansını saxlayır. |
| Yivli Kilidləmə | Vibrasiyaya davamlı cütləşmə-ağır maşınların hərəkəti və istilik velosipedi nəticəsində boşalmanın qarşısını alır. |
| -40°C ilə +105°C arası işləmə | Geniş temperatur diapazonu ekstremal sənaye, dəniz və açıq hava şəraitini əhatə edir. |
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 3+2-pin | 3+5-pin | 3+9-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Cari Reytinq | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Tel bölməsi | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
İşləmə temperaturu:-40°C ~ +105°C
Qoruma reytinqi:IP65 / IP67 / IP68 (birləşdirilmiş vəziyyət)
Korpus materialı:PA66
Əlaqə materialı:Qızıl örtüklü mis
Kontakt müqaviməti:≤3mΩ
Cütləşmə dövrləri:≥500
Çəki:Müqayisə edilən mis konnektorlardan təxminən 60% daha yüngüldür
Yanma dərəcəsi:UL 94 V-0
Bütün materiallar RoHS uyğun gəlir
| Aspekt | Reunion M25 Plastik Seriyası | Metal M25 Bağlayıcılar | Premium Plastik Bağlayıcı Markalar |
| Korroziyaya davamlılıq | Əla - PA66 | Kaplamadan asılıdır - duz spreyində paslanma riski | Dəyişən |
| Çəki | 60%-ə qədər yüngülləşir | Ağır - gərginliklər bərkidilir | Reunion kimi |
| Qiymət | Həcmi uyğun qiymət | 3-4 dəfə yüksəkdir | 2-3 dəfə yüksəkdir |
| Cari Reytinq | 30A-a qədər | 30A-a qədər | Tipik olaraq aşağı |
| Hibrid Seçimlər | 3+2, 3+5, 3+9pin | Məhduddur | Məhduddur |
| 100% Elektrik Testi | Hər bir vahid | Nümunə əsaslı | Nümunə əsaslı |
| İzləmə qabiliyyəti | ERP izlənilə bilər | Bəli | Bəli |
| Təqdimat vaxtı | 15-17 gün | 4-8 həftə | 4-6 həftə |
| Fərdiləşdirmə MOQ | Aşağı (100 ədəd) | Yüksək (500+) | Yüksək (500+) |
| ISO Sertifikatlar | 9001, 14001, 13485 | Adətən 9001 | Adətən 9001 |
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - təsdiqlənmiş tullantıların azaldılması və davamlı təcrübələr. |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi—diaqnostika və ya monitorinq avadanlıqlarında istifadə edilən M25 üçün tətbiq edilir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
Reunion-un M25 plastik birləşdirici istehsal xətti ciddi proses nəzarəti altında işləyir. IP67 suya davamlılığı faktiki daldırma testi (1m, 30 dəqiqə) vasitəsilə hər istehsal partiyasında yoxlanılır. Hər bir partiya üçün sınaq qeydləri, material sertifikatları və yoxlama hesabatları saxlanılır.
M25 plastik konnektorunun cari reytinqi korpus materialı ilə deyil, kontakt sistemi və naqil ölçmə cihazı ilə müəyyən edilir. PA66 korpusu 200°C-dən çox istilik əyilmə temperaturu olan yüksək temperaturlu termoplastikdir - birləşdiricinin -40°C-dən +105°C-dək işləmə diapazonundan xeyli yuxarıdır. Kontaktların özləri qızıl örtüklü misdir və cari reytinq (30A-a qədər) IEC 60512 standartına uyğun olaraq temperatur artımı sınağı vasitəsilə təsdiqlənir. Bizim sınaqlarımızda M25 plastik konnektorunun nominal cərəyanda temperatur yüksəlməsi ekvivalent metal birləşdiricilərlə eyni hədlər daxilindədir. Korpusun aşağı istilik keçiriciliyi optimallaşdırılmış izolyator həndəsəsi və kabel keçiriciləri və panel interfeysi vasitəsilə istiliyi effektiv şəkildə yayan kontakt dizaynı ilə kompensasiya edilir.
Bəli - M25 plastik konnektoru EV doldurma proqramları üçün yaxşı uyğundur, xüsusən:
Sahil və ya yüksək rütubətli yerlərdə quraşdırılmış AC doldurma stansiyaları.
Korroziyaya davamlı interconnects tələb edən bort şarj cihazları.
Gücü və siqnalı birləşdirən batareya idarəetmə interfeysləri.
PA66 korpusunun korroziyaya davamlı xüsusiyyətləri xüsusilə sahilyanı ərazilərdə (duz spreyi), şəhər mühitində (qışda yol duzu) və ya sənaye zonalarında (kimyəvi təsirə məruz qalma) quraşdırılmış EV şarj cihazları üçün dəyərlidir. IP68 sızdırmazlığı yağışdan və yuyulmadan qoruyur. DC sürətli şarj (100A+) üçün biz yüksək cərəyan DC tətbiqləri üçün xüsusi olaraq hazırlanmış daha böyük sənaye konnektorlarını tövsiyə edirik.
