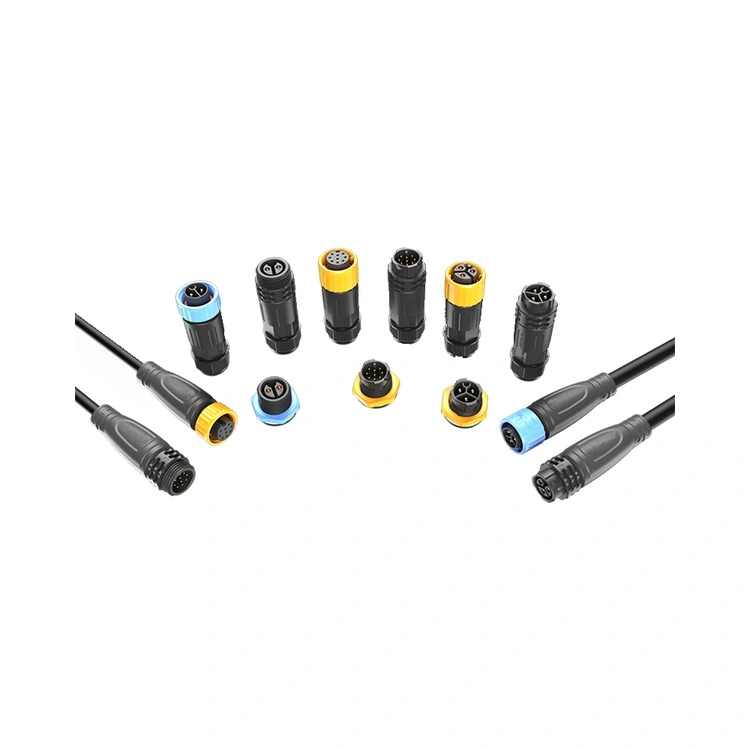

M25 seriyalı suya davamlı birləşdirici, əhəmiyyətli enerji təchizatının ətraf mühitin mühafizəsi ilə yanaşı mövcud olduğu tətbiqlər üçün nəzərdə tutulmuş M seriyası ailəsi daxilində Reunion-un ən yüksək tutumlu sənaye əlaqəsidir. Bu yivli dairəvi konnektor möhkəm 25 mm-lik interfeysi IP67/IP68 reytinqli möhürləmə ilə birləşdirir və onu ağır yük maşınları, motor birləşmələri, enerji paylama sistemləri, EV doldurma infrastrukturu və nəm, toz və vibrasiyanın daimi problem olduğu bərpa olunan enerji qurğuları üçün uyğun edir.
Yüksək cərəyanlı güc kontaktlarını aşağı gərginlikli siqnal kontaktları ilə tək korpusda birləşdirən 5, 3+9 pinli hibrid güc siqnal variantları da daxil olmaqla 2-dən 12-pinli konfiqurasiyalarda mövcud olan M25 seriyası yüksək güclü tətbiqlərin geniş spektrini dəstəkləyir.
Kontaktlar, yüzlərlə cütləşmə dövrü ərzində aşağı və sabit təmas müqavimətini saxlayaraq seçmə qızıl örtüklü latundan işlənir. Dəstəklənə bilən maksimum cərəyan hər kontakt üçün 30A-dır.
Reunion M25 seriyasını şaquli inteqrasiya olunmuş bir proses vasitəsilə - dəqiq emaldan avtomatlaşdırılmış montaja və 100% elektrik sınaqlarına qədər istehsal edir. Lehimli panel montajı və kabel montajı versiyalarında mövcuddur.
| Xüsusiyyət | Fayda |
| 30A-a qədər cari reytinqlər | M-seriyasında ən yüksək güc yüklərini idarə edir - ağır mühərriklər, EV şarj cihazları və sənaye enerji paylanması üçün uyğundur. |
| IP67 suya davamlı | Toz, müvəqqəti daldırma və uzun müddət batırılmaya davamlıdır - açıq hava və yuyulma mühitləri üçün etibarlıdır. |
| Hibrid 3+2, 3+5, 3+9Pin Seçimləri | Yüksək cərəyanlı güc pinlərini (20A-a qədər) aşağı gərginlikli siqnal sancaqları ilə bir konnektorda birləşdirir—kabel sayını və panel boşluğunu azaldır. |
| Yivli Kilidləmə Mexanizmi | Vibrasiyaya davamlı cütləşmə-ağır maşınların hərəkəti və istilik velosipedi nəticəsində boşalmanın qarşısını alır. |
| Qızılla örtülmüş pirinç kontaktlar | Aşağı kontakt müqaviməti (≤3mΩ) və korroziyadan qorunma—rütubətli və açıq mühitlərdə performansını saxlayır. |
| Yüksək Temperaturlu Termoplastik İzolyator | -40°C-dən +105°C-dək əməliyyat—ekstremal sənaye və açıq hava temperatur şəraitini əhatə edir. |
| Tam Plastik Korpus | Yüksək temperaturlu termoplastik materiallar-Sərt mühitlər üçün uyğundur |
| Çoxlu Xitam Seçimləri | Lehim, dip-solde—müxtəlif montaj üsullarına uyğunlaşır. |
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 3+2-pin | 3+5-pin | 3+9-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Cari Reytinq | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Tel bölməsi | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
İşləmə temperaturu:-40°C ~ +105°C
Qoruma reytinqi:IP65 / IP67 / IP68 (birləşdirilmiş vəziyyət)
Korpus materialı:Yüksək temperaturlu termoplastik
Əlaqə materialı:Qızıl örtüklü mis
Kontakt müqaviməti:≤3mΩ
Cütləşmə dövrləri:≥500
Yanma dərəcəsi:UL 94 V-0
Bütün materiallar RoHS uyğun gəlir
| Aspekt | Reunion M25 seriyası | Premium Avropa M25 Brendləri | Ucuz Qiymətli Markasız M25 |
| Qiymət | Həcmi uyğun qiymət | 3-4 dəfə yüksəkdir | Öncədən daha ucuz |
| Cari Reytinq | 30A-a qədər | Tipik olaraq 25A-a qədər | Dəyişən, tez-tez şişirdilir |
| Hibrid Seçimlər | 3+2, 3+5,3+9 – standart | Məhduddur | Təklif olunmur |
| IP67 Doğrulama | Batch immersion test edilmişdir | Toplu sınaqdan keçirilmişdir | Təsdiqlənməyib |
| 100% Elektrik Testi | Hər bir vahid | Nümunə əsaslı | Təsadüfi və ya heç biri |
| Qızıl Kaplama | standart | ≥0,2-0,4µm | İncə və ya heç biri |
| İzləmə qabiliyyəti | Qatrandan bitmiş birləşdiriciyə qədər ERP izlənilə bilər | Bəli | Heç biri |
| Təqdimat vaxtı | 12-15 gün | 4-8 həftə | Gözlənilməz |
| Fərdiləşdirmə MOQ | Aşağı (100 ədəd) | Yüksək (500+) | Təklif olunmur |
| Texniki Dəstək | 10 nəfərlik mühəndis qrupundan 24 saat cavab | Yaxşı, lakin daha yavaş | Məhduddur |
| ISO Sertifikatlar | 9001, 14001, 13485 | Adətən 9001 | Tipik olaraq heç biri |
Reunion üstünlüyü: Siz sənədləşdirilmiş IP67 sızdırmazlığı, hibrid güc siqnalı konfiqurasiyaları və 30A-a qədər cari reytinqləri əldə edirsiniz - bunların hamısı Avropa brendlərinin yüksək qiyməti olmadan sərfəli qiymətlərlə.
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - təsdiqlənmiş tullantıların azaldılması və davamlı təcrübələr. |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi—diaqnostika və ya monitorinq avadanlıqlarında istifadə edilən M25 üçün tətbiq edilir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
| Nəzərə almaq | M20 | M25 |
| Maksimum cərəyan | 20A | 30A |
| Mexanik Sağlamlıq | Standart | Daha möhkəm - daha böyük qabıq, daha qalın divarlar |
| Kabel tutumu | 2,0 mm²-ə qədər | 4,0 mm²-ə qədər |
| Panel Məkanı | Daha yığcam | Daha böyük kəsmə tələb edir |
| Hibrid Seçimlər | yox | 3+2, 3+5,3+9 |
M25-i aşağıdakı hallarda seçin:
Ağır yük tətbiqləri üçün maksimum mexaniki möhkəmliyə ehtiyacınız var.
Tətbiqinizə daha böyük kabellər və ya daha yüksək mexaniki gərginlik daxildir.
Əlcəkli əllərlə asan idarə etmək üçün sizə ən böyük qabıq lazımdır.
Panel sahəsi daha böyük 25 mm kəsməyə imkan verir.
M20-ni seçin panel sahəsi məhduddur və ya tətbiq əlavə mexaniki möhkəmlik tələb etmir.
Bəli — M25 seriyası EV şarj infrastrukturu üçün yaxşı uyğundur, xüsusən:
AC şarj stansiyaları.
Bortda olan şarj cihazları (orta DC cərəyanları).
Batareya idarəetmə sisteminin interfeysləri (güc + siqnal).
M25-in 30A cari reytinqi, IP67 sızdırmazlığı və hibrid güc siqnalı konfiqurasiyaları onu bir çox EV doldurma proqramları üçün praktik seçim edir. DC sürətli şarj üçün (100A+) yüksək cərəyan DC tətbiqləri üçün xüsusi olaraq hazırlanmış daha böyük sənaye konnektorlarını tövsiyə edirik.
IP67 sızdırmazlığına nail olmaq və saxlamaq üçün Reunion tövsiyə edir:
Cütləşmə anı – O-halqa panel səthinə toxunana qədər mufta qaykasını əl ilə sıxın, sonra fırlanma anı açarı ilə 1,2-1,5 Nm əlavə fırlanma anı tətbiq edin. 1,8 Nm-dən çox olmamalıdır.
O-ring yoxlaması – Deformasiya, çatlama və ya bərkimə görünsə, O-ringi dəyişdirin.
Əvəzetmə cədvəli – Tələb olunan tətbiqlər üçün (gündəlik yuyulma, açıq hava) O-ringləri hər il dəyişdirin. Standart sənaye mühitləri üçün hər 2-3 ildən bir.
Kabel əyilmə radiusu– Konnektorun girişində minimum 5× kabel diametrini qoruyun.
Kabel oriyentasiyası– Xarici/yuyan tətbiqlər üçün, möhür interfeysi yaxınlığında mayenin yığılmasının qarşısını almaq üçün kabel çıxışını aşağıya doğru istiqamətləndirin.
