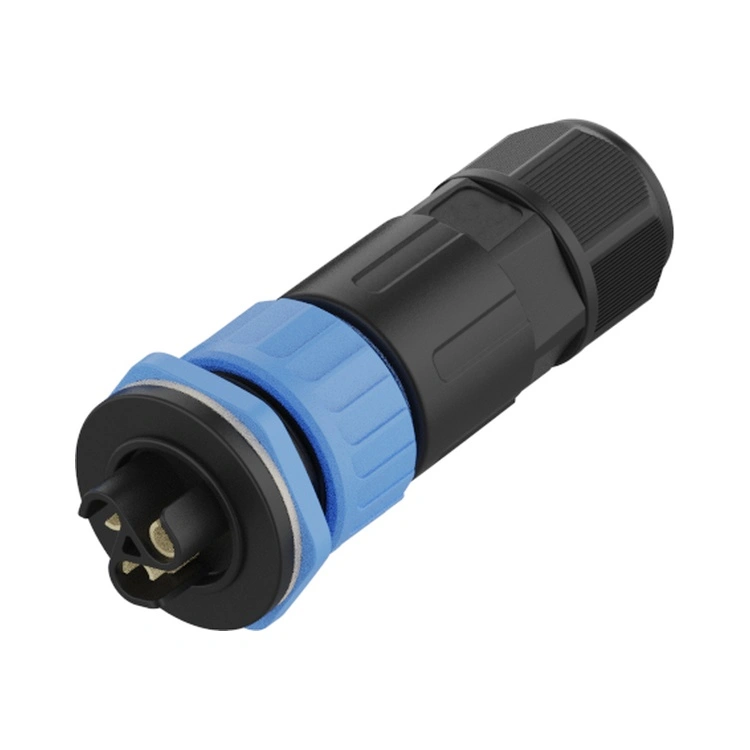

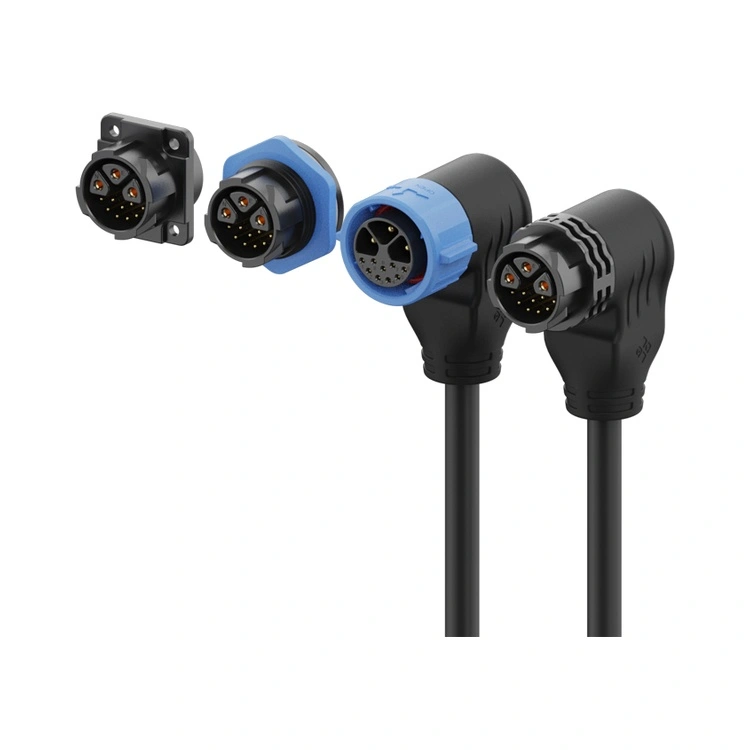

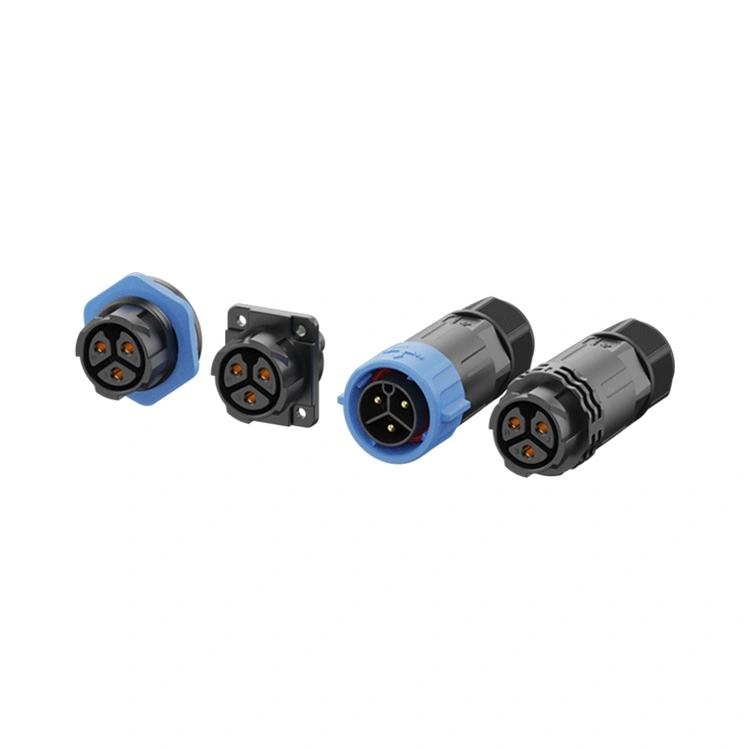

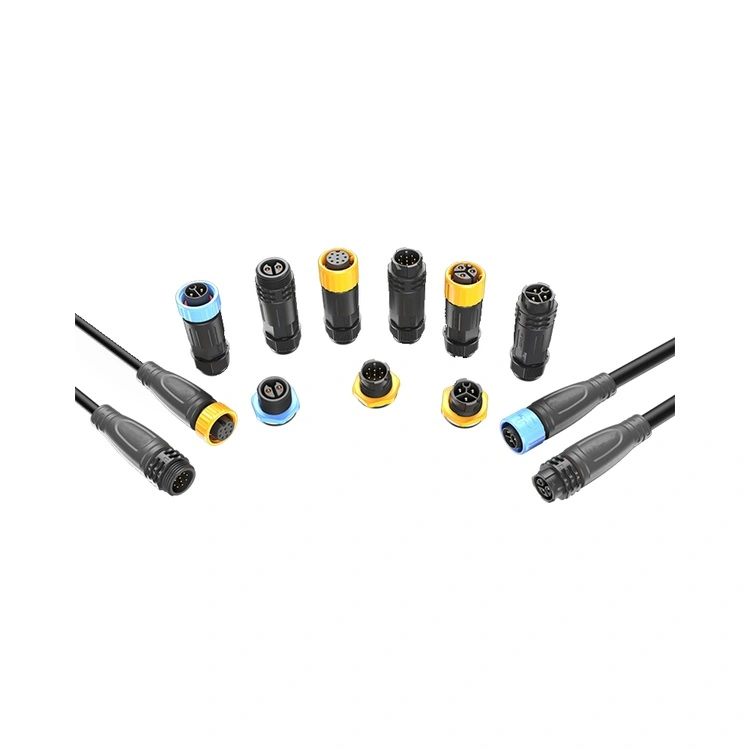

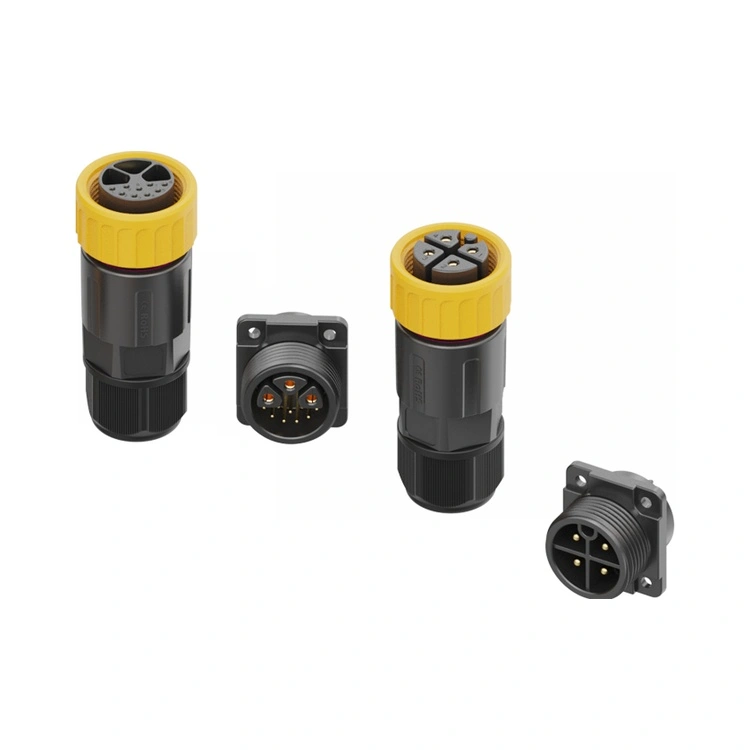

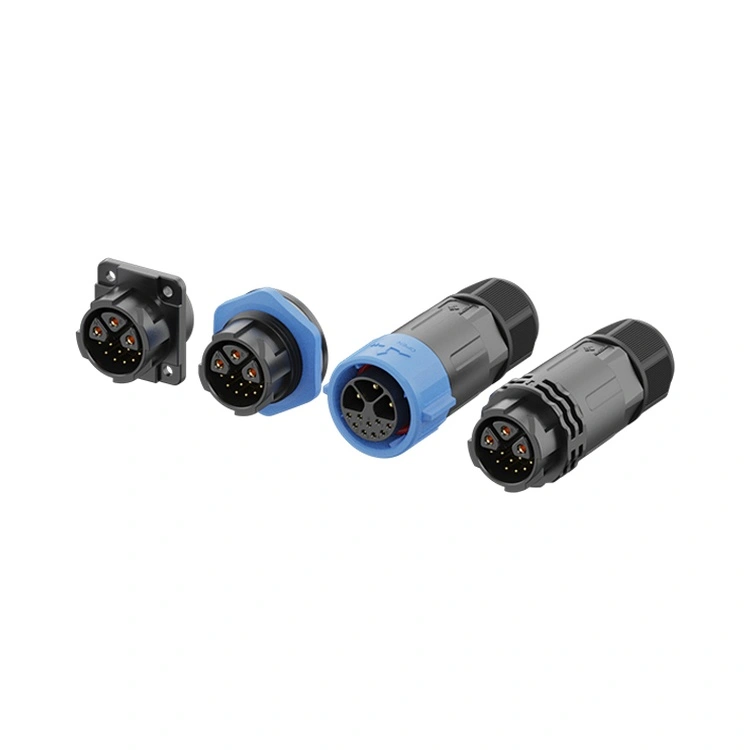

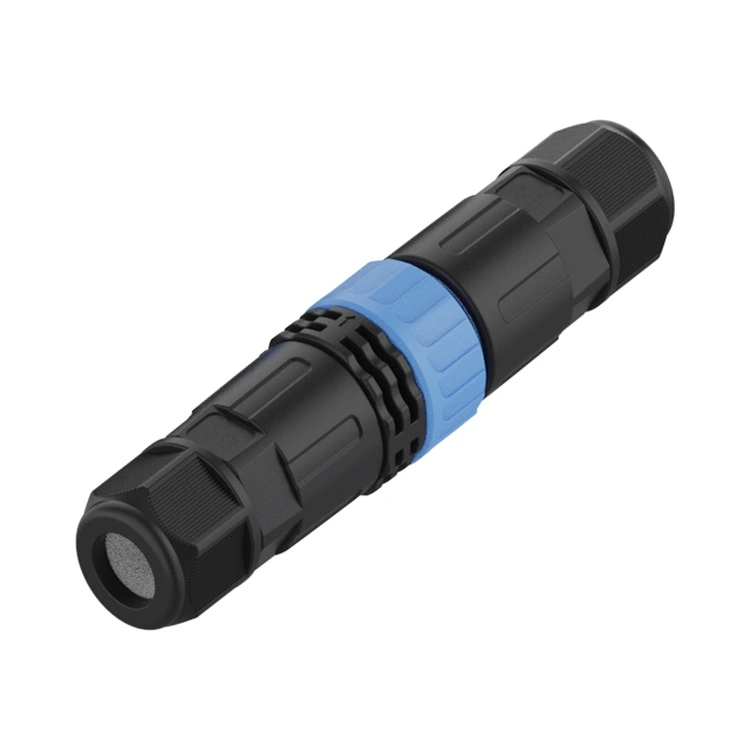

Reunion M25 seriyalı LED işıq konnektoru termal dövriyyənin (ΔT 145°C-ə qədər) və mexaniki zərbənin adətən standart M20 həllərini pisləşdirdiyi 1000 Vt-dan yuxarı qurğular üçün nəzərdə tutulmuşdur. Ümumi nüsxələrdən fərqli olaraq, bu seriya hər istehsal partiyasına tabedir:
1) 100% hipot və kontakt müqavimət testi
2) IP67 suya davamlı test – 1m dərinlik, 30 dəqiqə, video qeydlərlə sənədləşdirilmiş
3) Termal zərbənin yoxlanılması – möhür gevşetilmədən -40°C-dən +105°C-dək 500 dövr
Bu test protokolu birbaşa açıq hava LED sistemlərində №1 nasazlıq rejiminə müraciət edir: küləyin səbəb olduğu kabel yırğalanması nəticəsində yaranan mikrohərəkətli korroziya. Yivli kilidləmə mexanizmi (tövsiyə olunan fırlanma momenti 1,2-1,5 Nm) 50 m hündürlükdə stadion dirəklərinə quraşdırıldıqda belə sabit əlaqəni təmin edərək, 80N-dən yuxarı interfeys təzyiqini saxlayır.
| Seçim meyarı | Reunion M25 Series LED İşıq Konnektoru | M20 Seriyası (Aşağı Tutumlu) | Markasız M25 Bənzərləri |
| Maksimum davamlı cərəyan | 30A (güc pininə görə) | 30A (lakin 85°C-də 22A-a qədər azalır) | 30A tələb edin, lakin 25A-da uğursuz olur (termal görüntü hesabatı yoxdur) |
| Hibrid pin seçimləri | 3+2 / 3+5 /3+9 sancaqlar | Yalnız 2+2 (xüsusi MOQ 500+) | Yoxdur – yalnız güc mərmiləri |
| IP67 suya davamlı | Hər qrup – immersion testindən keçmiş, fotoşəkillər saxlanılmışdır | Nümunə əsaslı (1000-ə 1) | Sənədləşdirilməyib |
| Kabel OD yerləşməsi | 6-12 mm (əlcək üçün uyğun tırtıl) | 4-8 mm | 5-10 mm (zəif gərginlik relyef) |
| Çatdırılma müddəti (1000 ədəd) | 15-20 gün | 4-6 həftə | Gözlənilməz (tez-tez göndərilir) |
| İzləmə qabiliyyəti | ERP partiya kodu → xammal sertifikatları | Toplu səviyyəli | Heç biri |
Tövsiyə: ROI > 3 ildən və planlaşdırılmamış dayanma xərclərinin 2000$/saatdan çox olduğu hər hansı bir layihə üçün Reunion M25 seriyalı LED işıq konnektorunu təsdiq edin (məsələn, hava limanı önlükləri, tuneldən çıxış işıqlandırması).
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 3+2-pin | 3+5-pin | 3+9-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Cari Reytinq | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Tel bölməsi | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
3+5 konfiqurasiyasındakı 5 siqnal pinləri müstəqil olaraq 2,54 mm diametrlə qorunur və 250 kHz-də >40 dB çarpaz əlaqənin zəifləməsini təmin edir – DMX512 RDM iki istiqamətli rabitə üçün vacibdir. DALI-2 tətbiqləri üçün 3+2 pin variantı (2 siqnal naqili) 30A güc relsini qoruyarkən hər dövrə üçün 64-ə qədər qurğunun ünvanlanmasını dəstəkləyir. Spesifikatorlar üçün praktik məftil təlimatı:
3+5 sancaqlar: Pinlər 1–3 = L1/L2/L3 (3-faza, hər biri 20A); Sancaqlar 4–5 = DALI +/-; Sancaqlar 6–7 = DMX data+ / data- ; Pin 8 = DMX ümumi (qalxan istinad).
3+2 sancaqlar: Pinlər 1–3 = L/N/PE (birfazalı 30A və ya 3-fazalı 20A); Sancaqlar 4–5 = 0-10V qaralma və ya DALI.
Bu hibrid arxitektura terminal bloklarının 40%-ni ləğv etməklə sahə əməyini azaldır
A: Yüksək temperaturlu termoplastik izolyator (UL 94 V-0) -40°C-də >6 kJ/m² təsir gücünü saxlayır (ISO 179-a uyğun sınaqdan keçirilib). Silikon O-ring 500 soyuq başlanğıc dövründən sonra sıxılma dəstini <20% saxlayır.
Standart DALI tərəfindən idarə olunan layihələr üçün 3+2 konfiqurasiyasını tövsiyə edirik:
LED sürücü girişi üçün 3 güc sancağı (hər biri 20A).
DALI datası üçün 2 siqnal sancağı (hər biri 10A).
Bu, yüksək vattlı lampalar üçün kifayət qədər güc təmin edir və 300 metrə qədər məsafədə DALI rabitəsini dəstəkləyir. Çoxkanallı rəng nəzarəti və ya inteqrasiya edilmiş sensor rəyi üçün 3+5 və ya 3+9 variantlarını seçin. Bütün konfiqurasiyalar DALI, DMX, 0-10V və RS-485 protokolları üçün siqnal bütövlüyünü qoruyur.
