Məqalənin xülasəsi:Sənaye Ethernet şəbəkələri avtomatlaşdırma, maşın görmə, nəzarət, LED sistemləri və ağıllı avadanlıqda getdikcə daha çox əhəmiyyət kəsb etdikcə, konnektorun etibarlılığı məlumatların bütövlüyünə və sistemin işləmə müddətinə birbaşa təsir göstərir.BirləşməninRJ45 siqnal konnektorutanış RJ45 interfeysini sənaye dərəcəli mexaniki qoruma, çevik montaj konfiqurasiyaları və etibarlı elektrik performansı ilə birləşdirir. 10 Gbps-ə qədər məlumat sürəti, CAT5e vasitəsilə CAT7 kabelləri, IP50/IP67 mühafizə variantları və ən azı 2000 cütləşmə dövrü dəstəyi ilə o, adi kommersiya RJ45 konnektorlarının kifayət qədər ekoloji dayanıqlığı və ya uzunmüddətli sabitliyi təmin edə bilməyəcəyi tətbiqlər üçün nəzərdə tutulmuşdur.

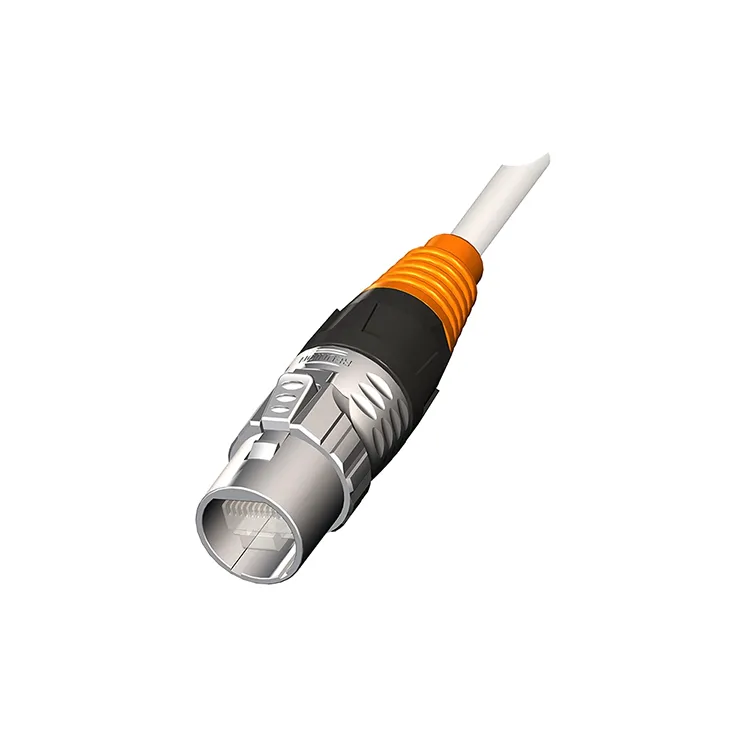

AnRJ45 siqnal konnektoruşəbəkə avadanlığı, kabellər, idarəetmə sistemləri və sənaye cihazları arasında etibarlı fiziki əlaqə yaratmaq üçün nəzərdə tutulmuş Ethernet qarşılıqlı əlaqə komponentidir. Adi RJ45 konnektorları ofislərdə və kommersiya şəbəkələrində geniş istifadə edilsə də, sənaye tətbiqləri tez-tez bağlayıcıları vibrasiya, nəmlik, toz, temperatur dəyişiklikləri, təkrarlanan cütləşmə və mexaniki gərginliyə məruz qoyur.
Bu səbəbdən sənaye RJ45 dizaynları adətən mexaniki qorunmaya, kilidləmə mexanizmlərinə, sızdırmazlığa, material seçiminə və uzunmüddətli elektrik sabitliyinə daha çox diqqət yetirir. Reunion-un həlli standart RJ45 interfeysini sənaye yönümlü konstruksiya ilə zavod avtomatlaşdırılması, maşın görmə, çöl nəzarəti, LED displeylər və sənaye rabitə sistemləri daxil olmaqla tətbiqlər üçün birləşdirir.
Konnektor PROFINET, EtherNet/IP, EtherCAT və standart TCP/IP kimi şəbəkələr arasında Ethernet rabitəsini dəstəkləyir. Konfiqurasiyadan asılı olaraq, o, həmçinin kabel montajı, panel montajı və ya PCB montaj variantları ilə təchiz oluna bilər ki, bu da mühəndislərin konnektoru müxtəlif avadanlıq strukturlarına inteqrasiyasını asanlaşdırır.
Sənaye mühitlərində istifadə olunan Ethernet şəbəkələri tipik ofis şəbəkələrindən fərqli tələblərə malikdir. İdarə olunan İT otağında quraşdırılmış birləşdirici nadir hallarda su, yağ, vibrasiya, toz və ya təkrar mexaniki hərəkətlə qarşılaşa bilər. Əksinə, sənaye rabitə interfeysi idarəetmə şkafları, robot hüceyrələr, istehsal maşınları, açıq hava avadanlıqları və ya yoxlama sistemləri daxilində quraşdırıla bilər.
Etibarlı sənaye konnektoru buna görə də bir neçə praktiki problemləri həll etməlidir:
Ethernet bağlantısı maşın idarəsi, real vaxt məlumat mübadiləsi, kamera əlaqəsi və ya uzaqdan avadanlıq monitorinqi üçün cavabdeh olduqda bu amillər xüsusilə vacib olur.
Yaxşı hazırlanmış sənaye konnektoru elektrik performansını, mexaniki dayanıqlığı və quraşdırma rahatlığını tarazlaşdırmalıdır. Reunion-un RJ45 siqnal konnektoru tələbkar Ethernet proqramları üçün nəzərdə tutulmuş bir neçə funksiyanı özündə birləşdirir.
| Xüsusiyyət | Birləşmə RJ45 Siqnal Konnektoru | Mühəndislik faydası |
|---|---|---|
| Data Rate | 10 Gbps-ə qədər | Yüksək sürətli Ethernet rabitəsini dəstəkləyir |
| Mənzil | Sink ərintisi, PA6 isteğe bağlıdır | Mexanik qoruma və konfiqurasiya elastikliyini təmin edir |
| Qoruma | Cütləşdikdə IP50 / IP67 | Müxtəlif ekoloji şərtlərə uyğundur |
| Cütləşmə dövrləri | ≥2,000 | Təkrar texniki xidmət və avadanlıqlara texniki xidmət göstərir |
| İşləmə temperaturu | -40°C-dən +85°C-dək | Geniş sənaye temperatur şəraiti üçün uyğundur |
| Kabel çıxışı | 180° düz / 90° sağ bucaq | Kompakt avadanlıqlarda quraşdırma çevikliyini artırır |
| Xitam | Lehim fincanı və ya IDC | Müxtəlif sahə və montaj tələblərini dəstəkləyir |
Diqqətəlayiq dizayn xüsusiyyətlərindən biri sürətli fırlanan kilidləmə sistemidir. Sadə bir sürtünmə uyğun interfeysi ilə müqayisədə, xüsusi kilidləmə mexanizmi vibrasiya və ya təkrar hərəkət gözlənilən yerlərdə əlavə əlaqə təhlükəsizliyini təmin edə bilər.
Ethernet konnektorunun seçilməsi yalnız görünüşdən çox şəbəkənin elektrik və ətraf mühit tələbləri ilə başlamalıdır. Mühəndislər ötürmə sürətini, empedansı, kontakt müqavimətini, iş temperaturunu, qorunma səviyyəsini, kabel uyğunluğunu və mexaniki konfiqurasiyanı qiymətləndirməlidirlər.
| Spesifikasiya | Tipik Yenidən Birləşmə Dəyəri | Niyə vacibdir |
|---|---|---|
| Xarakterik Empedans | 100 Ω ± 5% | Müvafiq diferensial siqnal davranışını saxlamağa kömək edir |
| Cari Reytinq | Hər əlaqə üçün 1,5 A | Davamlı əlaqə cərəyanı qabiliyyətini müəyyənləşdirir |
| Gərginlik dərəcəsi | 50 V | Göstərilən iş gərginliyini müəyyən edir |
| Əlaqə müqaviməti | ≤10 mΩ ilkin | Aşağı müqavimət sabit elektrik əlaqəsini dəstəkləyir |
| İzolyasiya Müqaviməti | 500 VDC-də ≥500 MΩ | İzolyasiya performansını göstərir |
| Kabel Uyğunluğu | CAT5e / CAT6 / CAT6a / CAT7 | Ethernet sisteminin dizaynı üçün çeviklik təmin edir |
| İşləmə temperaturu | -40°C-dən +85°C-dək | Tələb olunan temperatur mühitlərini dəstəkləyir |
Yüksək sürətli sistemlər üçün mühəndislər həmçinin daxiletmə itkisini, geri qaytarma itkisini, kabel tikintisini, ekranlaşdırma strategiyasını, torpaqlamanı və tam ötürücü kanalı nəzərə almalıdırlar. Bağlayıcının performansı kabeldən, sonlandırma metodundan və şəbəkə arxitekturasından asılı olmayaraq qiymətləndirilə bilməz.
Birləşmə CAT5e, CAT6, CAT6a və CAT7 kabelləri, o cümlədən qeyd olunan AWG 26-22 diapazonunda telli və ya bərk keçiricilər üçün dəstəyi müəyyənləşdirir. Bu, konnektoru həm standart Ethernet infrastrukturu, həm də daha yüksək performanslı sənaye rabitə sistemləri üçün nəzərdən keçirməyə imkan verir.
Ethernet-in çox yönlü olması RJ45 interfeyslərini bir çox sənaye və kommersiya sistemlərində müvafiq edir. Möhkəmləşdirilmiş versiya, bağlayıcı ətraf mühitə və ya mexaniki stresslərə tab gətirməli olduqda xüsusilə faydalı olur.
Avtomatlaşdırılmış istehsal xətləri PLC-lər, nəzarətçilər, sensorlar, sürücülər, sənaye kompüterləri və digər şəbəkə avadanlıqları arasında əlaqədən asılıdır. Davamlı Ethernet interfeysi davamlı əməliyyat zamanı sabit əlaqələri saxlamağa kömək edə bilər.
Sənaye kameraları əhəmiyyətli miqdarda görüntü məlumatı yarada bilər. Buna görə də yüksək sürətli Ethernet bağlantısı kameralar, sənaye kompüterləri və idarəetmə sistemləri arasında yoxlama məlumatlarının ötürülməsi üçün vacibdir.
Xarici monitorinq avadanlığı yağış, toz, temperatur dəyişikliyi və fiziki təsirlə üzləşə bilər. Müvafiq IP reytinqli konnektor Ethernet interfeysində əlavə qorunma təmin edə bilər.
Böyük LED displeylər və peşəkar işıqlandırma avadanlığı tez-tez etibarlı idarəetmə və məlumat mübadiləsi tələb edir. Çevik kabel çıxışları və etibarlı kilidi olan birləşdirici yer məhdud olan avadanlıqlarda quraşdırılması asanlaşdıra bilər.
Nəzarət kabinetləri məhdud ərazidə çoxlu rabitə interfeyslərini ehtiva edə bilər. Panel montajı və PCB montajı konfiqurasiyaları avadanlıq istehsalçıları və sistem inteqratorları üçün əlavə inteqrasiya seçimlərini təmin edir.
Sənaye Ethernet konnektorunu əldə edərkən, alıcılar fərdi məhsulları müqayisə etməzdən əvvəl tətbiqi müəyyən etməlidirlər. Aşağıdakı yoxlama siyahısı seçimi daraltmağa kömək edə bilər:
Fərdi layihələr üçün alıcılar həmçinin gözlənilən sifariş miqdarını, kabel uzunluğunu, birləşdiricinin oriyentasiyasını, markalanma tələblərini, mənzil materialı seçimlərini və quraşdırma məhdudiyyətlərini təmin etməlidirlər. Bu təfərrüatlar təchizatçıya standart kataloq hissəsini təklif etmək əvəzinə konfiqurasiya tövsiyə etməyə imkan verir.
Birləşmə, güc, siqnal, sənaye avtomatlaşdırılması, suya davamlı birləşdirici və kabel montaj məhsulları sahəsində təcrübəsi olan Çin mərkəzli birləşdirici istehsalçısıdır. Onun istehsal imkanlarına birləşdiricilərin dizaynı, injection qəlibləmə, lehimləmə, tel kəsmə və soyma, montaj və kabel montajı daxildir.
RJ45 məhsul xətti üçün Reunion bildirir ki, hər bir vahid göndərilməzdən əvvəl elektrik sınağından keçir. Şirkət həmçinin düz və düzbucaqlı kabel çıxışları ilə birlikdə kabel montajı, panel montajı və PCB montajı konfiqurasiyalarını təmin edir. Bu seçimlər müxtəlif mexaniki sxemlərə malik avadanlıqları inkişaf etdirən OEM-lər və sistem inteqratorları üçün faydalı ola bilər.
Birləşmə-un daha geniş istehsal əməliyyatına təxminən 4000 kvadratmetrlik istehsal obyekti, təxminən 150 işçi və 10 istehsal xətti daxildir. Onun Ar-Ge komandasına 10-dan çox təcrübəli mühəndis daxildir, şirkət isə hər il 30-dan çox fərdiləşdirilmiş layihə haqqında məlumat verir. Şirkət həmçinin bildirir ki, onun keyfiyyət sisteminə ISO 9001, ISO 14001 və ISO 13485 sertifikatları daxildir və müvafiq məhsullar üçün RoHS və REACH kimi əlavə uyğunluq sənədləri mövcuddur.
Siqnal bağlayıcı təchizatçısını qiymətləndirən alıcılar üçün bu istehsal və mühəndislik imkanları məhsulun spesifikasiyası, sınaq prosedurları, fərdiləşdirmə tələbləri və çatdırılma gözləntiləri ilə yanaşı nəzərdən keçirilə bilər.
Birləşmə RJ45 siqnal konnektoru uyğun CAT6a və ya CAT7 kabelləri və uyğun şəbəkə avadanlığı ilə istifadə edildikdə 10 Gbps-ə qədər məlumat ötürülməsi üçün nəzərdə tutulub. Sistemin faktiki performansı kabel, sonlandırma və aktiv cihazlar daxil olmaqla tam Ethernet kanalından asılıdır.
Seçilmiş konfiqurasiyalar birləşdirildikdə IP67 mühafizəsini təmin edərək, onları toz və suya məruz qalmadan qorunmanın tələb olunduğu tətbiqlər üçün uyğun edir. Tam quraşdırma hələ də kabel girişi, cütləşmə vəziyyəti, korpusun dizaynı və ətraf mühitə məruz qalma baxımından qiymətləndirilməlidir.
Göstərilən uyğunluğa qeyd olunan AWG 26-22 diapazonu daxilində telli və ya bərk keçiriciləri dəstəkləyən CAT5e, CAT6, CAT6a və CAT7 kabelləri daxildir.
Sənaye RJ45 siqnal konnektoru ən azı 2000 cütləşmə dövrü üçün müəyyən edilmişdir. Bu, xüsusilə vaxtaşırı texniki xidmət, dəyişdirmə, yoxlama və ya sahədə texniki xidmət tələb edən avadanlıqlara aiddir.
Bəli. Layihə tələblərindən asılı olaraq, fərdiləşdirmə konfiqurasiya, kabel uzunluğu, markalanma, mənzil seçimləri və digər mexaniki detalları əhatə edə bilər. Alıcılar kotirovka sorğusu zamanı tətbiq mühitini, kabel spesifikasiyasını, quraşdırma metodunu, miqdarını və tələb olunan çatdırılma cədvəlini təqdim etməlidirlər.
Etibarlı Ethernet bağlantısı bütün sistemin elektrik, mexaniki və ətraf mühit tələblərinə uyğun gələn birləşdiricinin seçilməsi ilə başlayır. Sənaye avtomatlaşdırılması, maşın görmə, nəzarət, LED avadanlığı və digər şəbəkə cihazları üçün sənaye səviyyəli RJ45 interfeysi adi ofis şəbəkəsi avadanlıqlarından kənarda tələb olunan davamlılığı və quraşdırma çevikliyini təmin edə bilər.
Birləşmə RJ45 uyğunluğunu İP mühafizəsi, sənaye temperatur göstəriciləri, çoxsaylı montaj konfiqurasiyaları, təhlükəsiz kilidləmə və yüksək sürətli Ethernet ötürülməsi variantları ilə birləşdirir. Əgər siz qaynaq edirsinizsəRJ45 siqnal konnektoruOEM istehsalı, sistem inteqrasiyası və ya toplu satınalma üçün əvvəlcə kabel və ətraf mühit tələblərinizi nəzərdən keçirin, sonra mühəndis qrupu ilə tələb olunan konfiqurasiyanı müzakirə edin.
