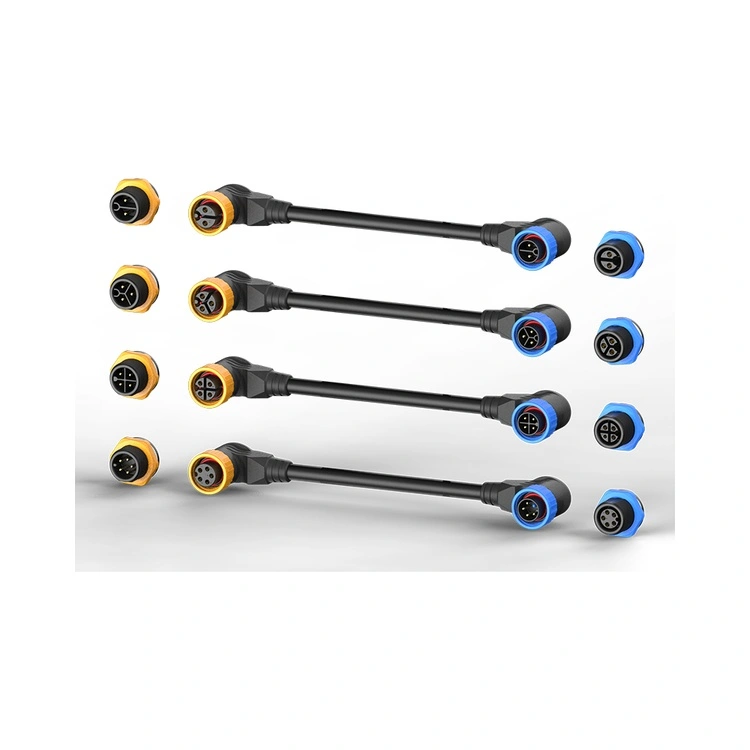

TheReunion M20 seriyalı plastik suya davamlı birləşdirici hər üçünü təmin edir — yüngül, Sabit performanslı PA66 korpusunu IP67/IP68 suya davamlı və 20A-a qədər qiymətləndirilən qızılla örtülmüş pirinç kontaktları ilə birləşdirir. Reunion-un ISO sertifikatlı qurğuları tərəfindən öz daxilində dizayn edilmiş və istehsal edilmiş bu birləşdirici ailəsi avadanlıq istehsalçılarına, sistem inteqratorlarına və texniki xidmət mühəndislərinə duz püskürən, kimyəvi və yüksək rütubətli mühitlərdə paslanmaya meyilli metal birləşmələrə sübut edilmiş alternativ təqdim edir.
Reunion ticarət şirkəti deyil - biz 15 ildən çox dəqiq qəlibləmə və əlaqə mühəndisliyi təcrübəsinə malik şaquli inteqrasiya olunmuş istehsalçıyıq. Hər bir partiyamızM20 seriyalı plastik suya davamlı birləşdirici100% elektrik sınağından və suya davamlı sınaqdan keçib, sınaq qeydləri tam izlənilmək üçün saxlanılıb. Yenidən Birləşməni təyin etdikdə, qatranın qurudulmasından son montaja qədər keyfiyyətə nəzarət edən tərəfdaşı təyin edirsiniz - ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 və UL tanınması ilə dəstəklənir.
TheReunion M20 seriyalı plastik suya davamlı birləşdirici həm əhəmiyyətli enerji təchizatı (hər bir əlaqə üçün 20A-a qədər) və həm də ətraf mühitə davamlılıq tələb edən tətbiqlər üçün hazırlanmış yivli dairəvi interconnectdir. Onun 20 mm-lik birləşmə interfeysi istənilən RAL/Pantone rəngində birbaşa formalaşdırılmış və qəliblənmiş yüksək möhkəmliyə malik PA66 termoplastik korpusa malikdir – boya, örtük, korroziya yoxdur. Korpus təbii olaraq paslanmaya və oksidləşməyə davamlıdır, istilik əyilmə temperaturu 200°C-dən çox olmaqla, -40°C-dən +105°C-dək etibarlı performansı təmin edir.
Bağlayıcı 2-dən 9-a qədər güc konfiqurasiyasında mövcuddur, maksimum cərəyan dəstəyi 20A, birləşdiricilər panel tipində, kabel tipində və yığılmış tip seçimlərində mövcuddur. Biz sizin üçün naqil qoşqu komponentlərinin tam dəstini fərdiləşdirə bilərik. Siz həmçinin naqil qoşqunun komponentlərini özünüz də emal edə bilərsiniz.
| Xüsusiyyət | Fayda | Doğrulama sübutu |
| PA66 Mənzil | Pas yoxdur, oksidləşmə yoxdur - duz spreyi (ASTM B117) və kimyəvi yuyulma mühitlərində sübut edilmişdir. | Əla korroziya müqaviməti |
| 60%-ə qədər çəki azaldılması | Panellərə, kabellərə və robot qollara struktur yüklənməsini azaldır—quraşdırmanı asanlaşdırır və daşınma xərclərini azaldır. | Kütləvi müqayisə məlumatları müqayisə edilə bilən mis qabıqlı birləşdiricilərə qarşı mövcuddur. |
| IP67 suya davamlı | 30 dəqiqə ərzində 1 m dərinlikdə davamlı batırmağa davam edir | Partiya nümunəli immersion testi. |
| 2~9pins Konfiqurasiyalar | 2,3,4,5,6,7,8,9 pin isteğe bağlıdır | Standart hazır və xüsusi kontakt yükləmə variantları. |
| Qızılla örtülmüş pirinç kontaktlar | Aşağı kontakt müqaviməti (≤3mΩ) və korroziyadan qorunma—rütubətli, duzlu havada performansını saxlayır. | Hər istehsal partiyasında XRF tərəfindən təsdiqlənmiş örtük qalınlığı. |
| Yivli Kilidləmə | Vibrasiyaya davamlı cütləşmə-maşınların hərəkəti, termal velosiped və kran əməliyyatları nəticəsində boşalmanın qarşısını alır. | Ardıcıl fırlanma anı saxlama ilə ≥500 tipik cütləşməyə qədər dövrəyə görə sınaqdan keçirilmişdir. |
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 7-pin | 8-pin | 9-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Cari Reytinq | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Tel Bölməsi (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5-2,0 | 0,5-2,0 | 0,25-0,75 | 0,25-0,5 | 0,25-0,5 | 0,25–2,5 |
| Spesifikasiya | Detal |
| İşləmə temperaturu | -40°C ~ +105°C |
| Mühafizə reytinqi (birləşdirilmiş) | IP67 / IP68 (1m, 30dəq) |
| Korpus materialı | PA66 |
| Əlaqə materialı | Qızıl örtüklü mis |
| Əlaqə müqaviməti | ≤3mΩ |
| Cütləşmə dövrləri | ≥500 |
| Çəki | Ekvivalent pirinç bağlayıcılardan ~60% daha yüngül |
| Uyğunluq | RoHS, REACH, UL |
Reunion üçün tam inteqrasiya olunmuş istehsal xətti fəaliyyət göstərirM20 seriyalı plastik suya davamlı birləşdirici, hər bir vahidin dərc olunmuş spesifikasiyalarımıza cavab verməsini təmin etmək. Bizim prosesimizə daxildir:
Materialın qurudulması– PA66 nəmlə bağlı qəlibləmə qüsurlarını aradan qaldırmaq üçün dəqiqliklə qurudulur.
Enjeksiyon qəlibləri– ±0,02 mm dözümlülük nəzarəti ilə avtomatlaşdırılmış preslər; Rəng piqmenti birbaşa qatrana əlavə olunur - ikinci dərəcəli rəngləmə yoxdur.
Ştamplama və Kaplama ilə əlaqə saxlayın– Mis ərintisindən yüksək sürətli ştamplama; selektiv qızıl örtük.
Kabel emalı– Avtomatlaşdırılmış kəsmə, soyma və qalaylama ilə daxili PUR/PVC ekstruziya; 0,1 m-dən 20 m-ə qədər xüsusi uzunluqlar.
Məclis– Dönmə momenti ilə idarə olunan bərkitmə ilə (1,0-1,2 Nm birləşmə fırlanma anı) yarı avtomatlaşdırılmış xətlər.
Elektrik testi– Davamlılığın, izolyasiya müqavimətinin (≥5000MΩ) və dielektrik dayanıqlığının 100% yoxlanılması.
Ətraf mühit nümunəsi– IP68 immersion, UV stabilliyi (ASTM G155) və istilik dövrü üçün toplu nümunə götürmə.
Qablaşdırma– Quruducu ilə antistatik vakuum möhürləmə; izlənilə bilən toplu etiketləri olan ixrac dərəcəli kartonlar.
Reunion-un daxili alətlər və qəlibləmə imkanları sürətli fərdiləşdirməyə imkan verirM20 seriyalı plastik suya davamlı birləşdirici sizi artıq inventarla bağlayan minimum sifariş miqdarı olmadan.
| Özelleştirilebilir Xüsusiyyət | Seçimlər mövcuddur |
| Korpus Rəngi | İstənilən RAL və ya Pantone-birbaşa qəliblənmiş, rəsm yoxdur |
| Kabel montajı | 0,1 m - 20 m; PUR (yağ/kimyəvi davamlı) və ya PVC gödəkçə; tək və ya ikitərəfli |
| Bağlayıcı istiqaməti | Düz və ya düzbucaqlı |
| Əlaqə Yüklənir | 2, 3, 4, 5, 6,7,8,9 sancaqlar |
| Kabel markalanması | Dövrə identifikatoru üçün fərdi çap və ya istilik-büzülən etiketlər |
| Qablaşdırma | Antistatik çantalar, çarxlar və ya xüsusi etiketli kartonlar |
Yüksək həcmli layihələr üçün Reunion-un mühəndislik komandası fərdi daxiletmə sxemlərini, açar seçimlərini və ya xüsusi kabel örtüklərini birgə inkişaf etdirə bilər. Xüsusi qəliblənmiş rənglərin çatdırılma müddəti adətən 15-20 iş günüdür; standart konfiqurasiyalar 5-7 iş günü ərzində göndərilir.
Reunion tanınmış qlobal qurumlarla aktiv sertifikatlaşdırma aparır. Biz sorğu ilə təsdiqedici sənədləri təqdim edirik.
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyətin idarə edilməsi - dizayn, istehsal və satış sonrası |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi – tullantıların azaldılması və davamlı təcrübələr |
| ISO 13485:2016 | Tibbi cihazın keyfiyyətinin idarə edilməsi – diaqnostika/monitorinq proqramları üçün |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik |
| RoHS & REACH | Məhdud maddə uyğunluğu – Aİ və qlobal standartlar |
Xeyr - cari reytinq korpus deyil, kontakt sistemi və naqil ölçmə cihazı ilə müəyyən edilir. PA66 materialının istilik əyilmə temperaturu 200°C-dən çox, konnektorun -40°C ilə +105°C iş diapazonundan xeyli yuxarıdır. Biz hər bir pin konfiqurasiyasını IEC 60512 standartına uyğun olaraq temperatur artımı sınağı vasitəsilə təsdiqləyirik. Laboratoriyamızda,M20 seriyalı plastik suya davamlı birləşdirici metal qabıq ekvivalentləri ilə eyni hüdudlarda temperatur artımını göstərir. Hər kontakt üçün 30A-dan çox tətbiqlər üçün M25 seriyamızı tövsiyə edirik.
PA66 korpusu yağlara, yağlara, qələvilərə və bir çox turşuya davamlıdır. Xüsusi kimyəvi uyğunluq üçün biz ətraflı müqavimət cədvəlini təqdim edirik. Davamlı həlledici, soyuducu və ya yanacağa məruz qalan mühitlər üçün PUR kabel seçimini tövsiyə edirik - PVC müəyyən kimyəvi atmosferlərdə pisləşə bilər. Mühəndislik komandamız aqressiv kimyəvi tətbiqlər üçün pulsuz material seçimi məsləhətləri təklif edir.
Bəli - nümunə sifarişləri qəbul edilir. Biz standart pin konfiqurasiyaları ilə 5 cütləşmə cütündən ibarət qiymətləndirmə dəstlərini təklif edirik. Nümunə qiymətləri satış komandamız vasitəsilə əldə etmək olar, standart konfiqurasiyalar üçün 5-7 iş günü nümunə götürmə müddəti. Xüsusi nümunələr üçün çatdırılma müddəti 12-17 iş günüdür.
