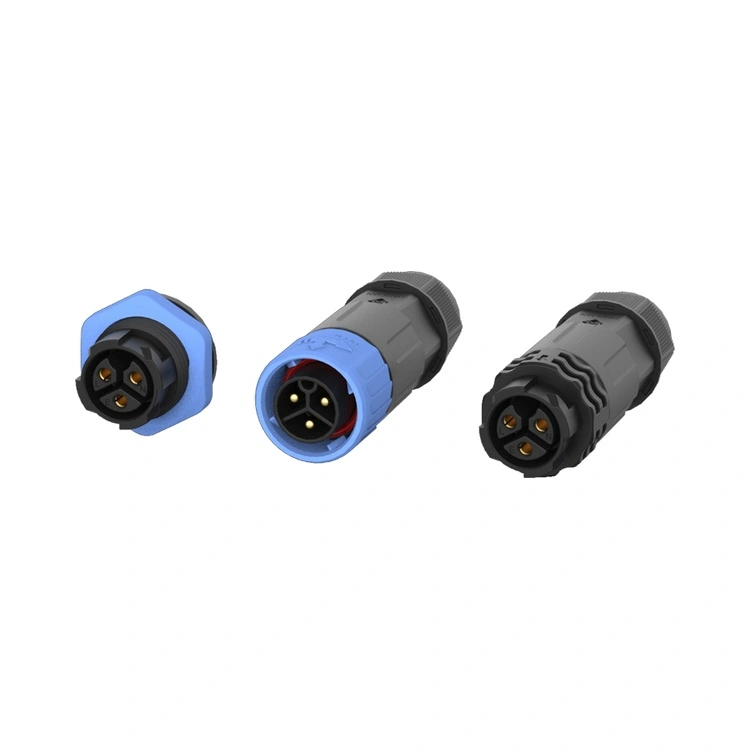

Xarici qabıq yüksək performanslı termoplastik materialdan hazırlanmışdır və UL 94-V0 yanğına davamlılıq dərəcəsinə malikdir. Duz spreyi korroziyasına davamlıdır, açıq LED displeylərin və LED işıqlandırma avadanlıqlarının suya davamlı tələblərinə, eləcə də sənaye LED displeylərinin turşu eroziyasına davamlılığı kimi sərt iş şəraitinə cavab verə bilər.

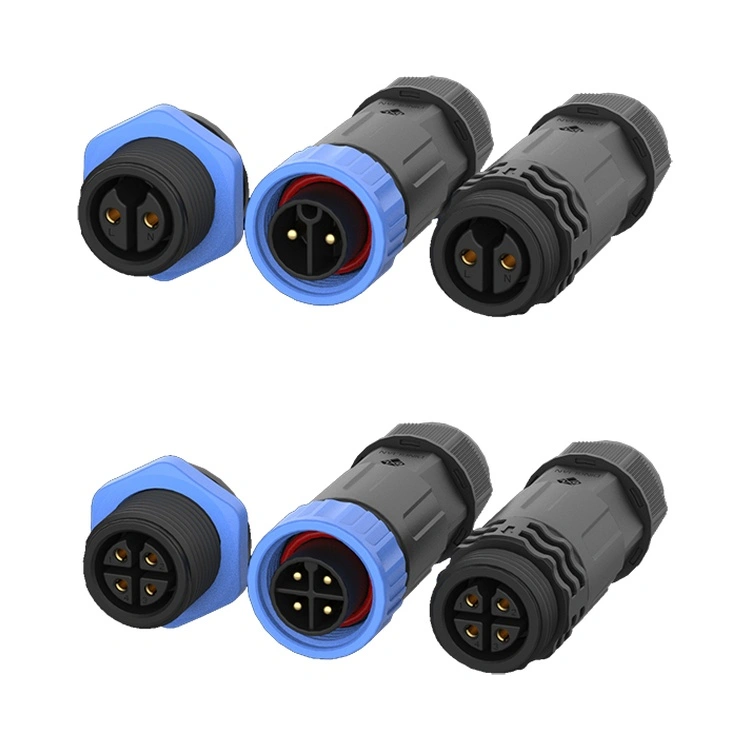

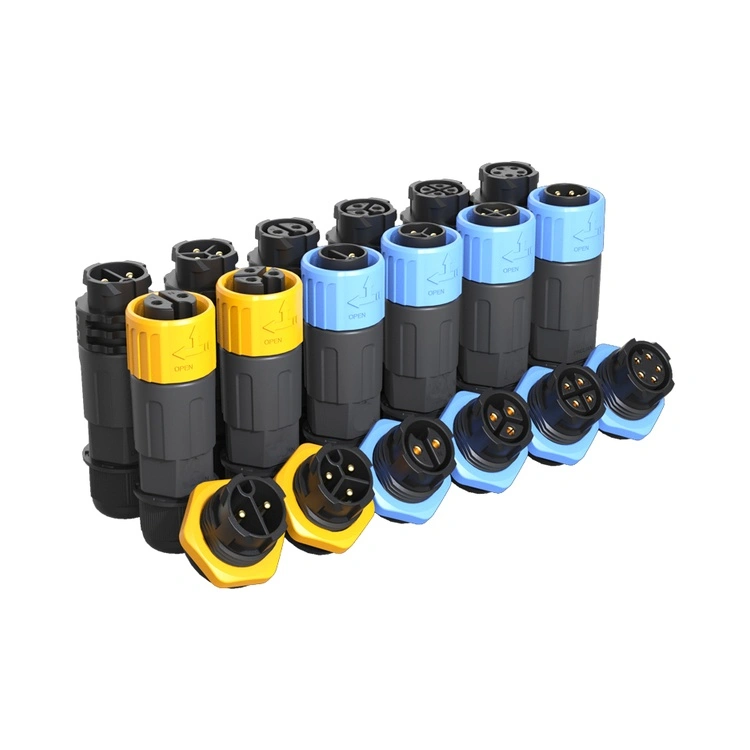

Sabit və qüsursuz olan tək deşikli üsulla quraşdırılır. O, yivli kilidləmə quruluşuna malikdir və hətta titrəmə mühitində də möhkəm əlaqə saxlaya bilir. 2, 3, 4, 5, 6, 7, 8, 9 pinlər seçim üçün əlçatandır və fərdiləşdirmə dəstəklənir.
| Parametr | Reunion M20 Çatdırılmış Dəyər | Praktikada Niyə Əhəmiyyətlidir |
| Kontakt Müqaviməti (ilkin) | ≤3.0mΩ | Sənaye orta göstəricisindən aşağı, I²R istilik istehsalını azaldır |
| Stabil möhürlənə bilən cütləşmə dövrələri | ≥500 dövr (təsdiqlənmiş, yalnız qiymətləndirilmiş deyil) | Partiya sınaq qeydlərimiz 500 dövr ərzində qorunan sızdırmazlığın bütövlüyünü göstərir - texniki xidmət tələb edən ağır avadanlıqlar üçün vacibdir. |
| IP67 suya davamlı | Hər partiya: 1 m dərinlik × 30 dəqiqə daldırma | Test hesabatları təqdim edilə bilər.. |
| Vibrasiya Müqaviməti | 10-500Hz, 2g (IEC 60068-2-6) | Həqiqi mühərrik və nasos işini simulyasiya edir – sıfır keçid kəsilməsi ilə keçdi. |
| Parametr | 2 sancaqlı | 3-pin | 4-pin | 5 pinli | 6 sancaqlı | 7-pin | 8-pin | 9-pin |
| Gərginlik dərəcəsi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Cari Reytinq | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Tel Bölməsi (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5-2,0 | 0,5-2,0 | 0,25-0,75 | 0,25-0,5 | 0,25-0,5 | 0,25–2,5 |
1)İzolyator materialı: Yüksək temperaturlu termoplastik (UL 94 V-0, )
2)Əlaqə üçün əsas material: Qızıl örtüklü pirinç (CuZn39Pb3) – duz sprey testi ≥48 saat
3) Sızdırmazlıq materialı: Silikon O-ring
4)İşləmə temperaturu: -40°C ~ +105°C
5)Alovlanma qabiliyyəti və Uyğunluq: UL 94 V-0, RoHS, REACH SVHC aşkar edilmədi
6) Xitam Seçimləri: Lehim fincanı, dip-lehim (PCB montajı)
| Müqayisə Ölçüsü | Reunion M20 seriyası | Premium Avropa M20 Brend | Ucuz Qiymətli Markasız M20 |
| Vahidin qiyməti (MOQ 100 ədəd) | Rəqabətli, səviyyəli | 3,5× – 4× daha yüksək | Əvvəlcədən aşağı salın |
| Doğrulanmış Davamlı Cərəyan | 20A (hər pin, sənədləşdirilmiş) | Tipik olaraq 25A (incə çaplı azalma) | Şişirilmiş, sınaq sübutu yoxdur |
| IP67 suya davamlı | 100% istehsal partiyaları | Partiya testi (lakin sənədləşdirilmiş partiyaya görə deyil) | Heç biri və ya yalan iddialar |
| Elektrik Testi (Hi-pot & IR) | 100% hər vahid – test datası qeyd olunur | Nümunə əsaslı (AQL 1.0) | Təsadüfi və ya atlandı |
| Tam İzləmə (Qətran→Tamamlanmış Bağlayıcı) | ERP ilə izlənilir, 24 saat ərzində əldə edilə bilər | Bəli, lakin daha yavaş cavab | Heç biri |
| Çatdırılma vaxtı (Standart Miqdar) | 15-17 iş günü | 6-10 həftə | Gözlənilməz (2-20 həftə) |
| Fərdiləşdirmə MOQ (kabel uzunluğu, rəng, işarələmə) | 100 ədəd - çevik | 500+ ədəd, yüksək mühəndislik haqları | Təklif edilmir və ya keyfiyyətə nəzarət yoxdur |
| Sertifikatlar | ISO 9001, 14001, 13485 | Adətən yalnız ISO 9001 | Tipik olaraq heç biri |
Faktiki sahədə quraşdırmada IP67/IP68 möhürlənməsinə nail olmaq üçün bu təsdiqlənmiş prosedurlara əməl edin:
| addım | Fəaliyyət | Kritik dəyər / Nəzarət nöqtəsi |
| 1 | O-halqa panel səthinə toxunana qədər mufta qozunu əl ilə sıxın. | Vizual əlaqə təsdiqləndi. |
| 2 | Kalibrlənmiş açardan istifadə edərək son fırlanma momentini tətbiq edin. | 1,0 – 1,2 Nm (1,5 Nm-dən çox OLMAYIN – həddindən artıq fırlanma momenti O-halqanı təhrif edir və daxiletmə gücünü artırır). |
| 3 | Girişdə kabel əyilmə radiusunu yoxlayın. | ≥ 5× kabelin xarici diametri – kəskin əyilmələr kontaktları çəkir və arxa möhürü pozur. |
| 4 | Xarici oriyentasiya | Kabelin aşağıya doğru çıxması – birləşdirici qayka interfeysində suyun yığılmasının qarşısını alır. |
| 5 | O-ring yoxlama tezliyi | Hər il gündəlik yuyulma / qida emalı mühitləri üçün; standart qapalı/açıq sənaye istifadəsi üçün hər 2-3 ildən bir. |
| Sertifikatlaşdırma / Protokol | Hər Sifarişlə Təmin Edilən Əhatə və Sübut |
| ISO 9001:2015 | Tam QMS – dizayn, istehsal, satış sonrası. Audit hesabatları NDA-da mövcuddur. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi – tullantıların azaldılması və RoHS/REACH uyğunluğu sənədləşdirilmişdir. |
| ISO 13485:2016 | Tibbi avadanlıq üçün tətbiq olunur (diaqnostika/monitorinq) – ciddi dəyişikliklərə nəzarət və izlənilmə. |
| UL tanınması | Şimali Amerika üçün komponent səviyyəli təhlükəsizlik – hər korpusda UL işarəsi. |
Dönmə momenti: 1,0 – 1,2 Nm (əllə oturduqdan sonra son bərkitmə).
0,8Nm-dən aşağı: O-ring sıxılma kifayət deyil – IP67 IP54 səviyyəsinə düşür (tozdan qorunur, lakin su keçirmir). Laboratoriya sınaqlarımızda 0,5 m dərinlikdə 2 saat ərzində suyun daxil olduğunu gördük.
1,5Nm-dən yuxarı: Flüorosilikon O-halqa iplik boşluğuna daxil olur və daimi deformasiyaya və cütləşmə gücünün artmasına səbəb olur. Möhür əvvəlcə IP67-dən keçə bilər, lakin termal dövriyyədən sonra (genişlənmə/daralma) uğursuz olacaq.
Tövsiyə: Əvvəlcədən təyin edilmiş fırlanma anı açarından istifadə edin – biz bunu həcm sifarişləri ilə aksesuar kimi təmin edə bilərik.
Standart nümunələr: 3 iş günü ərzində 5–10 ədəd mövcuddur (ehtiyat icazəsi ilə).
Kiçik partiyalı sifarişlər (100-500 ədəd): sifarişin təsdiqindən sonra 12-15 iş günü.
Böyük həcmli (500+ ədəd): 18-20 iş günü, qismən çatdırılma mümkündür.
Fərdi kabel birləşmələri (uzunluq, naqil ölçüsü, rəng kodlaması): MOQ 100 ədəd – mühəndislik rəsmlərinin təsdiqi 2-3 gün, sonra isə 15 günlük istehsal tələb olunur.
