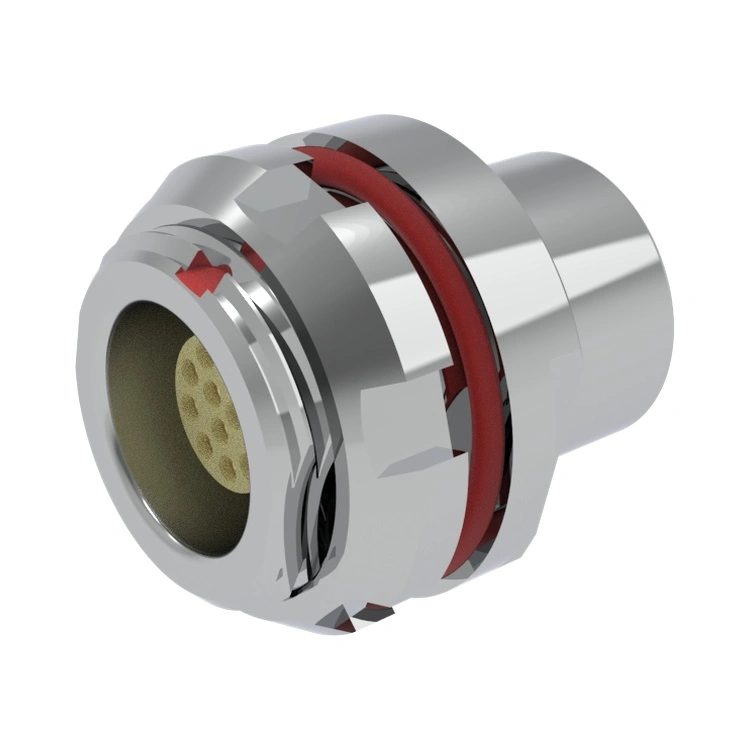

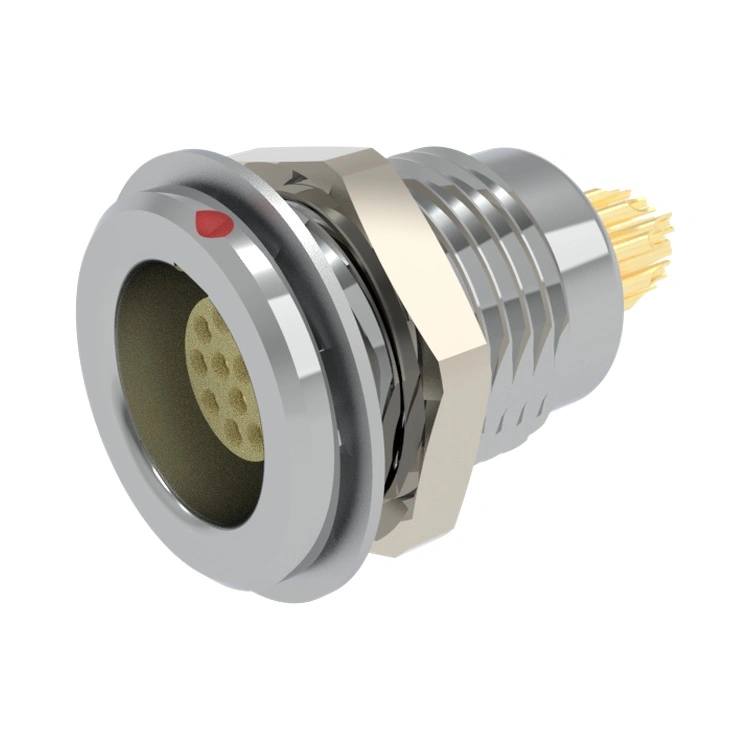

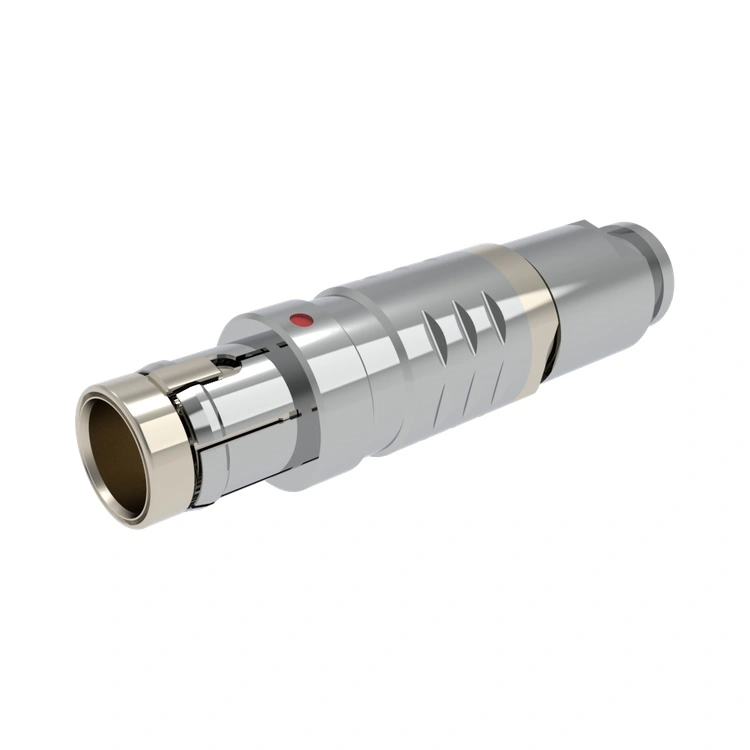

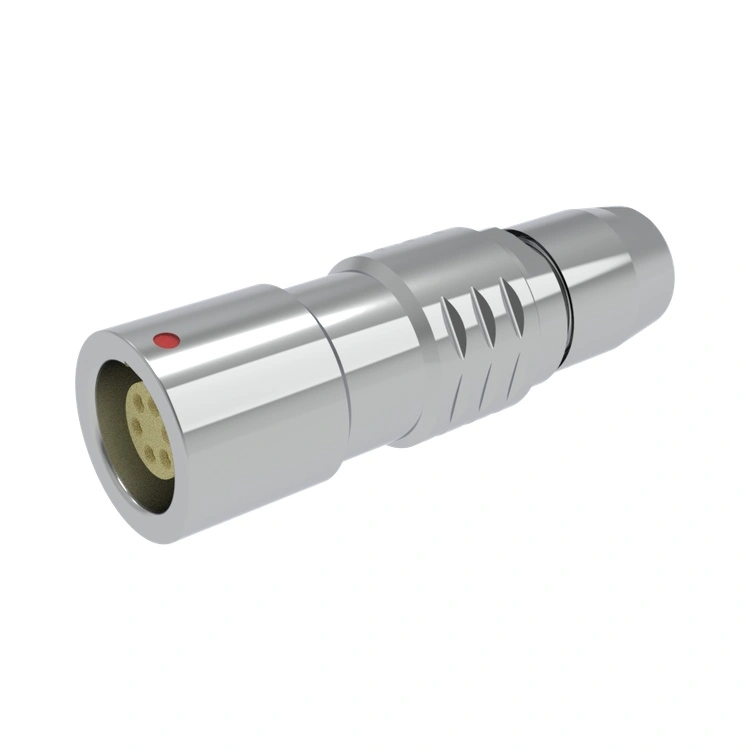

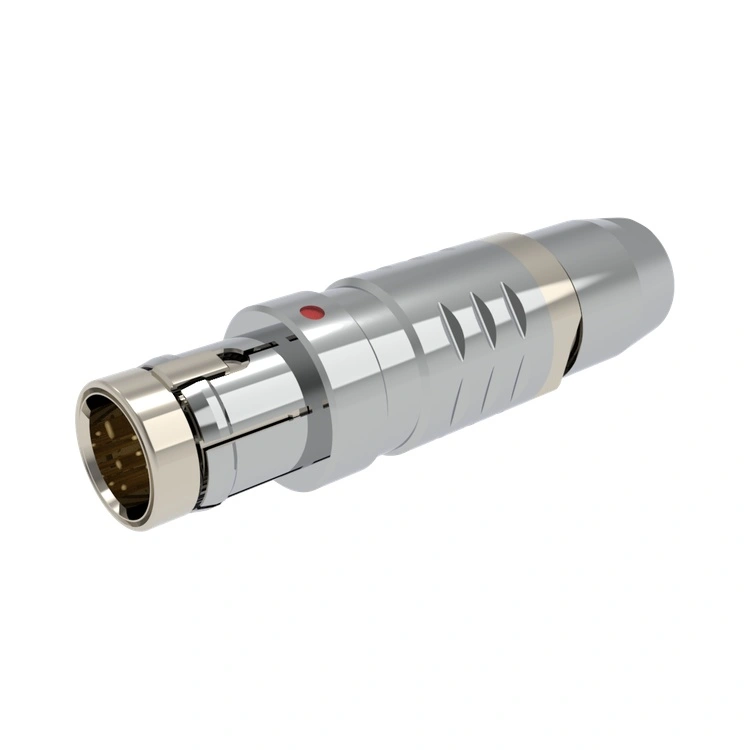

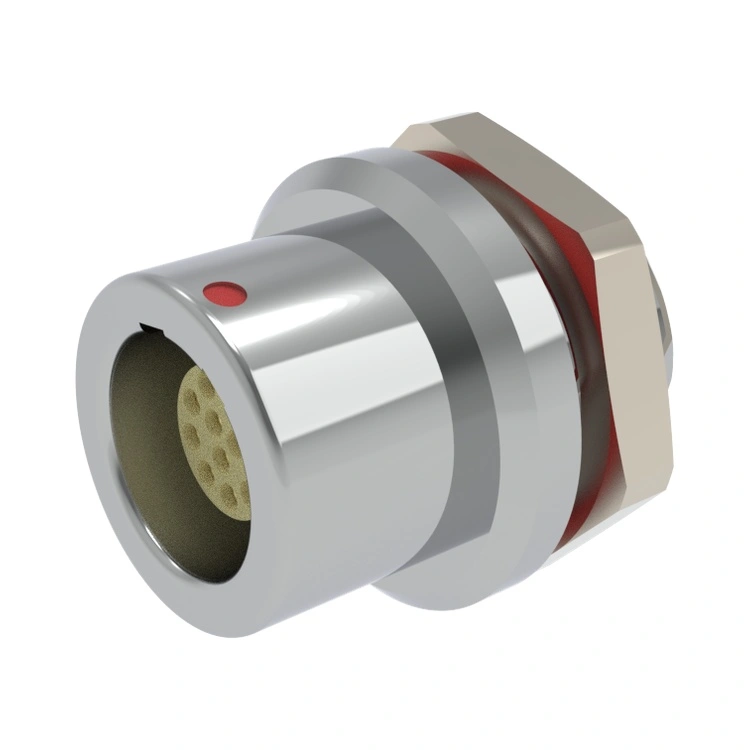

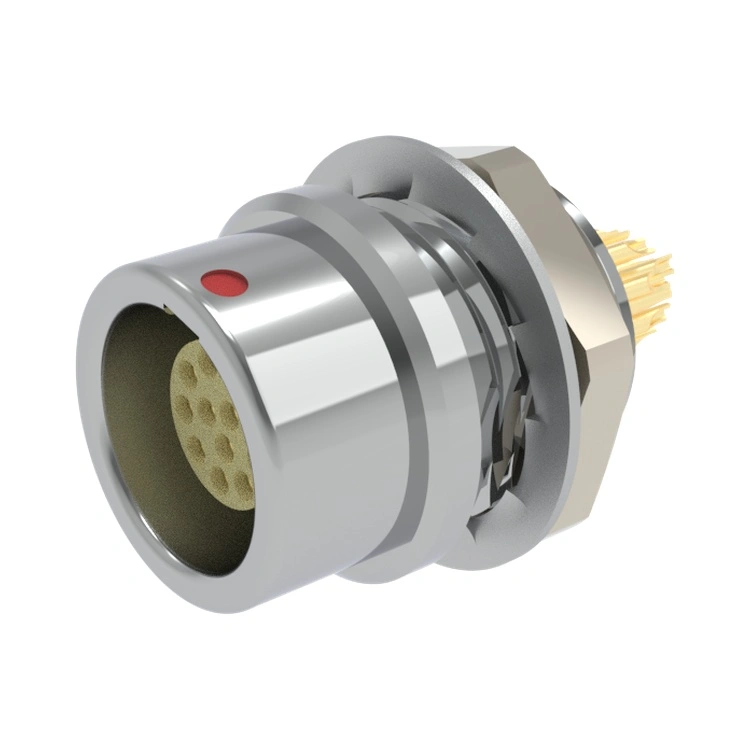

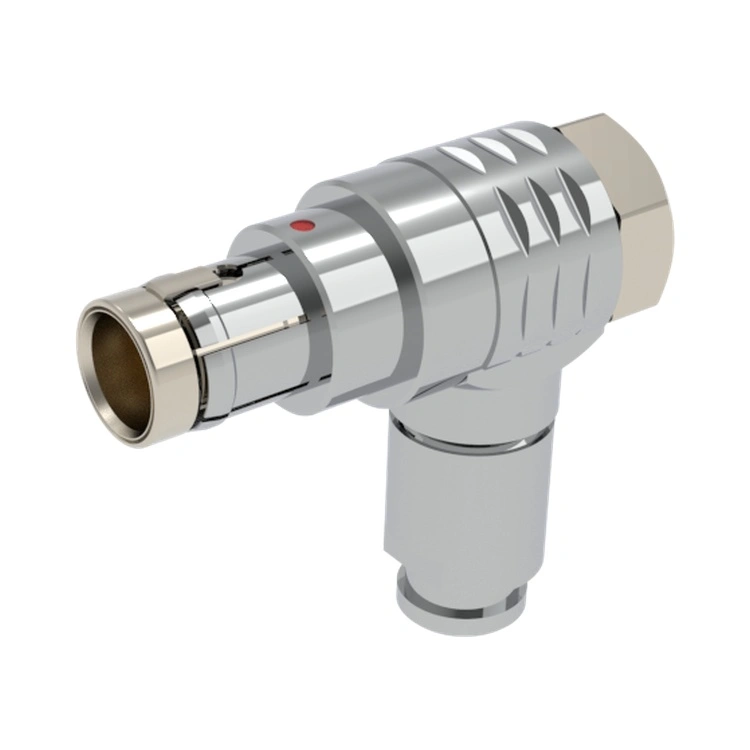

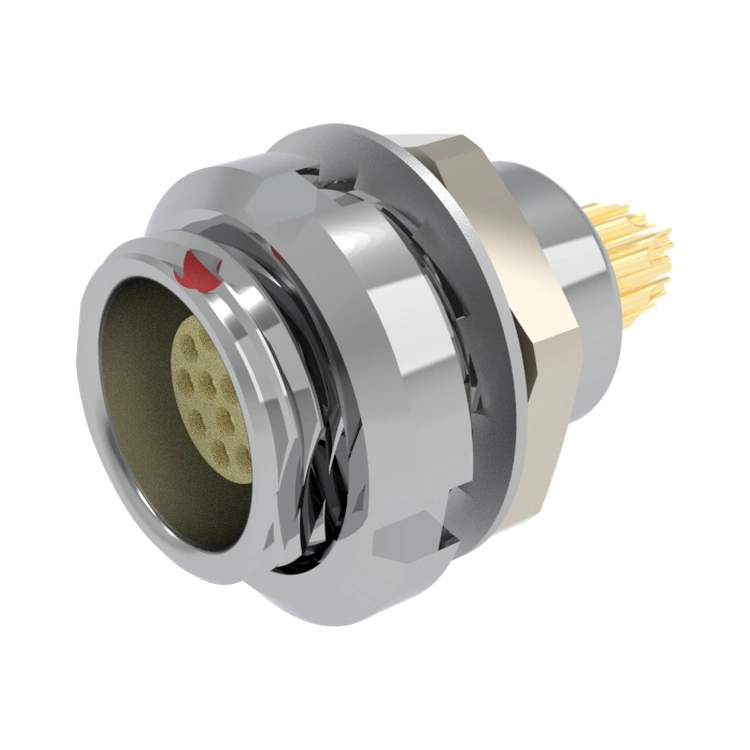

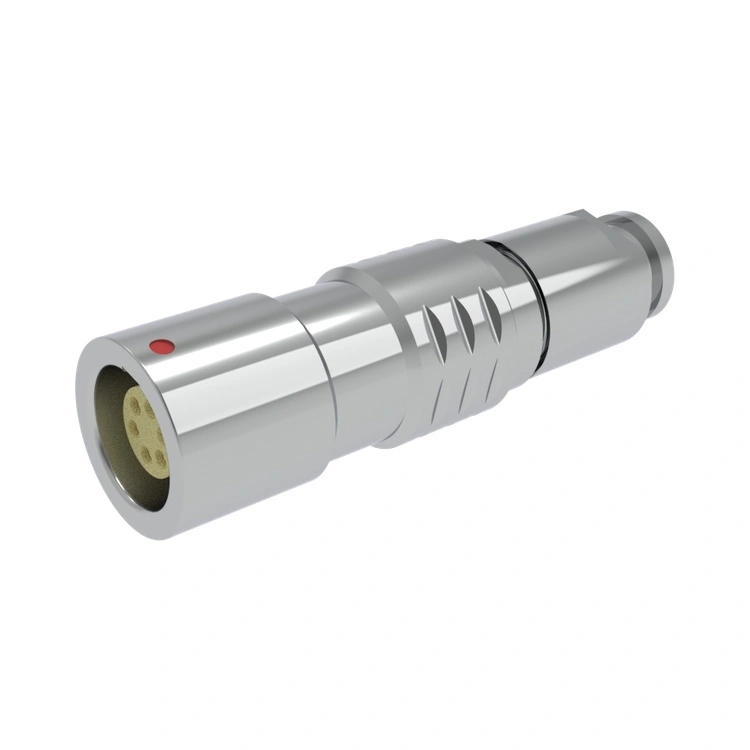

C seriyası əsas EMI qoruyucu və mexaniki mühafizəni təmin edən davamlı tam metal qabıqda yerləşdirilmiş, sübut edilmiş təkan çəkmə özünü bağlama sistemindən istifadə edir. 0-dan 2-yə qədər qabıq ölçülərində, 2-dən 26-a qədər olan kontakt sayılarında mövcuddur, C Seriyası müxtəlif istehsal mühitlərində müxtəlif montaj seçimlərinə uyğun olaraq lehimləmə və PCB bitirmə üslublarını dəstəkləyir. Konnektor -45°C-dən +125°C-dək standart temperatur diapazonunda işləyir və IP50/IP68 mühafizəsini təklif edir, bu da onu daxili və xarici tətbiqlər üçün uyğun edir. Reunion C Seriyasını müəyyən edilmiş istehsal proseslərindən istifadə edərək istehsal edir - dəqiq emal, inyeksiya və avtomatlaşdırılmış montaj - hətta yüksək həcmlərdə belə ardıcıl keyfiyyət və qısa istehsal müddətini təmin edir. Sadəliyi, etibarlılığı və qənaətcilliyi hər şeydən əvvəl qiymətləndirən sistem inteqratorları və OEM-lər üçün C Seriyası lazımsız xərclər əlavə edən əlavə funksiyalar olmadan tam olaraq lazım olanı təqdim edir.
C Series ən əlçatan qiymət nöqtəsində sübut edilmiş etibarlılıq və sadə funksionallıq təqdim etməyə diqqət yetirir.
| Xüsusiyyət | Fayda |
| Push-Pull Self-Latching | Toxunma kilidinin təsdiqi ilə bir əllə əməliyyat — son istifadəçilər üçün sadə və intuitivdir. |
| Tamamilə Metal Qabıq Konstruksiyası | Yüngül paketdə əsas mexaniki dayanıqlığı və əsas EMI ekranını təmin edir. |
| Kanıtlanmış Əlaqə Sistemi | Etibarlı cütləşmə xüsusiyyətlərinə malik qızıl örtüklü pirinç kontaktlar — milyonlarla vahiddə sınaqdan keçirilmişdir. |
| Konfiqurasiya diapazonu | 2 ilə 26 pin isteğe bağlıdır və 0~2 seriyalı qabıq |
| Çoxlu Xitam Seçimləri | Lehim və PCB kontaktları - əl ilə montaj və ya avtomatlaşdırılmış istehsal xətləri üçün çevikdir. |
| Praktiki Ətraf Mühitin Qiymətləndirilməsi | -45°C-dən +125°C-dək işləmə diapazonu |
Test və Ölçmə– İnfraqırmızı gecə görmə cihazı, məlumat analizatoru, temperatur test cihazı
Hərbi– Kompüterlər, GPS, naviqasiya sistemləri və s.
Sənaye Nəzarətləri– HMI panelləri, konveyer sisteminin sensorları və dəzgah operatoru interfeysləri.
Rabitə avadanlığı– Raka quraşdırılmış şəbəkə açarları, audio marşrutlaşdırıcılar və yayım paylayıcı gücləndiricilər.
| Parametr | Spesifikasiya |

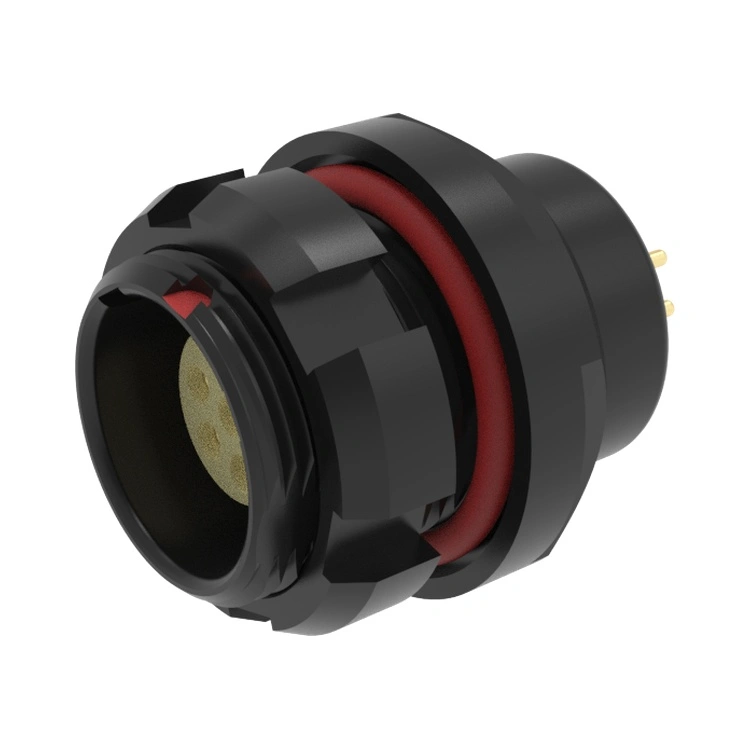

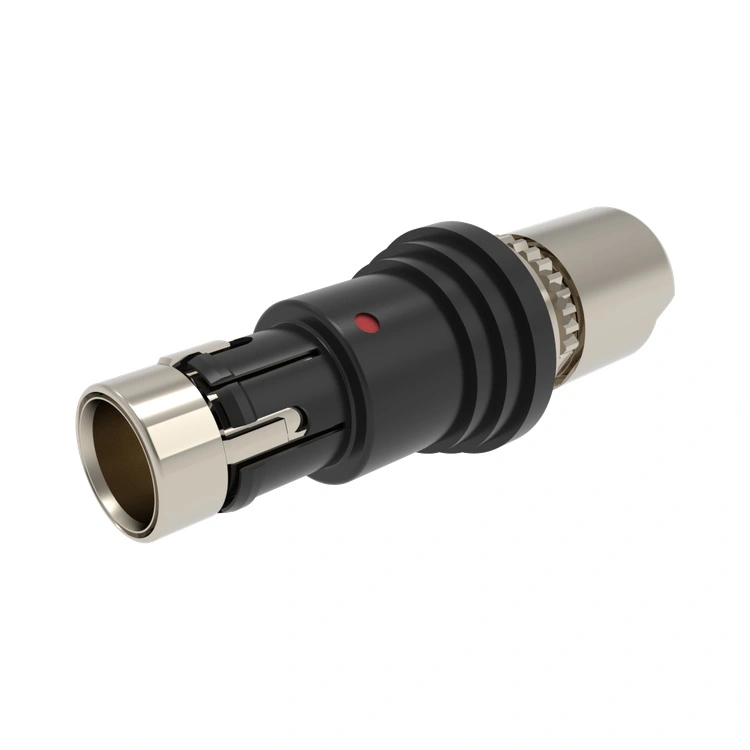

| Qabıq materialı | Xrom örtüklü pirinç (standart); qara xrom variantı |
| Qabıq Ölçüləri | 0, 1, 2 |
| Əlaqə sayı | 2 ilə 26 pin |
| Əlaqə materialı | Qızıl örtüklü mis |
| Əlaqə müqaviməti | ≤5mΩ |
| İzolyasiya Müqaviməti | ≥5000MΩ |
| Cütləşmə dövrləri | >3000 əməliyyat |
| İşləmə temperaturu | -45°C ~ +125°C |
| Qoruma | IP50/IP67 |
| Duz Püskürtmə Müqaviməti | >72 saat |
| Vibrasiya | 10–500Hz, 5g |
| Mexanik şok | 50q, 6ms |
| EMI Ekranı | Tamamilə metal korpus əsas qorunma təmin edir |
| Sonlandırma üslubları | Lehim, PCB (düz və ya düzbucaqlı) |
Bütün C Series birləşdiriciləri RoHS-a uyğundur və göndərilməzdən əvvəl 100% elektrik sınağından keçir - davamlılıq, izolyasiya müqaviməti və dielektrik müqaviməti.
| Aspekt | Reunion C seriyası | Tipik Avropa/ABŞ Ekvivalenti | Tipik Aşağı Qiymətli Markasız Alternativlər |
| Qiymət | Reunion sıralamasında ən rəqabətli | 3-4 dəfə yüksəkdir | Müqayisə edilə bilər, lakin uyğunsuz |
| Keyfiyyət ardıcıllığı | ISO sertifikatlı istehsal, 100% sınaqdan keçirilmişdir | Yüksək | Təsadüfi/sınaq yox |
| Uyğunluq | Böyük markalarla dəyişdirilə bilər | Mülkiyyət | Qeyri-standart ölçülər |
| Təqdimat vaxtı | Standart 10-15 gün | 4-8 həftə | Dəyişən, çox vaxt mövcud deyil |
| MOQ | Standart əşyalar üçün MOQ yoxdur | Yüksək MOQ (300–500) | Aşağı MOQ, lakin dəstək yoxdur |
| İzləmə qabiliyyəti | Tam ERP izlənməsi | Bəli | Heç biri |
| Texniki Dəstək | 24 saatlıq mühəndis cavabı | Daha yavaş cavab | Məhdud və ya heç biri |
| Fərdiləşdirmə | Aşağı MOQ, sürətli dönüş | Yavaş, bahalı | Təklif olunmur |
| Zavod təcrübəsi | 15 il daxili istehsal | Tez-tez kənardan verilir | Kiçik emalatxanalar |
C seriyası qiymət və keyfiyyət təminatının optimal balansını təklif edir - siz lazımsız funksiyalar üçün pul ödəmirsiniz, lakin siz məhsulunuzu naməlum təchizatçılara da təqdim etmirsiniz.
Reunion-un keyfiyyət idarəetmə sistemi C seriyası da daxil olmaqla bütün məhsul xətlərində eyni ciddi standartları tətbiq edir.
| Sertifikatlaşdırma | Əhatə dairəsi |
| ISO 9001:2015 | Keyfiyyət idarəetmə sistemi - dizayn, istehsal və satışdan sonrakı xidmət. |
| ISO 14001:2015 | Ətraf mühitin idarə edilməsi - tullantıların azaldılması və davamlı material istifadəsi. |
| ISO 13485:2016 | Tibbi cihazlar üçün keyfiyyətin idarə edilməsi—ümumi palata monitorinq avadanlığında istifadə edilən C seriyasına aiddir. |
| UL tanınır | Şimali Amerika bazarları üçün komponent səviyyəli təhlükəsizlik sertifikatı. |
| RoHS | Təhlükəli maddələrin məhdudlaşdırılması - Aİ Direktivinə uyğunluq. |
Reunion-un ERP-əsaslı izləmə sistemi daxil olan materialların yoxlanılmasından tutmuş son funksional sınaqlara qədər hər bir C seriyası üçün tam sənədləri təqdim edir.
| Maddə | Detal |
| Standart Qablaşdırma | Antistatik çantalar, daxili yastıqlı karton qutular. |
| Toplu Qablaşdırma | Yüksək həcmli sifarişlər üçün qablaşdırma və ya rulon qablaşdırma mövcuddur (avtomatlaşdırılmış seçmə və yerləşdirməni dəstəkləyir). |
| Təqdimat vaxtı | Nümunələr: 7-10 gün; İstehsal sifarişləri: 15-20 gün |
| Göndərmə üsulları | Toplu: dəniz və ya hava daşımaları; Nümunələr: ekspress (DHL, FedEx, TNT, UPS, EMS). |
| Çatdırılma şərtləri | EXW, FCA, FOB, CIF, CPT. |
Əksər standart konfiqurasiyalarda bəli—C Seriyası əsas Avropa seriyaları da daxil olmaqla ən çox yayılmış dairəvi təkan-çəkmə konnektor formatları ilə mexaniki və elektrik cəhətdən uyğun olmaq üçün nəzərdə tutulmuşdur. Reunion, Fischer, ODU və digər əsas markaları əhatə edən çarpaz istinad verilənlər bazasını saxlayır. Bununla belə, uyğunluq xüsusi pin-layout və düymələmə variasiyalarından asılı olduğuna görə yoxlama üçün bağlayıcı çertyojunuzu və ya panel kəsilməsinin fotosunu göndərməyi tövsiyə edirik. Siz istehsala başlamazdan əvvəl bizim mühəndis komandamız uyğunluğu, formasını və funksiyasını təsdiq edəcək. Biz əvvəllər Avropa təchizatçılarından əldə edilmiş 250-dən çox OEM-ə uyğun həllər təqdim etmişik – çox vaxt onların mövcud PCB-lərinə və ya panel dizaynlarına dəyişiklik tələb etmədən.
Nümunələr adətən 10 ~ 12 gündür.
Sifariş adətən 15-20 gündür.
Xüsusi kabel spesifikasiyasının fərdiləşdirilməsi: 20 ~ 30 gün
Biz kotirovka mərhələsində kabel növünüzü, uzunluğunu, birləşdirici konfiqurasiyasını və hər hansı istilik büzüşmə tələblərini qeyd etməyi tövsiyə edirik—mühəndis komandamız daha sonra 48 saat ərzində möhkəm çatdırılma öhdəliyini təmin edəcək. Stok standart konfiqurasiyaları həmişə MOQ olmadan mövcuddur.
